Υλικά ράγας

AFDD ME ΡΕΛΕ ΔΙΑΡ. A 30MA & ΑΣΦΑΛ. 6kA B 20A ARF920D

EAN

3250611034773

Συσκευασία

1 τμχ

Τιμή

234,51 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Μηχανικά εξαρτήματα υλικών προστασίας ισχύος 1 διαθέσιμα προϊόντα
Πηνία έλλειψης τάσης 2 διαθέσιμα προϊόντα
Πηνία εργασίας 2 διαθέσιμα προϊόντα
Πηνία υπέρτασης 1 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα
Βοηθητικές επαφές 2 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

20 A
Ονομαστικό ρεύμα στους -25 °C

24,80 A
Ονομαστικό ρεύμα στους -20°C

24,36 A
Ονομαστικό ρεύμα στους -15 °C

23,92 A
Ονομαστικό ρεύμα στους -10 °C

23,47 A
Ονομαστικό ρεύμα στους -5 °C

23,04 A
Ονομαστικό ρεύμα στους 0°C

22,60 A
Ονομαστικό ρεύμα στους 5 °C

22,16 A
Ονομαστικό ρεύμα στους 10 °C

21,73 A
Ονομαστικό ρεύμα στους 15 °C

21,29 A
Ονομαστικό ρεύμα στους 20°C

20,85 A
Ονομαστικό ρεύμα στους 25 °C

20,41 A
Ονομαστικό ρεύμα στους 30 °C

20 A
Ονομαστικό ρεύμα στους 35 °C

19,53 A
Ονομαστικό ρεύμα στους 40°C

19,10 A
Ονομαστικό ρεύμα στους 45°C

18,66 A
Ονομαστικό ρεύμα στους 50°C

18,20 A
Ονομαστικό ρεύμα στους 55 °C

17,78 A
Ονομαστικό ρεύμα στους 60 °C

17,34 A
Ονομαστικό ρεύμα στους 65 °C

16,90 A
Ονομαστικό ρεύμα στους 70 °C

16,46 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA
Τελική ικανότητα διακοπής Idm

6 kA
Ονομαστικό ρεύμα διαρροής Idn

30 mA

Καμπύλη

B
Πόλοι

1P+N

Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2 - 2 Nm
Ονομαστική ροπή σύσφιξης

2,10 - 2,10 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών, δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

quickconnect

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Τύπος διαφορικής προστασίας

A

Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Ονομαστική τάση λειτουργίας Ue

230 - 230 V

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

6,08 W

Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 40 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-25 - 70 °C

Αριθμός μηχανικών λειτουργιών

4.000
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000

Αριθμός στοιχείων

3

Ύψος

83 mm
Πλάτος

53,20 mm
Βάθος

70 mm

Συχνότητα

50 - 50 Hz

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

Hager REACH declaration ARF920D

PDF

Hager RoHS report ARF920D

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος ARF920D

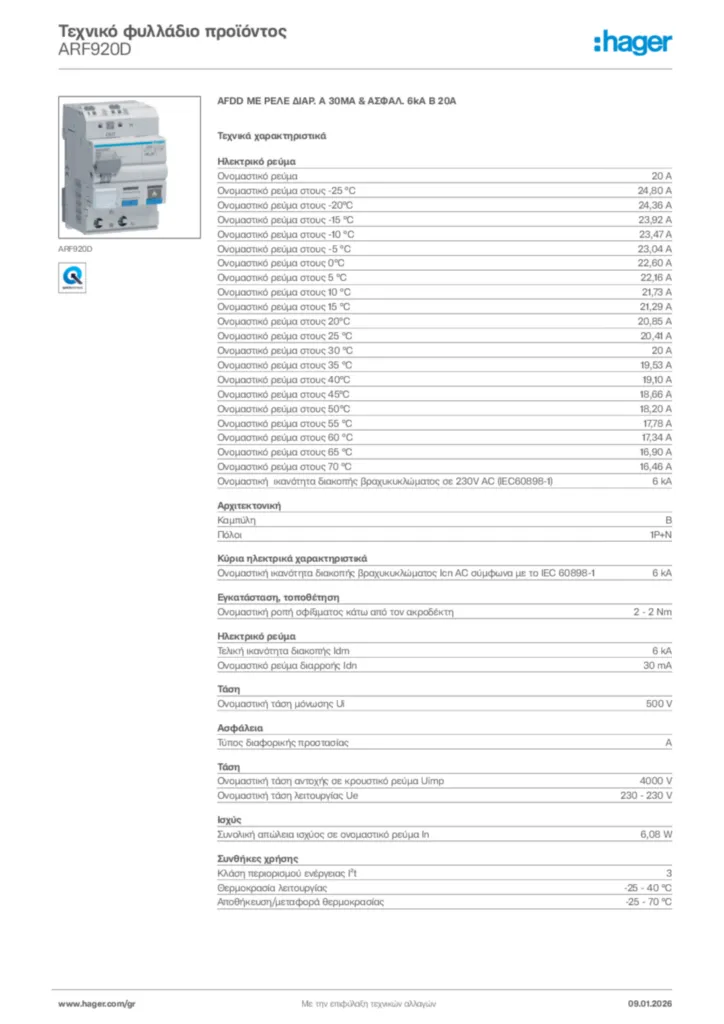

Product datasheet
