ΣΥΣΚ. ΑΝΙΧΝ. ΗΛ. ΤΟΞΟΥ & ΑΣΦ. 6kA C 25A ARC975D

EAN

3250611013235

Συσκευασία

1 τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Τεκμηρίωση

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Καλύμματα μπαρών 2 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μπάρες γεφύρωσης για υλικά ράγας 6 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 2 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

25 A
Ονομαστικό ρεύμα στους -25 °C

28,19 A
Ονομαστικό ρεύμα στους -20°C

27,91 A
Ονομαστικό ρεύμα στους -15 °C

27,64 A
Ονομαστικό ρεύμα στους -10 °C

27,36 A
Ονομαστικό ρεύμα στους -5 °C

27,07 A
Ονομαστικό ρεύμα στους 0°C

26,79 A
Ονομαστικό ρεύμα στους 5 °C

26,50 A
Ονομαστικό ρεύμα στους 10 °C

26,21 A
Ονομαστικό ρεύμα στους 15 °C

25,91 A
Ονομαστικό ρεύμα στους 20°C

25,61 A
Ονομαστικό ρεύμα στους 25 °C

25,31 A
Ονομαστικό ρεύμα στους 30 °C

25 A
Ονομαστικό ρεύμα στους 35 °C

24,76 A
Ονομαστικό ρεύμα στους 40°C

24,52 A
Ονομαστικό ρεύμα στους 45°C

24,27 A
Ονομαστικό ρεύμα στους 50°C

24,02 A
Ονομαστικό ρεύμα στους 55 °C

23,77 A
Ονομαστικό ρεύμα στους 60 °C

23,52 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA

Καμπύλη

C
Πόλοι

1P+N

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,1 - 2,1 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,1 - 2,1 Nm
Ονομαστική ροπή σύσφιξης

2,1 - 2,1 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

Βιδωτοί ακροδέκτες

Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Ονομαστική τάση λειτουργίας Ue

230 - 230 V

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

6,48 W

Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 60 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 70 °C

Αριθμός μηχανικών λειτουργιών

4.000
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000

Αριθμός στοιχείων

2

Ύψος

85 mm
Πλάτος

35,50 mm
Βάθος

70 mm

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος ARC975D

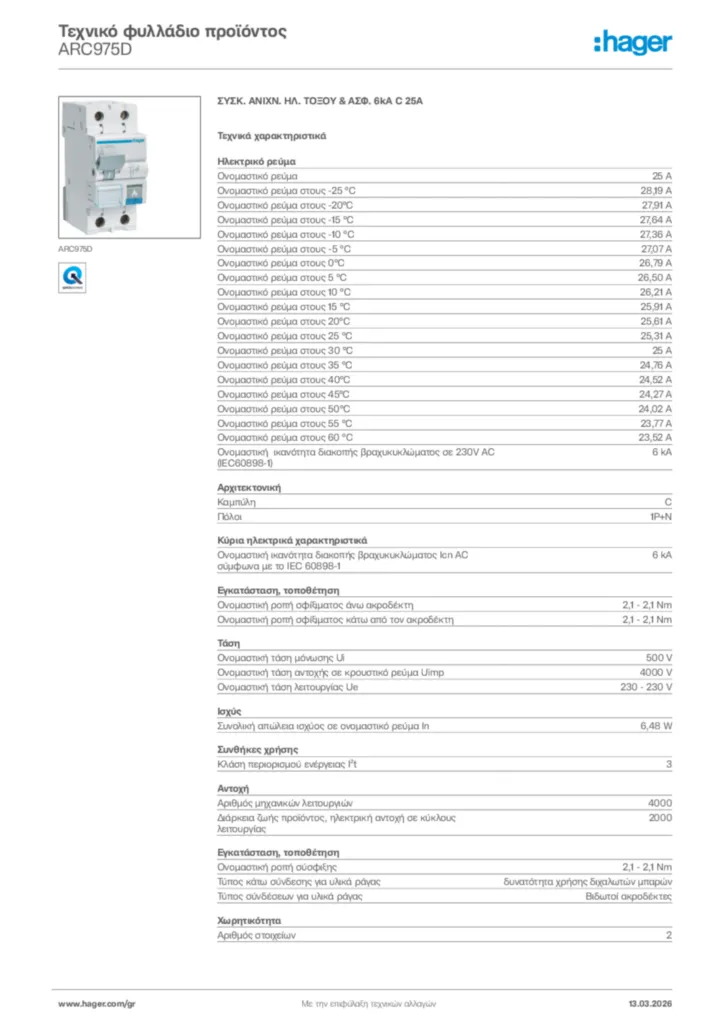

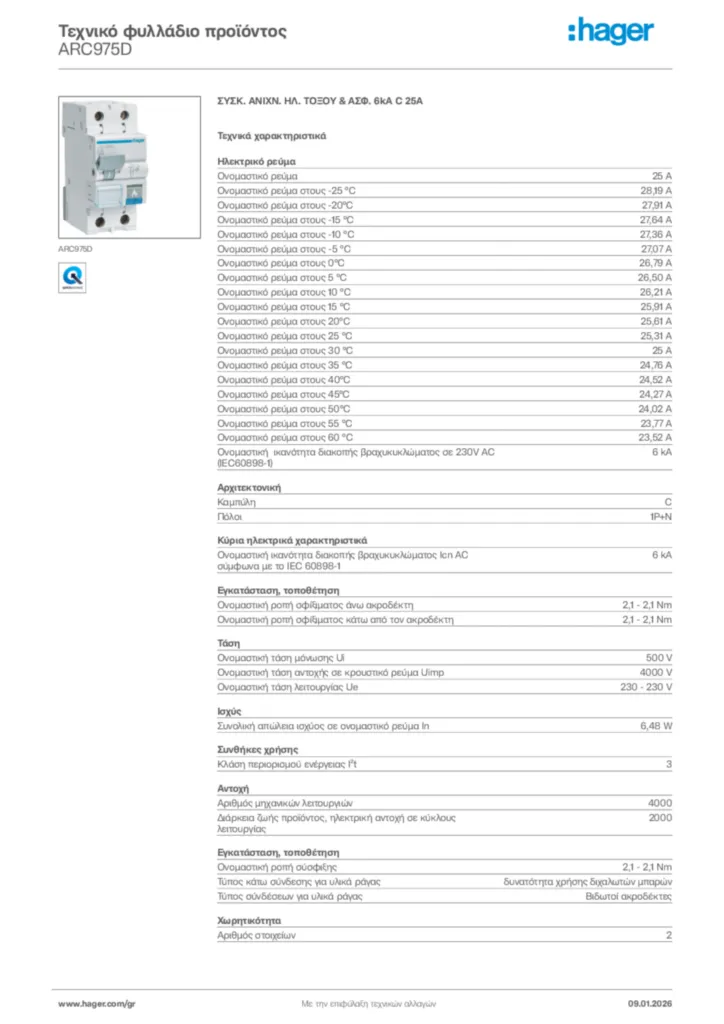

Product datasheet
