Coupe-circuit 1P 32A 690V L38 1 modules LSN501
Coupe-circuit 1P 32A 690V L38 1 modules. Compatible avec les cartouches fusibles de taille 10*38mm.
EAN
3250614120077
Conditionnement
12 Pièces
Prix
16,58 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires pour les fonctions 1 produit(s) disponible(s) -
Rail de phase 3 produit(s) disponible(s)
Complétez votre système
-
LB026
kit d'assemblage de coupe-circuit (pour 1 association)
2,99 € HT / Pièce*
-
KB163P
Barre de pontage 1P 63A languette 10mm² marron 13M
10,63 € HT / Pièce* -
KB163PGBarre de pontage 1P 63A languette 10mm² marron 18M
12,28 € HT / Pièce* -
KB963PBarre de pontage 1P 63A languette 10mm² marron 12M
14,87 € HT / Pièce*

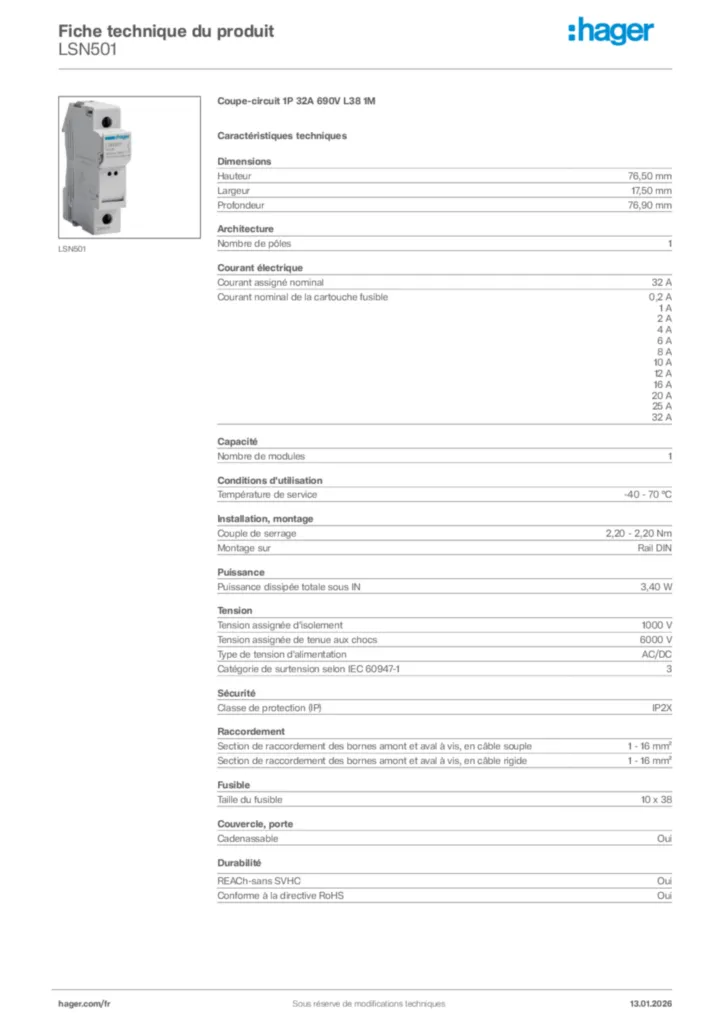

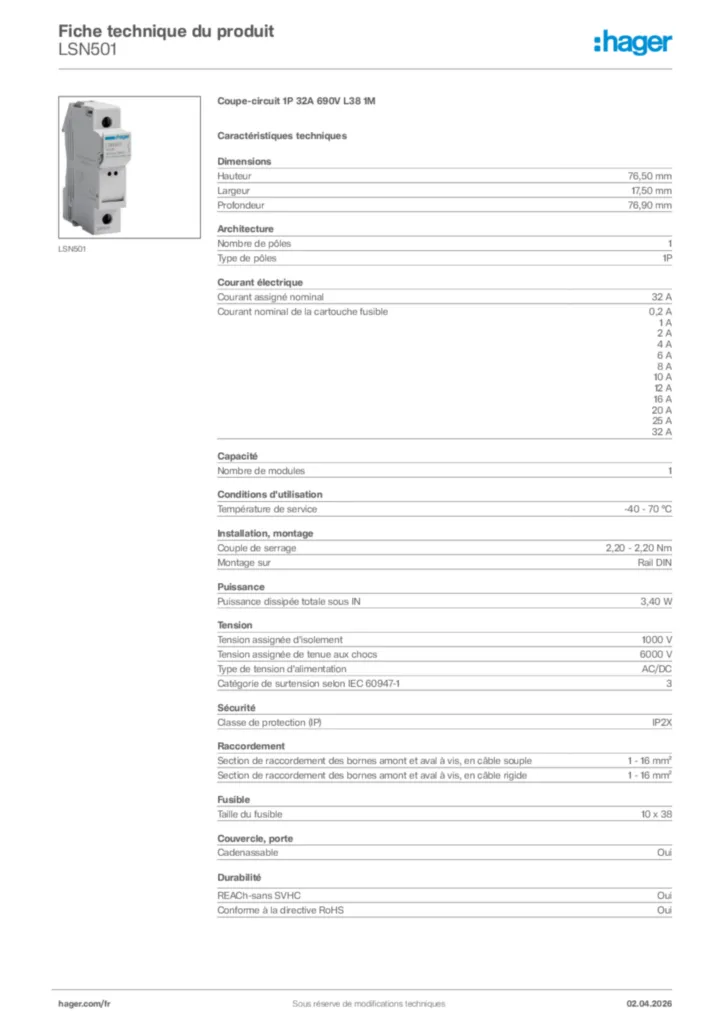

Caractéristiques techniques
Dimensions
-
Hauteur76,50 mm
-
Largeur17,50 mm
-
Profondeur76,90 mm
Architecture
-
Nombre de pôles1
Courant électrique
-
Courant assigné nominal32 A
-
Courant nominal de la cartouche fusible2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 16 A, 20 A, 25 A, 32 A
Capacité
-
Nombre de modules1
Usage interne uniquement
-
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit2
Conditions d'utilisation
-
Température de service-40 - 70 °C
Installation, montage
-
Couple de serrage2,20 - 2,20 Nm
-
MontageRail DIN
Puissance
-
Puissance dissipée totale sous IN3,40 W
Tension
-
Tension assignée d'isolement1 000 V
-
Tension assignée de tenue aux chocs6 000 V
-
Type de tension d'alimentationAC/DC
-
Catégorie de surtension selon IEC 60947-13
Sécurité
-
Classe de protection (IP)IP2X
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 16 mm²
Fusible
-
Taille de l'élément fusible10 x 38
Couvercle, porte
-
CadenassableOui
Données environnementales
