Coupe circuit 1P 1000V DC L38 1 module L501PV
Coupe circuit 1P 1000V DC L38 1 module. Compatible avec les cartouches fusibles PV de taille 10*38mm.
EAN
3250614124815
Conditionnement
12 Pièces
Prix
59,24 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Fusible cylindrique 9 produit(s) disponible(s)
Complétez votre système
-
LF302PV
Cartouche fusible PV 10x38 mm 1000V DC 2A
19,45 € HT / Pièce* -
LF303PVCartouche fusible PV 10x38 mm 1000V DC 3A
19,45 € HT / Pièce* -
LF304PVCartouche fusible PV 10x38 mm 1000V DC 4A
18,78 € HT / Pièce* -
LF306PVCartouche fusible PV 10x38 mm 1000V DC 6A
18,78 € HT / Pièce* -
LF308PVCartouche fusible PV 10x38 mm 1000V DC 8A
18,78 € HT / Pièce* -
LF310PVCartouche fusible PV 10x38 mm 1000V DC 10A
18,79 € HT / Pièce* -
LF312PVCartouche fusible PV 10x38 mm 1000V DC 12A
19,46 € HT / Pièce* -
LF316PVCartouche fusible PV 10x38 mm 1000V DC 16A
19,46 € HT / Pièce* -
LF320PVCartouche fusible PV 10x38 mm 1000V DC 20A
19,46 € HT / Pièce*

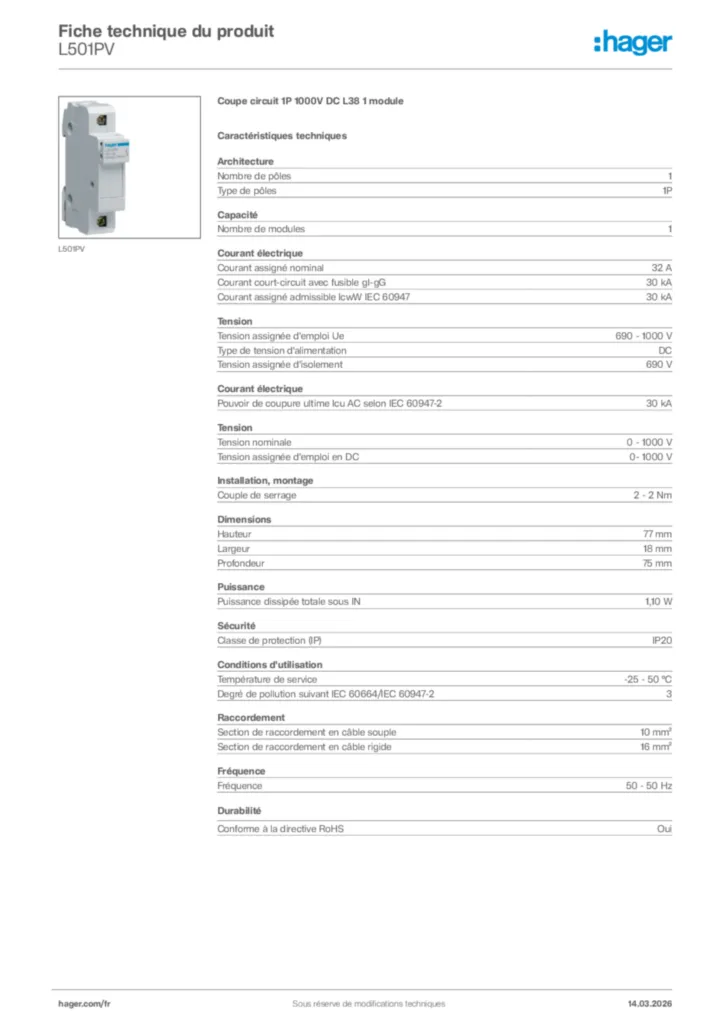

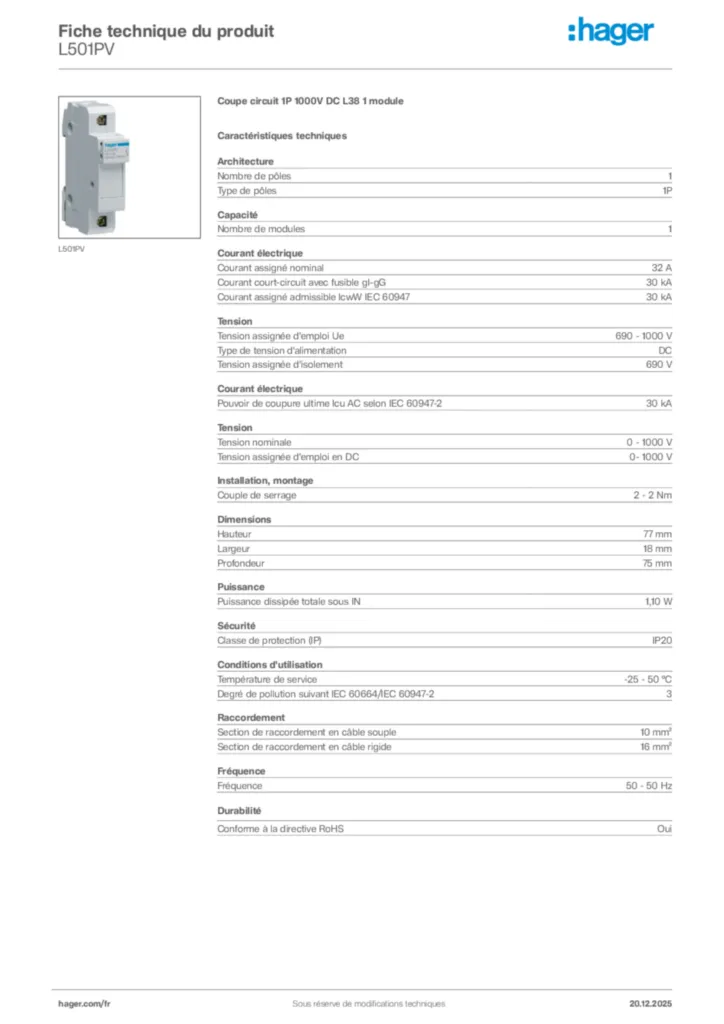

Caractéristiques techniques
Architecture
-
Nombre de pôles1
-
Type de pôles1P
Capacité
-
Nombre de modules1
Courant électrique
-
Courant assigné nominal32 A
-
Courant court-circuit avec fusible gI-gG30 kA
-
Courant assigné admissible IcwW IEC 6094730 kA
-
Pouvoir de coupure ultime Icu AC selon IEC 60947-230 kA
Tension
-
Tension assignée d'emploi Ue690 - 1 000 V
-
Type de tension d'alimentationDC
-
Tension assignée d'isolement690 V
-
Tension nominale1 000 - 1 000 V
-
Tension assignée d'emploi en continue1 000 - 1 000 V
Installation, montage
-
Couple de serrage2 - 2 Nm
Dimensions
-
Hauteur77 mm
-
Largeur18 mm
-
Profondeur75 mm
Puissance
-
Puissance dissipée totale sous IN1,10 W
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-25 - 50 °C
-
Degré de pollution suivant IEC 60664/IEC 60947-23
Raccordement
-
Section de raccordement en câble souple10 mm²
-
Section de raccordement en câble rigide16 mm²
Fréquence
-
Fréquence50 - 50 Hz
