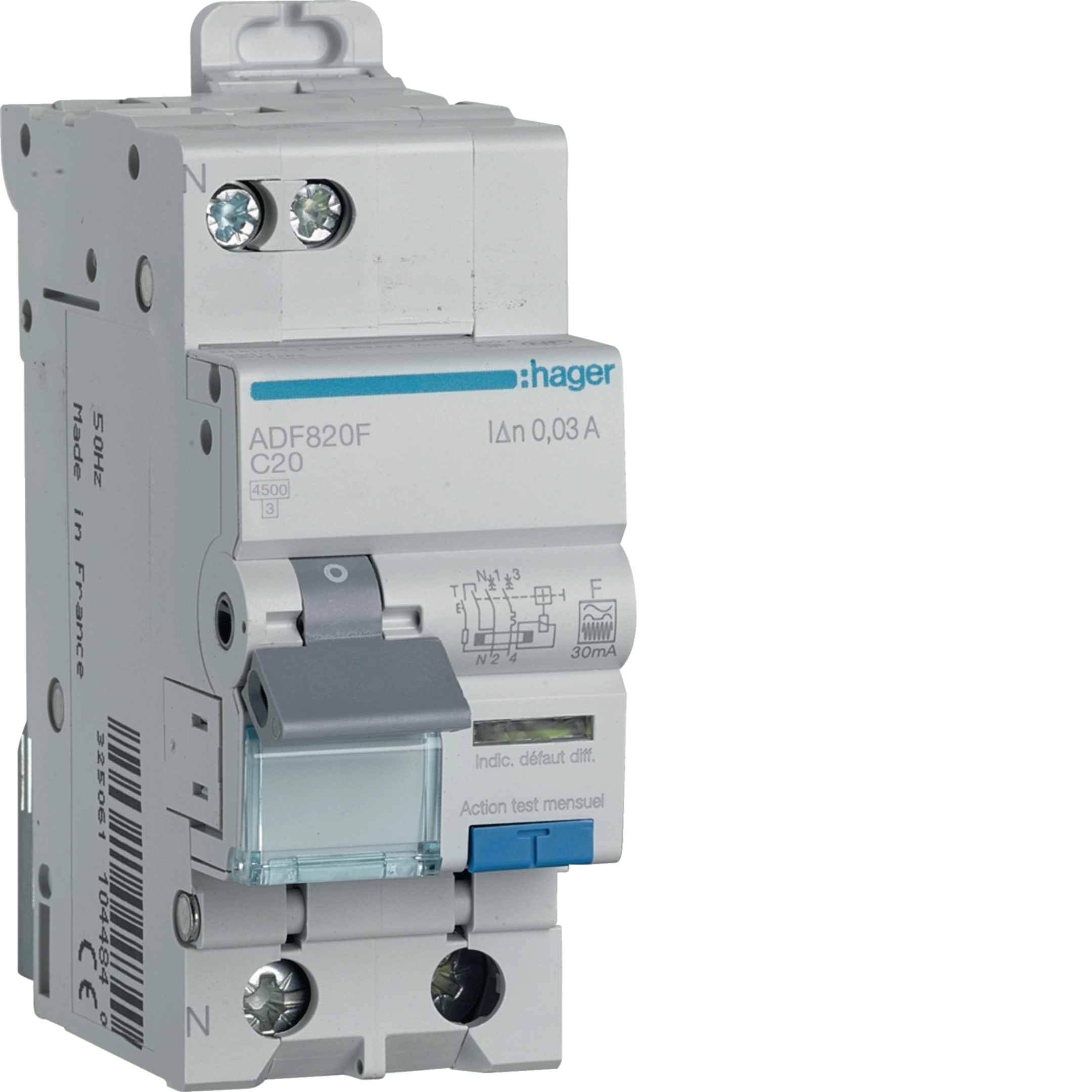

Disjoncteur différentiel 20A 1P+N 4,5kA Courbe C 30mA type F 2 modules ADF820F

Name: ADF820F
Brand: Hager
SKU: ADF820F
Price: 436.41 EUR

Le disjoncteur différentiel Hager ADF820F assure la protection contre les surintensités et les fuites de courant à la terre jusqu'à 30 milliampères dues à un défaut d'isolement. Adapté pour les installations tertiaires, il offre une capacité de coupure de 4,5kA et un courant nominal de 20 ampères. Le type F détecte les défauts à composantes alternative, continue et haute fréquence, garantissant la protection des biens, des personnes ainsi que la conformité aux normes en vigueur.

EAN

3250611044864

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

436,41 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

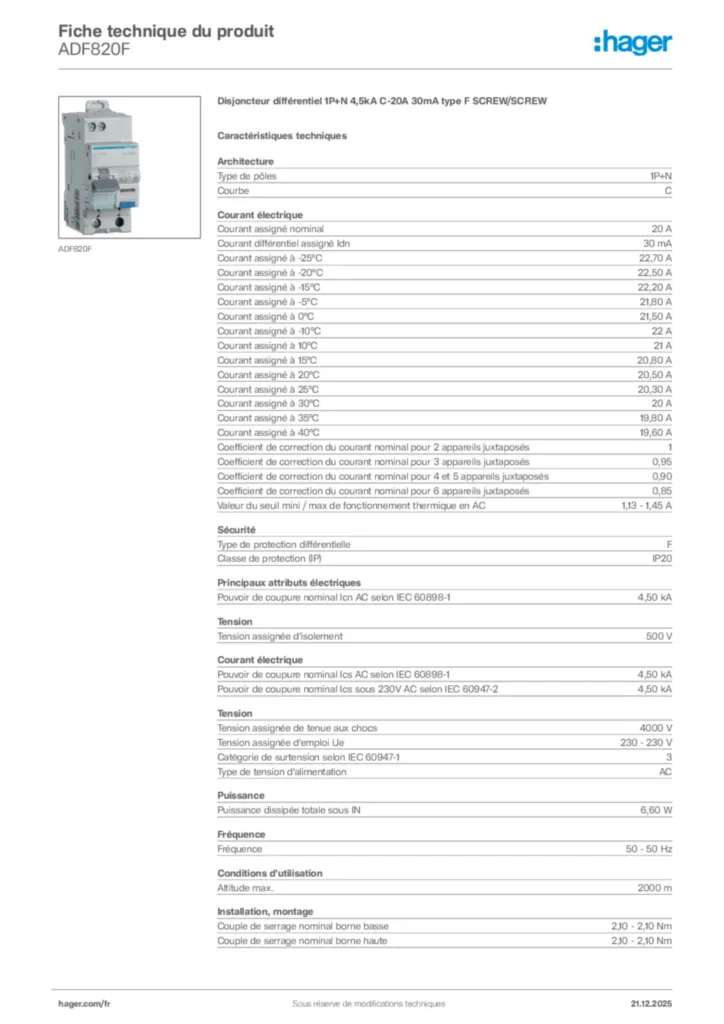

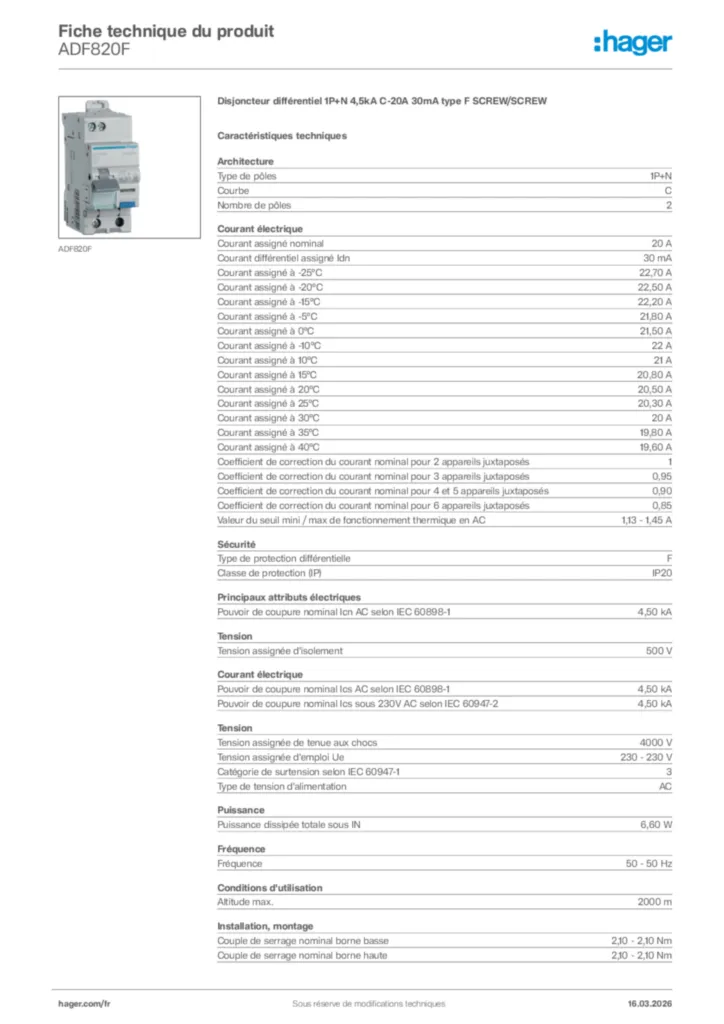

Fiche produit

Complétez votre système

Rail de phase 1 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Type de protection différentielle

F
Classe de protection (IP)

IP20

Couple de serrage nominal borne basse

2,10 - 2,10 Nm
Couple de serrage nominal borne haute

2,10 - 2,10 Nm
Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

4,50 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension assignée d'emploi Ue

230 - 230 V
Catégorie de surtension selon IEC 60947-1

3
Type de tension d'alimentation

AC

Courant assigné nominal

20 A
Courant différentiel assigné Idn

30 mA
Courant assigné à -25°C

22,70 A
Courant assigné à -20°C

22,50 A
Courant assigné à -15°C

22,20 A
Courant assigné à -5°C

21,80 A
Courant assigné à 0°C

21,50 A
Courant assigné à -10°C

22 A
Courant assigné à 10°C

21 A
Courant assigné à 15°C

20,80 A
Courant assigné à 20°C

20,50 A
Courant assigné à 25°C

20,30 A
Courant assigné à 30°C

20 A
Courant assigné à 35°C

19,80 A
Courant assigné à 40°C

19,60 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

4,50 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

4,50 kA

Puissance dissipée totale sous IN

6,60 W

Fréquence

50 - 50 Hz

Altitude max.

2 000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2

Endurance électrique en nombre de cycles

2 000
Endurance mécanique nombre de manœuvres

8 000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Nombre de modules

2

Hauteur

83 mm
Largeur

35 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
