Le disjoncteur différentiel Hager ADC432F assure la protection contre les surintensités et les fuites de courant à la terre jusqu'à 30 milliampères dues à un défaut d'isolement. Adapté pour les installations tertiaires, il offre une capacité de coupure de 6-10kA et un courant nominal de 32 ampères. Le type AC détecte les courants alternatifs de défaut, garantissant la protection des biens, des personnes ainsi que la conformité aux normes en vigueur.

EAN

3250611063544

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires

Disjoncteurs différentiels

Disjoncteur différentiel 32A 3P+N 6-10kA Courbe C 30mA type AC 5 modules ADC432F

Name: ADC432F
Brand: Hager
SKU: ADC432F
Price: 611.55 EUR

Prix

611,55 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

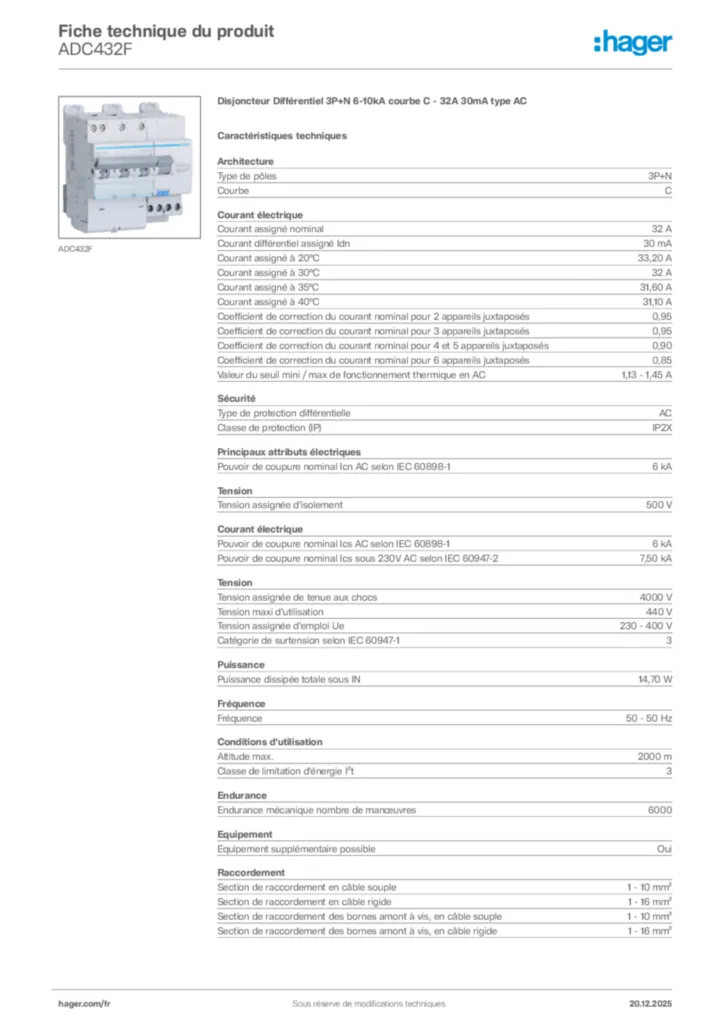

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

3P+N
Courbe

C

Type de protection différentielle

AC
Classe de protection (IP)

IP2X

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

440 V
Tension assignée d'emploi Ue

230 - 400 V
Catégorie de surtension selon IEC 60947-1

3

Courant assigné nominal

32 A
Courant différentiel assigné Idn

30 mA
Courant assigné à 20°C

33,20 A
Courant assigné à 30°C

32 A
Courant assigné à 35°C

31,60 A
Courant assigné à 40°C

31,10 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

6 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

7,50 kA

Puissance dissipée totale sous IN

14,70 W

Fréquence

50 - 50 Hz

Altitude max.

2 000 m
Classe de limitation d'énergie I²t

3
Température de service

-5 - 60 °C
Température de stockage/transport

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Tropicalisation/humidité/Exécution

Tous climats

Couple de serrage

1,90 - 1,90 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis

Endurance mécanique nombre de manœuvres

6 000

Equipement supplémentaire possible

Oui

Section de raccordement en câble souple

1 - 10 mm²
Section de raccordement en câble rigide

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 10 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 10 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 16 mm²

Nombre de modules

5

Hauteur

93,40 mm
Largeur

88,50 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
