Le disjoncteur différentiel Hager ADX470C assure la protection contre les surintensités et les fuites de courant à la terre jusqu'à 30 milliampères dues à un défaut d'isolement. Adapté pour les installations tertiaires, il offre une capacité de coupure de 10kA et un courant nominal de 20 ampères. Le type A détecte les défauts à composantes alternative, continue, garantissant la protection des biens, des personnes ainsi que la conformité aux normes en vigueur.

EAN

3250611015314

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires Hager Ready, gagnez en temps et en efficacité !

Disjoncteurs différentiels

Disjoncteur différentiel 20A 4P 10kA Courbe C 30mA type A 4 modules ADX470C

Name: ADX470C
Brand: Hager
SKU: ADX470C
Price: 755.59 EUR

Prix

755,59 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

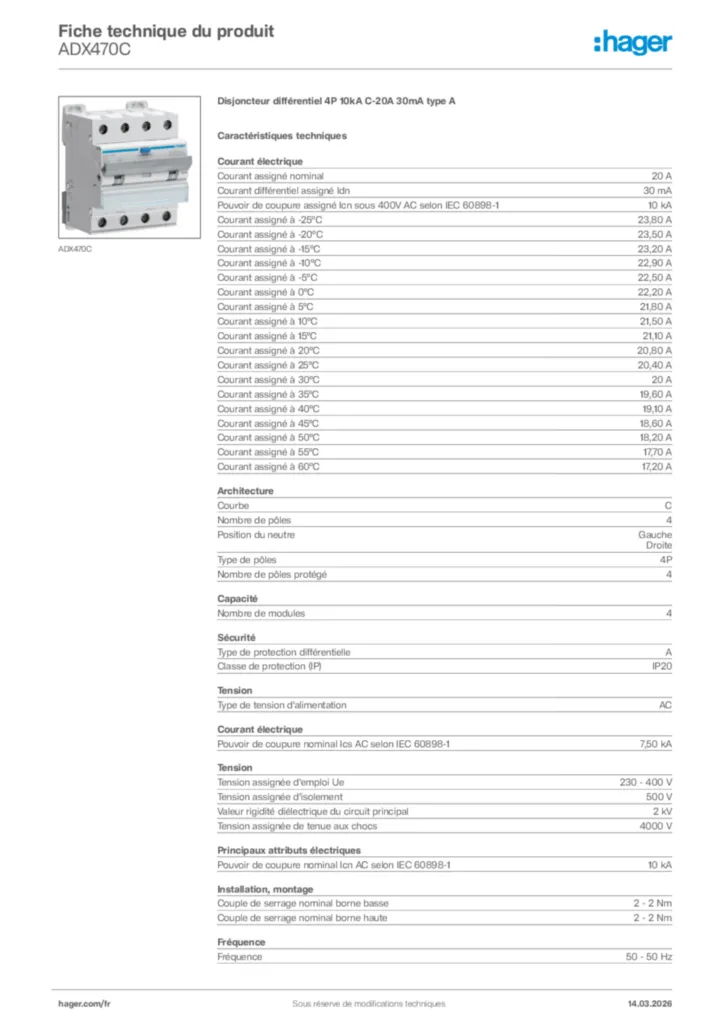

Fiche produit

Complétez votre système

Rail de phase 3 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Accessoires pour les fonctions 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

20 A
Courant différentiel assigné Idn

30 mA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1

10 kA
Courant assigné à -25°C

23,80 A
Courant assigné à -20°C

23,50 A
Courant assigné à -15°C

23,20 A
Courant assigné à -10°C

22,90 A
Courant assigné à -5°C

22,50 A
Courant assigné à 0°C

22,20 A
Courant assigné à 5°C

21,80 A
Courant assigné à 10°C

21,50 A
Courant assigné à 15°C

21,10 A
Courant assigné à 20°C

20,80 A
Courant assigné à 25°C

20,40 A
Courant assigné à 30°C

20 A
Courant assigné à 35°C

19,60 A
Courant assigné à 40°C

19,10 A
Courant assigné à 45°C

18,60 A
Courant assigné à 50°C

18,20 A
Courant assigné à 55°C

17,70 A
Courant assigné à 60°C

17,20 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

7,50 kA

Courbe

C
Nombre de pôles

4
Position du neutre

Gauche, Droite
Type de pôles

4P
Nombre de pôles protégé

4

Nombre de modules

4

Type de protection différentielle

A
Classe de protection (IP)

IP20

Type de tension d'alimentation

AC
Tension assignée d'emploi Ue

230 - 400 V
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4 000 V

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

10 kA

Couple de serrage nominal borne basse

2 - 2 Nm
Couple de serrage nominal borne haute

2 - 2 Nm
Couple de serrage

2 - 2 Nm
Position de montage du produit 360°

Oui
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Fréquence

50 - 50 Hz

Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²

Classe de limitation d'énergie I²t

3
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Température de service

-25 - 40 °C

Hauteur

84 mm
Largeur

71 mm
Profondeur

70 mm

Type de raccordement

Borne à vis

Puissance dissipée totale sous IN

11,70 W

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
