Disjoncteur différentiel 1P+N 3kA C-16A 30mA type F SCREW/SCREW ADF716F

Name: ADF716F
Brand: Hager
SKU: ADF716F
Price: 403.05 EUR

EAN

3250611044826

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

403,05 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

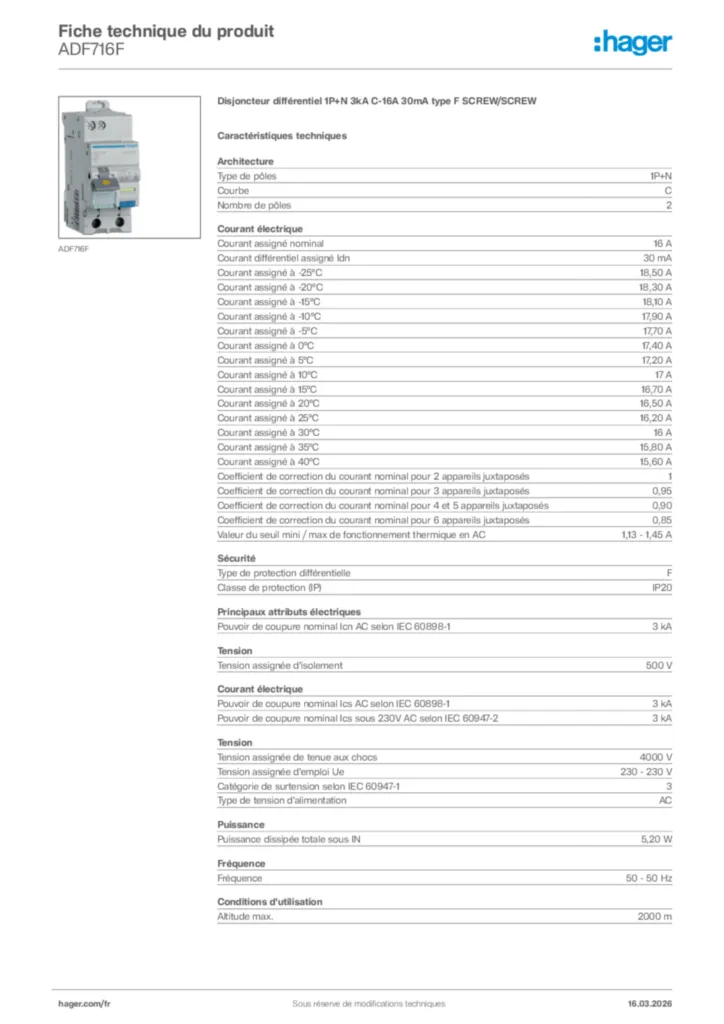

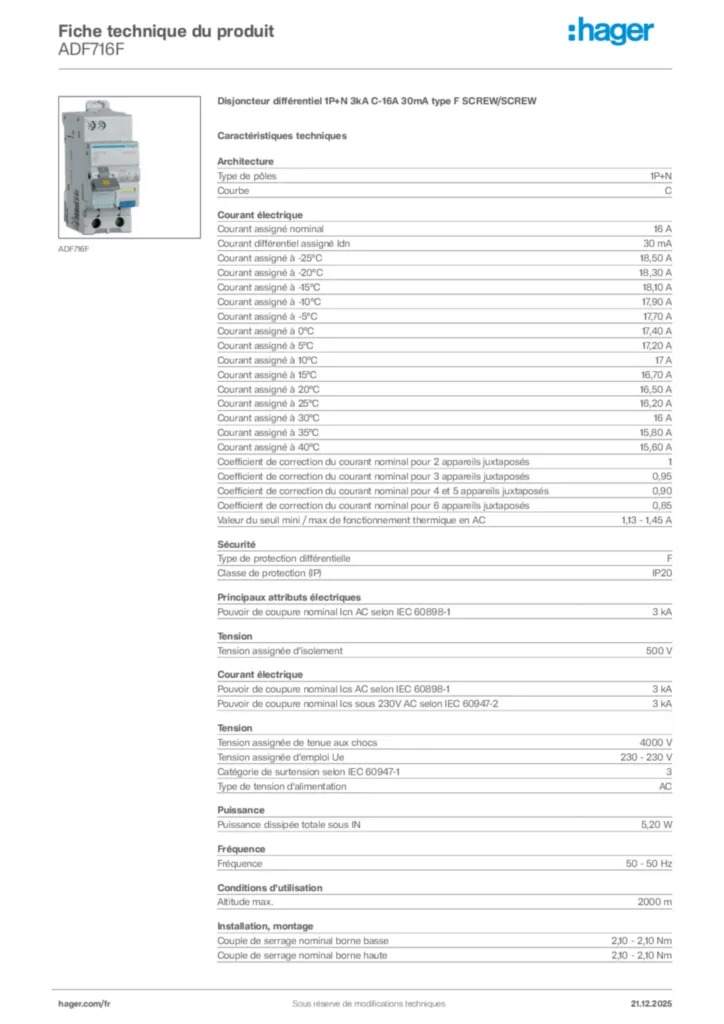

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire 2 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)
Voir plus 4 autre(s) produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Type de protection différentielle

F
Classe de protection (IP)

IP20

Couple de serrage nominal borne basse

2,10 - 2,10 Nm
Couple de serrage nominal borne haute

2,10 - 2,10 Nm
Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

3 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension assignée d'emploi Ue

230 - 230 V
Catégorie de surtension selon IEC 60947-1

3
Type de tension d'alimentation

AC

Courant assigné nominal

16 A
Courant différentiel assigné

30 mA
Courant assigné à -25°C

18,50 A
Courant assigné à 20°C

18,30 A
Courant assigné à -15°C

18,10 A
Courant assigné à -10°C

17,90 A
Courant assigné à -5°C

17,70 A
Courant nominal à 0°C

17,40 A
Courant assigné à 5°C

17,20 A
Courant assigné à 10°C

17 A
Courant assigné à 15°C

16,70 A
Courant assigné à 20°C

16,50 A
Courant assigné à 25°C

16,20 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,80 A
Courant nominal à 40°C

15,60 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1,13 - 1,45 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

3 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

3 kA

Puissance dissipée totale sous IN

5,20 W

Fréquence

50 - 50 Hz

Altitude max.

2 000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2

Endurance électrique en nombre de cycles

2 000
Endurance mécanique nombre de manœuvres

8 000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Nombre de modules

2

Hauteur

83 mm
Largeur

35 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui
