Unité d'approvisionnement E09 en inox pour 18 modules, revêtement de sol 12 mm VEE0912E
EAN
4012002247600
VPE
1 pc.
Groupe de rabais
V1
Prix*
617.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
Accessoires pour chaîne de câblage plate 2 produit(s) disponible(s) -
Prolongateur de crans de clipsage 1 produit(s) disponible(s)

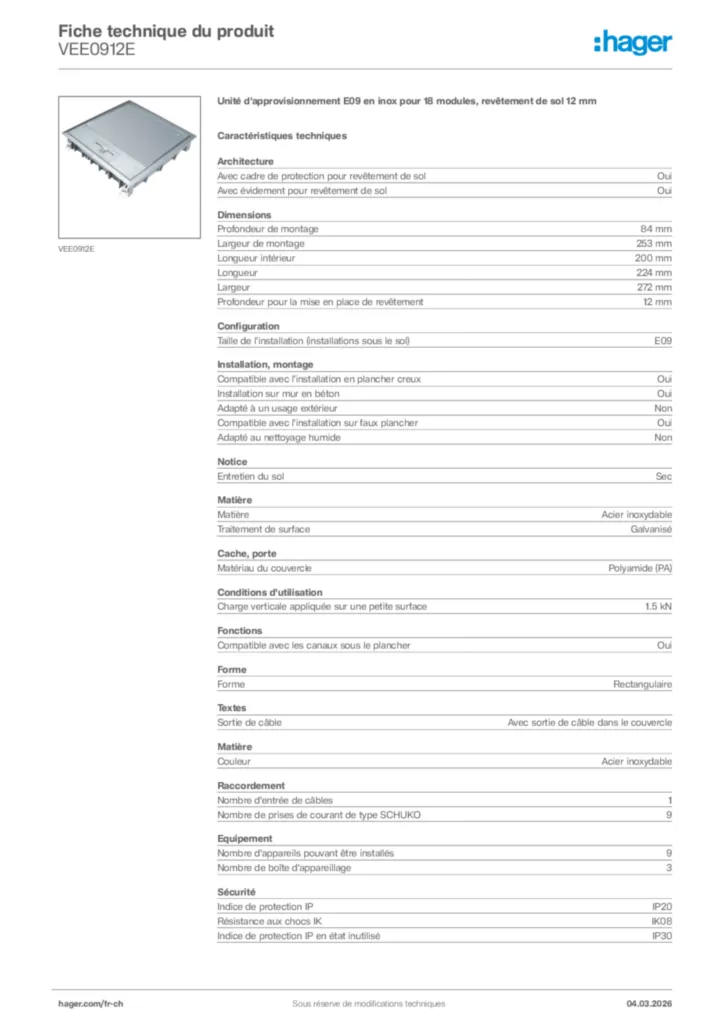

Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage84 mm
-
Largeur de montage253 mm
-
Longueur intérieur200 mm
-
Longueur224 mm
-
Largeur272 mm
-
Profondeur pour la mise en place de revêtement12 mm
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation sur faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matière
-
MatièreAcier inoxydable
-
Traitement de surfaceGalvanisé
-
CouleurAcier inoxydable
Cache, porte
-
Matériau du couverclePolyamide (PA)
Conditions d'utilisation
-
Charge maximale1,50 - 1,50 kN
Fonctions
-
Compatible avec les canaux sous le plancherOui
Forme
-
FormeRectangulaire
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles1
-
Nombre de prises de courant de type SCHUKO9
Equipement
-
Nombre d'appareils pouvant être installés9
-
Nombre de boîte d'appareillage3
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK08
-
Indice de protection IP en état inutiliséIP30
-
Taille de l'installation (installations sous le sol)E09
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit VEE0912E
-
Mode d'emploi
Mode d'emploi International 2016-05-10
PDF2,20 MB -
Guide d'installation
Guide d'installation International 2016-05-10
PDF2,45 MB -
Appendice technique (mono-produit)
Appendice technique (mono-produit) de-DE 2022-09-22
PDF2,54 MB
Floor installation systems, Information for the floor layer
Appendice technique (mono-produit) en-GB 2023-06-16
PDF2,59 MB
Systèmes d'installation au sol, Informations pour le parqueteur
Appendice technique (mono-produit) fr-FR 2023-06-16
PDF2,59 MB -
Fichiers DXF
VEE0912E
Fichiers DXF International 2024-07-16
DXF139,85 kB -
Fichiers STEP
VEE0912E
Fichiers STEP International 2024-07-16
STP580,68 kB -
With variables
Dessin de produit International 2024-02-27
PDF45,90 kB -
Guide
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Guide en-GB 2024-04-10
PDF99,70 MB
Manuel Système d’installation de sol (DE, 2022-06)
Guide de-DE 2024-04-10
PDF99,71 MB -
Déclaration de conformité
Declaration UE VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Déclaration de conformité International 2019-08-23
PDF48,47 kB
Déclaration UE de conformité VQ_VR_VE
Déclaration de conformité International 2017-11-20
PDF120,65 kB
