Boîte de sol 18 mod. revêt sol 12mm nr VE09129005
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

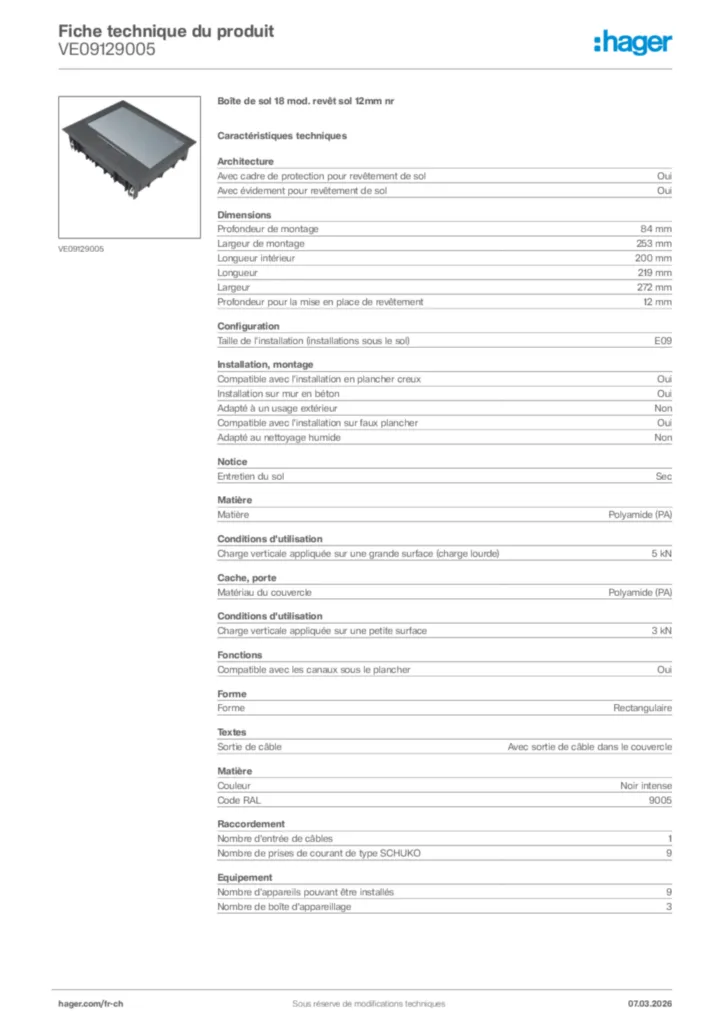

Caractéristiques techniques
-
Sortie de câbleAvec sortie de câble dans le couvercle
-
Module-
-
Profondeur d'encastrement minimale84 mm
-
Longueur extérieur219 mm
-
Longueur intérieur200 mm
-
Largeur intérieur253 mm
-
Profondeur pour la mise en place de revêtement5 mm
-
Largeur extérieure272 mm
-
Forme de couverclerectangulaire
-
Matériau du couverclePolyamide
-
Couleurnoir
-
Couleur RALRAL 9005 - Noir foncé
-
Matièrepolyamide (PA)
-
Groupe de matériaumatèrial mélanger
-
Adapté à un usage extérieurNon
-
Installation sur mur en bétonOui
-
Nombre d'entrée de câbles1
-
Nombre d'appareils pouvant être installés9
-
Nombre de boîte d'appareillage3
-
HomologationsEN50085-2-2
-
Résistance au chocIK08
-
Charge maximalePoinçon d'inspection Ø 13mm 3 kN / Poinçon d'inspection Ø 130mm 5 kN
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit VE09129005
-
Mode d'emploi
Notice d'instruction pour VE09129005
PDF2 MB -
Guide d'installation
Notice d'installation pour VE09129005
PDF2 MB -
Manuel d'installation
Manuel d'installation pour VE09129005
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2024-04__HANDBUCH
PDF99 MB -
BIM Objets Revit
Dossier ZIP Revit gamme VE-EE - HAGER (2015)
ZIP112 MB -
BIM Archicad
Dossier ZIP ArchiCad gamme VE-EE - HAGER (2015)
ZIP11 MB -
Product Drawing
Dessin technique pour VE09129005
Technical Drawing of VE0912
PDF144 KB -
Fichiers STEP
Modèles STEP pour VE09129005
STP1 MB -
Déclaration de conformité
Déclaration UE de conformité pour VE09129005
Declaration
PDF120 KBDéclaration UE de conformité pour VE09129005
Declaration
PDF48 KB -
Fiche PEP
Profil Environnemental Produit pour VE09129005
PDF219 KB -
Rapport RoHS
Certificat RoHS pour VE09129005 du
REACH-declaration 2023-10-20 (english)
PDF33 KBCertificat RoHS pour VE09129005 du
RoHS-declaration 2023-10-20 (english)
PDF33 KB
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
