    • Accueil
    • Catalogue
    • VE09057011
    EAN
    4012002244401
    VPE
    1 pc.

    Boîte de sol 18 modules grise VE09057011

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier
    Le produit n’est malheureusement plus livrable. Pour trouver une alternative, veuillez contacter notre service après-vente

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Boîte de sol 18 modules grise

    VE09057011

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    Télécharger la fiche produit

    Complétez votre système

    Accessoires indispensables

    Previous
    Previous
    GBVC300
    GBVC300
    114.00 CHF/ pc.
    Ajouter à une liste
    Ajouter à une liste
    GTVD200
    GTVD200
    7.00 CHF/ pc.
    Ajouter à une liste
    Ajouter à une liste

    Accessoires optionnels

    • Acces­soires pour chaîne de câblage plate 2 produit(s) disponible(s)

    Complétez votre système

    • Acces­soires pour chaîne de câblage plate
    • FKA7011

      4.15 CHF  / pc.*
    • FKA9005

      4.15 CHF  / pc.*

    Caractéristiques techniques

    Archi­tec­ture
    • Avec cadre de protec­tion pour revê­te­ment de sol
      Oui
    • Avec évide­ment pour revê­te­ment de sol
      Oui
    Dimen­sions
    • Profon­deur de montage
      77 mm
    • Largeur de montage
      253 mm
    • Longueur inté­rieur
      200 mm
    • Longueur
      219 mm
    • Largeur
      272 mm
    • Profon­deur pour la mise en place de revê­te­ment
      5 mm
    Confi­gu­ra­tion
    • Taille de l'ins­tal­la­tion (ins­tal­la­tions sous le sol)
      E09
    Instal­la­tion, montage
    • Compa­tible avec l'ins­tal­la­tion en plan­cher creux
      Oui
    • Instal­la­tion sur mur en béton
      Oui
    • Adapté à un usage exté­rieur
      Non
    • Compa­tible avec l'ins­tal­la­tion sur faux plan­cher
      Oui
    • Adapté au nettoyage humide
      Non
    Notice
    • Entre­tien du sol
      Sec
    Matière
    • Matière
      Poly­amide (PA)
    • Couleur
      Gris fer
    • Code RAL
      7011
    Cache, porte
    • Maté­riau du couvercle
      Poly­amide (PA)
    Condi­tions d'uti­li­sa­tion
    • Charge verti­cale appliquée sur une grande surface (charge lourde)
      5 kN
    • Charge verti­cale appliquée sur une petite surface
      3 kN
    Fonc­tions
    • Compa­tible avec les canaux sous le plan­cher
      Oui
    Forme
    • Forme
      Rectan­gu­laire
    Textes
    • Sortie de câble
      Avec sortie de câble dans le couvercle
    Raccor­de­ment
    • Nombre d'en­trée de câbles
      1
    • Nombre de prises de courant de type SCHUKO
      9
    Equi­pe­ment
    • Nombre d'ap­pa­reils pouvant être installés
      9
    • Nombre de boîte d'ap­pa­reillage
      3
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    • Résis­tance aux chocs IK
      IK08
    • Indice de protec­tion IP en état inuti­lisé
      IP30

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui
    Sans halogène Oui

    Attestations et documents

    Document PEP International 2022-05-10
    PDF
    219,55 kB
    Hager déclaration REACH VE09057011
    PDF
    Hager Rapport RoHS VE09057011
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image VE09057011 | Hager Suisse

      Image produit VE09057011

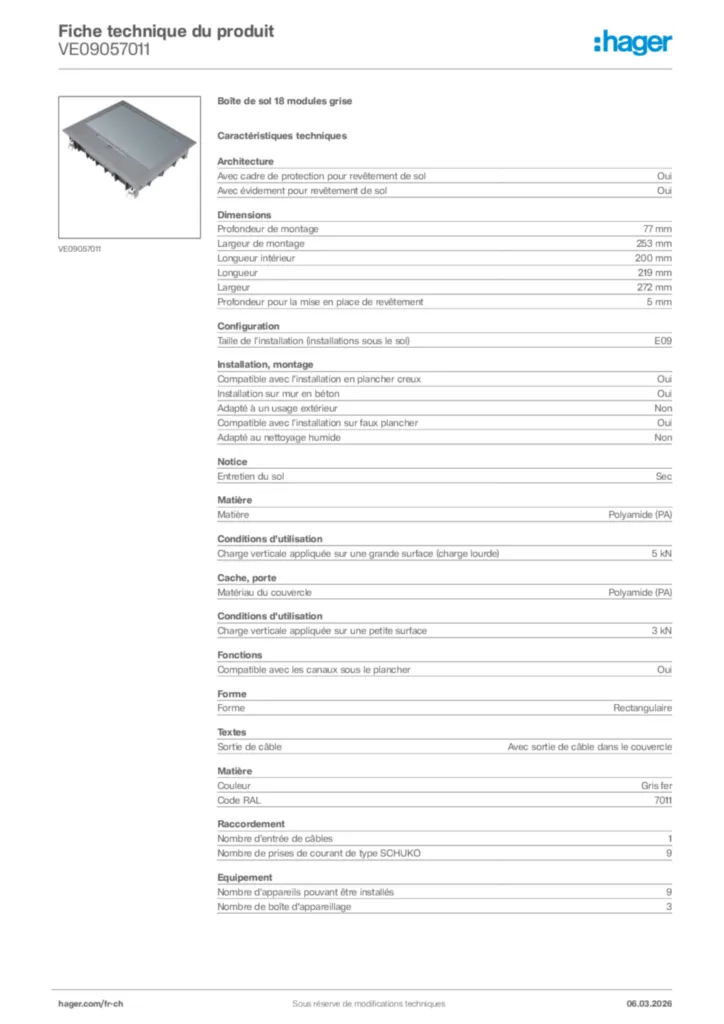

    • Fiche technique

      Image Hager Fiche technique du produit VE09057011 | Hager Suisse

      Hager Fiche technique du produit VE09057011

      Boîte de sol 18 modules grise

      PDF

    • Mode d'emploi

      Image Mode d'emploi International 2016-05-10 | Hager Suisse

      Mode d'emploi International 2016-05-10

      PDF
      2,20 MB

    • Guide d'installation

      Image Guide d'installation International 2016-05-10 | Hager Suisse

      Guide d'installation International 2016-05-10

      PDF
      2,45 MB

    • Brochure

      Image brochure Cassettes nivelables / Boîtes de sol | Hager Suisse

      brochure Cassettes nivelables / Boîtes de sol

      Énergie et données pour tous les types de sols

      PDF
      4,20 MB

    • Annexe technique (produit unique)

      Image Bodeninstallationssysteme - Belastungen | Hager Suisse

      Bodeninstallationssysteme - Belastungen

      Bodeninstallationssysteme - Belastungen (DE, 02-2024)

      PDF
      391,15 kB
      Image Bodeninstallationssysteme - Hinweis für den Bodenleger | Hager Suisse

      Bodeninstallationssysteme - Hinweis für den Bodenleger

      Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)

      PDF
      2,54 MB
      Image Bodeninstallationssysteme - Schutzarten | Hager Suisse

      Bodeninstallationssysteme - Schutzarten

      Bodeninstallationssysteme - Schutzarten (DE, 02-2024)

      PDF
      882,67 kB
      Image Floor installation systems - Information for the floor layer | Hager Suisse

      Floor installation systems - Information for the floor layer

      Floor installation systems - Information for the floor layer (EN, 07-2023)

      PDF
      2,59 MB
      Image Floor installation systems - Mechanical stress | Hager Suisse

      Floor installation systems - Mechanical stress

      Floor installation systems - Mechanical stress (EN, 02-2024)

      PDF
      389,75 kB
      Image Floor installation systems - Protection class | Hager Suisse

      Floor installation systems - Protection class

      Floor installation systems - Protection class (EN, 02-2024)

      PDF
      868,08 kB
      Image Systèmes d'installation au sol, Informations pour le parqueteur | Hager Suisse

      Systèmes d'installation au sol, Informations pour le parqueteur

      Annexe technique (produit unique) fr-FR 2023-06-16

      PDF
      2,59 MB

    • Outil

      Image Cable Management Revit Plugin | Hager Suisse

      Cable Management Revit Plugin

      MSI
      50,17 MB

    • Fichiers STEP

      Image Fichiers STEP International 2022-10-06 | Hager Suisse

      Fichiers STEP International 2022-10-06

      STP
      1,16 MB

    • schémas

      Image Technical Drawing of VE0905 | Hager Suisse

      Technical Drawing of VE0905

      schémas International 2022-10-07

      PDF
      141,67 kB

    • Guide

      Image Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Suisse

      Bodeninstallationssysteme - Handbuch: Basiswissen

      Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

      PDF
      99,71 MB
      Image Bodeninstallationssysteme - Handbuch: Einbaueinheiten | Hager Suisse

      Bodeninstallationssysteme - Handbuch: Einbaueinheiten

      Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)

      PDF
      21,13 MB
      Image Floor installation systems - Handbook: Basic knowledge | Hager Suisse

      Floor installation systems - Handbook: Basic knowledge

      Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

      PDF
      99,70 MB
      Image Floor installation systems - Handbook: Installation units | Hager Suisse

      Floor installation systems - Handbook: Installation units

      Floor installation systems - Handbook: Installation units (EN, 12-2024)

      PDF
      21,12 MB

    • Déclaration de conformité

      Image Declaration UE VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019 | Hager Suisse

      Declaration UE VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019

      Déclaration de conformité International 2019-08-23

      PDF
      48,47 kB
      Image Déclaration UE de conformité VQ_VR_VE | Hager Suisse

      Déclaration UE de conformité VQ_VR_VE

      Déclaration de conformité International 2017-11-20

      PDF
      120,65 kB
