Appr R12 av kit boîtsol hum tub Al 3mm VANR12013
Prix*
496.00 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.must_have_products.title
product.page.accessories.associated-products
-
Sortie de câble tubulaire 1 product.page.accessories.products-available -
Prolongateur de crans de clipsage 1 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 6 product.page.accessories.products-available
product.page.accessories.title-modal
-
TULAA105
Sortie de câbles pour boite de jonction 20kN
123.00 CHF / pc.*
-
RLV12306.55 CHF / pc.*
product.page.accessories.referenced_by.title
-
BKA600800R12Couvercle BKW600 découp. R12
92.40 CHF / pc.* -
BKA400800R12Couvercle BKW400 découp. R12
54.10 CHF / pc.* -
UDM3306R12Cadre de montage dia. 306 pour boîte de jonction acier 340 mm
50.40 CHF / pc.* -
SEVR12200Élément de formage VR12 rond 306mm H=200mm
21.40 CHF / pc.* -
BKSAR12202.00 CHF / pc.* -
AKM400306R1262.90 CHF / pc.*
Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage90 mm
-
Diamètre d'installation306 mm
-
Diamètre extérieur325 mm
-
Profondeur pour la mise en place de revêtement3 mm
Configuration
-
Taille de l'installation (installations sous le sol)R12
Notice
-
Entretien du solMouillé
Matière
-
MatièreAluminium
-
CouleurAluminium
Conditions d'utilisation
-
Charge verticale appliquée sur une grande surface (charge lourde)10 kN
-
Charge verticale appliquée sur une petite surface3 kN
Installation, montage
-
Compatible avec l'installation en plancher creuxNon
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation sur faux plancherNon
-
Adapté au nettoyage humideOui
-
Compatible avec les canaux sous le plancherNon
Forme
-
FormeRond
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles3
-
Nombre de périphériques FLF installables taille 110
Equipement
-
Nombre de prises de courant de type SCHUKO12
-
Nombre d'appareils pouvant être installés12
-
Nombre de boîtiers de dispositifs3
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK10
-
Indice de protection IP en état inutiliséIP66
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit VANR12013
-
GeneratedProductDatasheet

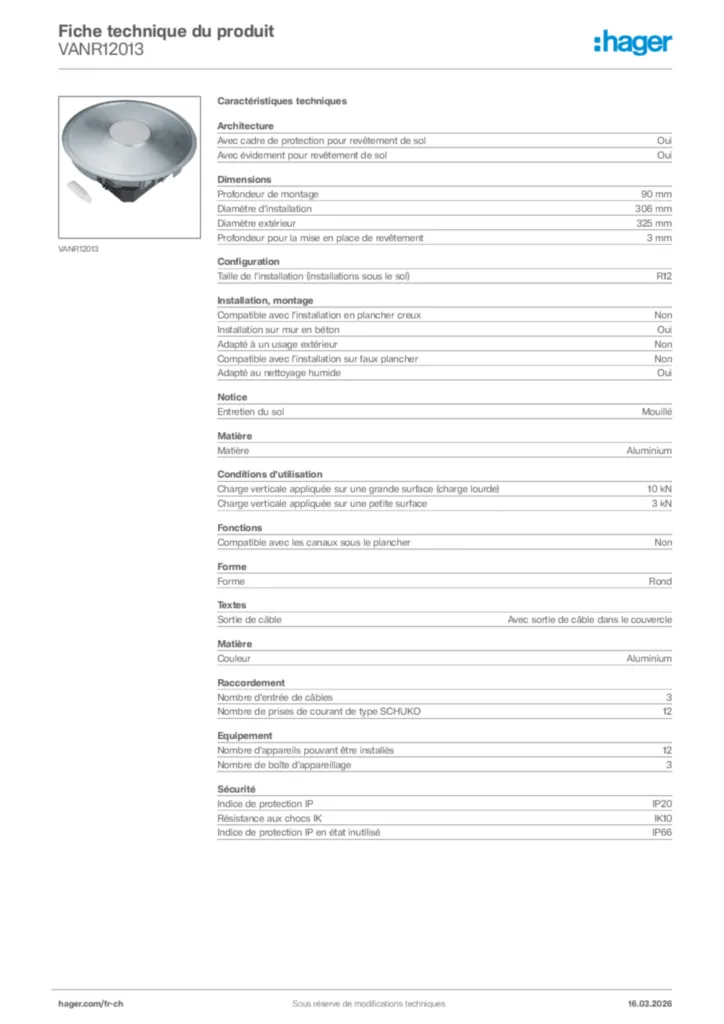

Hager Fiche technique du produit VANR12013
