            UDS3070120 - Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
            UDS3070120
            Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
            Prix*
            212,00 CHF
            / pc. *
            212.00 CHF
            / pc. *
            UDS3070120 - Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
            UDS3070120 - Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
            UDS3070120 - Boîte de jonction universelle acier pour hauteur de chape 70-120 mm

            Boîte de jonction universelle acier pour hauteur de chape 70-120 mm

            UDS3070120

            UDS3070120 - Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
            UDS3070120 - Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
            UDS3070120 - Boîte de jonction universelle acier pour hauteur de chape 70-120 mm
            • Chemi­ne­ment de câbles tehalit

            Boîte de jonction universelle acier pour hauteur de chape 70-120 mm UDS3070120

            EAN
            4012002238400
            VPE
            1 pc.
            Groupe de rabais
            V1
            Prix*
            212,00 CHF
            / pc. *
            212.00 CHF
            / pc. *

            You have to log in with your myHager profile to see prices and to order.

            Ajouter à une liste
            Ajouter à une liste

            Connectez-vous pour créer une liste de produits

            Vous devez être connecté à votre compte myHager pour créer des listes de produits

            Créer un compte S'identifier
            • Accessoires
            • Caractéristiques techniques
            • Données environnementales
            • Documents
            • Plus de produits

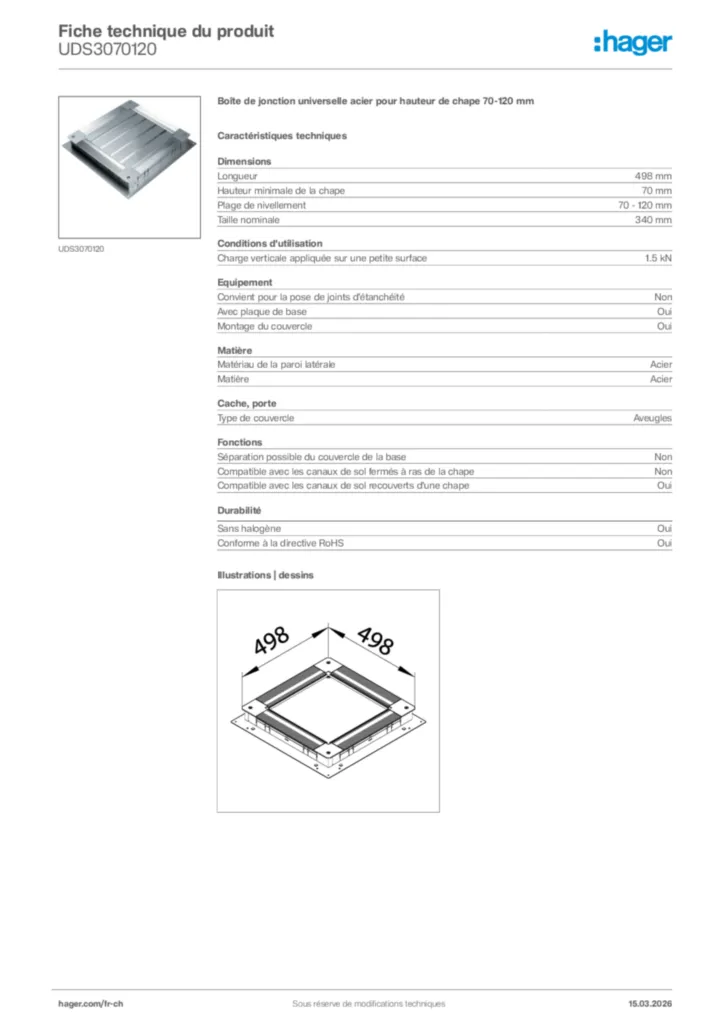

            Télécharger la fiche produit

            Complétez votre système

            Accessoires indispensables

            Previous
            Previous
            UDM3000BLD
            UDM3000BLD
            blind mounting lid for universal floor box size 3 without punching
            48.35 CHF/ pc.
            Ajouter à une liste
            Ajouter à une liste
            UDM3147E04
            UDM3147E04
            Cadre de montage 147 x 247 pour boîte de jonction acier 340 mm
            48.35 CHF/ pc.
            Ajouter à une liste
            Ajouter à une liste
            UDM3200E09
            UDM3200E09
            Cadre de montage 200 x 253 pour boîte de jonction acier 340 mm
            48.35 CHF/ pc.
            Ajouter à une liste
            Ajouter à une liste
            UDM3200Q06
            UDM3200Q06
            Cadre de montage 200x200 pour boîte de jonction acier 340 mm
            48.35 CHF/ pc.
            Ajouter à une liste
            Ajouter à une liste
            UDM3200SLQ06
            UDM3200SLQ06
            heavy duty mounting lid size 3 with levelling pins with punching Q06 200x200mm
            75.10 CHF/ pc.
            Ajouter à une liste
            Ajouter à une liste

            Accessoires optionnels

            • Cadre de rehaus­se­ment pour boîtier de sol encastré 1 produit(s) disponible(s)
            • Entrée de tube pour prise montée sur canal de sol encas­trée 1 produit(s) disponible(s)
            • Acces­soires pour canal de sol encas­trée 7 produit(s) disponible(s)

            Complétez votre système

            • Cadre de rehaus­se­ment pour boîtier de sol encastré
            • Entrée de tube pour prise montée sur canal de sol encas­trée
            • Acces­soires pour canal de sol encas­trée
            • UDAR335

              Cadre de rehausse pour boîte de jonction acier 340 mm

              48.85 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDS32050RE

              Rörgenomföring 6x20/32/40/50 mm, för ingjutningsplattform UDS3, Gul

              6.10 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDSLS098

              Reforço p/caixa Tam.3 20kN altu.:073-098

              312.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDSLS118

              Reforço p/caixa Tam.3 20kN altu.:093-118

              314.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDSLS138

              Reforço p/caixa Tam.3 20kN altu.:113-138

              315.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDSLS163

              Reforço p/caixa Tam.3 20kN altu.:138-163

              321.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDSLS183

              Reforço p/caixa Tam.3 20kN altu.:158-183

              317.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDSLS203

              Reforço p/caixa Tam.3 20kN altu.:178-203

              321.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste
            • UDSLS223

              Reforço p/caixa Tam.3 20kN altu.:198-223

              340.00 CHF  / pc.*
              Ajouter à une liste
              Ajouter à une liste

            Caractéristiques techniques

            Dimen­sions
            • Longueur
              498 mm
            • Hauteur mini­male de la chape
              70 mm
            • Plage de nivel­le­ment
              70 - 120 mm
            • Taille nomi­nale
              340 mm
            Condi­tions d'uti­li­sa­tion
            • Charge verti­cale appliquée sur une petite surface
              1,5 kN
            Equi­pe­ment
            • Convient pour la pose de joints d'étan­chéité
              Non
            • Avec plaque de base
              Oui
            • Montage du couvercle
              Oui
            Matière
            • Maté­riau de la paroi laté­rale
              Acier
            • Matière
              Acier
            Cache, porte
            • Type de couvercle
              Aveugles
            Fonc­tions
            • Sépa­ra­tion possible du couvercle de la base
              Non
            • Compa­tible avec les canaux de sol fermés à ras de la chape
              Non
            • Compa­tible avec les canaux de sol recou­verts d'une chape
              Oui

            Données environnementales

            Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

            Conforme à la directive RoHS Oui
            Sans halogène Oui

            Attestations et documents

            REACH declaration UDS3070120 (english)
            PDF
            103,10 kB
            RoHS declaration UDS3070120 (english)
            PDF
            103,59 kB

            Documents

            • Image produit

              Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

              Image UDS3070120 | Hager Suisse

              Image produit UDS3070120

            • Mode d'emploi

              Image Mode d'emploi International 2017-12-15 | Hager Suisse

              Mode d'emploi International 2017-12-15

              PDF
              4,28 MB
              Image Mode d'emploi International 2018-02-06 | Hager Suisse

              Mode d'emploi International 2018-02-06

              PDF
              4,73 MB
              Image Mode d'emploi International 2020-01-01 | Hager Suisse

              Mode d'emploi International 2020-01-01

              PDF
              236,11 kB
              Image Mode d'emploi de-DE 2020-01-01 | Hager Suisse

              Mode d'emploi de-DE 2020-01-01

              PDF
              260,93 kB
              Image Mode d'emploi en-GB, fr-FR, de-DE, pl-PL 2017-09-29 | Hager Suisse

              Mode d'emploi en-GB, fr-FR, de-DE, pl-PL 2017-09-29

              PDF
              2,29 MB
            • Annexe technique (produit unique)

              Image Annexe technique (produit unique) de-DE 2022-09-22 | Hager Suisse

              Annexe technique (produit unique) de-DE 2022-09-22

              PDF
              2,54 MB
              Image Bodenistallationssysteme, Trittschalverhalten | Hager Suisse

              Bodenistallationssysteme, Trittschalverhalten

              Annexe technique (produit unique) de-DE 2024-09-09

              PDF
              596,49 kB
              Image Floor installation systems, Information for the floor layer | Hager Suisse

              Floor installation systems, Information for the floor layer

              Annexe technique (produit unique) en-GB 2023-06-16

              PDF
              2,59 MB
              Image Systèmes d'installation au sol, Informations pour le parqueteur | Hager Suisse

              Systèmes d'installation au sol, Informations pour le parqueteur

              Annexe technique (produit unique) fr-FR 2023-06-16

              PDF
              2,59 MB
            • Outil

              Image Cable Management Revit Plugin | Hager Suisse

              Cable Management Revit Plugin

              MSI
              50,17 MB
            • Fichiers DXF

              Image Fichiers DXF International 2022-11-28 | Hager Suisse

              Fichiers DXF International 2022-11-28

              DXF
              91,08 kB
            • Fichiers STEP

              Image Fichiers STEP International 2022-11-28 | Hager Suisse

              Fichiers STEP International 2022-11-28

              STP
              1,42 MB
            • schémas

              Image Product drawing | Hager Suisse

              Product drawing

              schémas International 2022-11-28

              PDF
              34,99 kB
            • Guide

              Image BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK | Hager Suisse

              BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK

              BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK

              PDF
              99,70 MB
              Image Manuel Système d’installation de sol (DE, 2022-06) | Hager Suisse

              Manuel Système d’installation de sol (DE, 2022-06)

              BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2022-06__HANDBUCH

              PDF
              99,71 MB
            • Déclaration de conformité

              Image Declaration UE UK T033A DE_EN 26072019 | Hager Suisse

              Declaration UE UK T033A DE_EN 26072019

              Déclaration de conformité International 2024-08-27

              PDF
              49,71 kB
            Plus de téléchargements
            • Pour obtenir le certificat REACH de ce produit

              contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com

            Découvrez les autres produits de cette gamme

              5
            • 1
              UK190282 - Goulotte acier 28 x 190 pour sol béton
              UK190282
              Goulotte acier 28 x 190 pour sol béton
              Prix*
              42.60 CHF
              / Mètre *
              42.60 CHF
              / Mètre *
            • 2
              UK190283 - Goulotte acier 28 x 190 pour sol béton
              UK190283
              Goulotte acier 28 x 190 pour sol béton
              Prix*
              45.50 CHF
              / Mètre *
              45.50 CHF
              / Mètre *
            • 3
              UK190382 - Goulotte acier 38 x 190 pour sol béton
              UK190382
              Goulotte acier 38 x 190 pour sol béton
              Prix*
              43.15 CHF
              / Mètre *
              43.15 CHF
              / Mètre *
            • 4
              UK190383 - Goulotte acier 28 x 190 pour sol béton
              UK190383
              Goulotte acier 28 x 190 pour sol béton
              Prix*
              46.60 CHF
              / Mètre *
              46.60 CHF
              / Mètre *
            • 5
              UK190482 - Goulotte acier 28 x 190 pour sol béton
              UK190482
              Goulotte acier 28 x 190 pour sol béton
              Prix*
              45.05 CHF
              / Mètre *
              45.05 CHF
              / Mètre *
            *Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.

            Aide et contact

            • Contact
            • Formation
            • Outils et logiciels
            • Brochures et catalogues

            Produits

            • Systèmes de distribution et armoires
            • Appareils modulaires
            • Disjoncteurs, interrupteurs et appareils de protection
            • Bornes de charge pour véhicule électrique (EVCS)
            • Gestion et surveillance de l'énergie
            • Cheminement de câbles tehalit
            • Prises et interrupteurs
            • Détecteurs de mouvements et de présence
            • Technologie de sécurité
            • Système de gestion du bâtiment KNX
            • Interphonie
            •

            L'entreprise

            • Nous connaître
            • Sites
            • Carrière
            • Newsletter

            Qui sommes-nous ?

            Nous conce­vons l’univers élec­trique de demain.

            Agir ense­mble pour un avenir durable. Car, en tant qu’entre­prise familiale indé­pend­ante, nous agissons par nature de manière durable et nous voulons contri­buer à créer l’univers élec­trique de demain.

            Avec vous, pour vous.

            • Cookies
            • Politique de confidentialité
            • Mentions légales
            • Signaler une vulnérabilité

            © Hager Group
