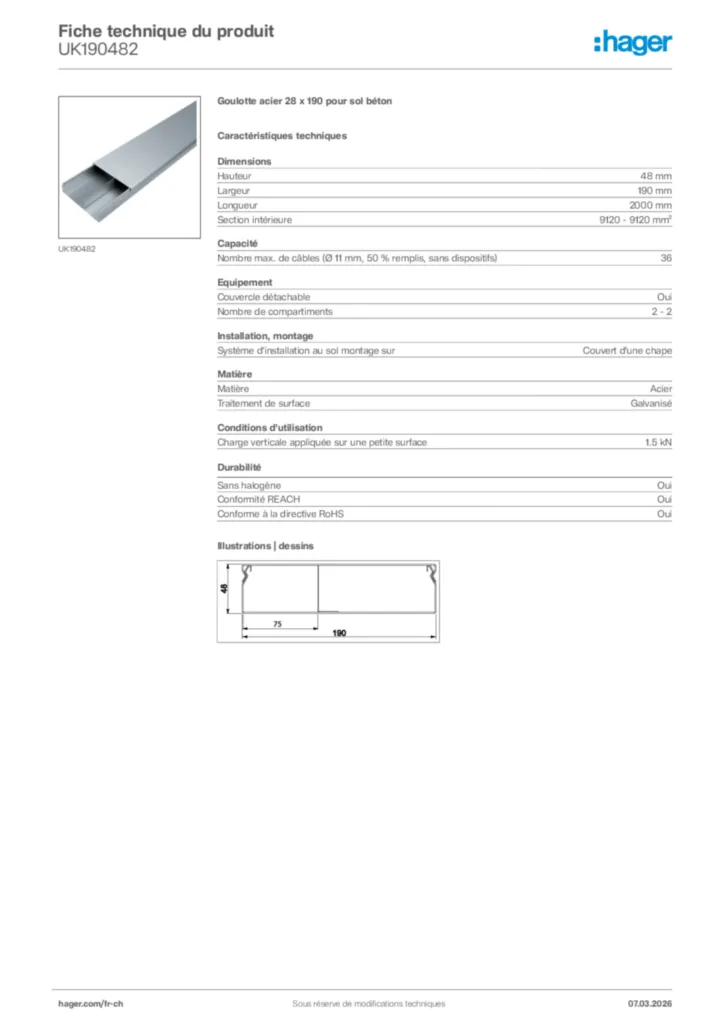

Goulotte acier 28 x 190 pour sol béton UK190482
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
-
Hauteur produit installé48 mm
-
Hauteur de goulotte48 mm
-
Longueur2000 mm
-
Largeur produit installé190 mm
-
Contenance maximum en câbles (Ø 11 mm à 50% de remplissage)36
-
Groupe de matériauacier
-
Type de traitement de surfacezingué
-
Section intérieure / utile9120 mm²
-
Nombre de compartiments2
-
Directive européenne RoHsconformité volontaire
-
Charge maximalePoinçon d'inspection Ø 13mm 1.5 kN
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit UK190482
-
Guide d'installation
Notice d'installation pour UK190482
PDF4 MB -
Fichiers DXF
DXF366 KB -
With variables
Dessin technique pour UK190482
PDF69 KB -
Fichiers STEP
Modèles STEP pour UK190482
STP206 KB -
Rapport RoHS
Certificat RoHS pour UK190482 du
REACH-declaration 2023-10-20 (english)
PDF33 KBCertificat RoHS pour UK190482 du
RoHS-declaration 2023-10-20 (english)
PDF32 KB
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
