Déflecteur combiné Hager SPD, forme de réseau TN-C, nombre de conducteurs (sans conducteur de protection) 3, tension nominale AC 400 V, courant de choc de foudre (10/350 µs) 25 kA, courant d'impact de fuite nominal (8/20) 25 kA, niveau de protection 1.5 kV, niveau de protection L-N 1.5 kV, niveau de protection N-PE 1.5 kV, section max. de conducteur rigide (uni-/multifilaire) 35 mm², section max. de conducteur souple (fils fin) 35 mm², dimension 6 UM
EAN
3250615514837
E-nr.
808 423 504
VPE
1 pc.
Groupe de rabais
S2
Déflecteur combiné Hager SPD TN-C 3L 400V 25kA 1.5kV 6UM SPA800
Prix*
851.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Jeu de barres de phase modulaire 3 produit(s) disponible(s)
Complétez votre système
-
KDN380A
Barre de pontage 3P 80A fourche 16mm² 12M
19.50 CHF / pc.* -
KDN380BBarre de pontage 3P 80A fourche 16mm² 57M
80.80 CHF / pc.* -
KDN363FBarre de pontage 3P+N 63A fourche 10mm² 12M
21.95 CHF / pc.*
Caractéristiques techniques
Configuration du réseau
-
Type de réseauTN-C
Courant électrique
-
Courant choc (Iimp) L-N(PEN)/ N-PE50 kA
-
Sans courant de fuiteOui
-
Protection max. contre les surintensités, connexion parallèle (fusible)315 A
-
Courant tenue aux chocs Iimp (10/350 µs) selon IEC61643 L-N(PEN)/ N-PE25 kA
Connectivité
-
Type de connection / priseBorne à vis
Equipement
-
Avec contact de signalisation à distanceOui
Capacité
-
Nombre de modules6
Tension
-
Niveau de protection Up IEC61643-11,50 kV
-
Tension de service continue Uc selon IEC61643-1350 V
-
Tension assignée d'emploi Ue230 - 400 V
-
Niveau de protection Up L-N/PEN selon IEC61643-111,5 kV
Architecture
-
Nombre de pôles3
Conditions d'utilisation
-
Température de service-40 - 80 °C
Dimensions
-
Hauteur95,20 mm
-
Largeur106,80 mm
-
Profondeur67 mm
Commandes et indicateurs
-
Avec témoin lumineuxOui
Normes
-
Classe d'exigence IEC61643T1, T2
Installation, montage
-
Couple de serrage4,50 - 4,50 Nm
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,5 - 35,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 35,0 mm²
-
Contact de signal Sections de connexion0,14 - 1,5 mm²
Fréquence
-
Fréquence50 - 60 Hz
Sécurité
-
Indice de protection IPIP20
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit SPA800
-

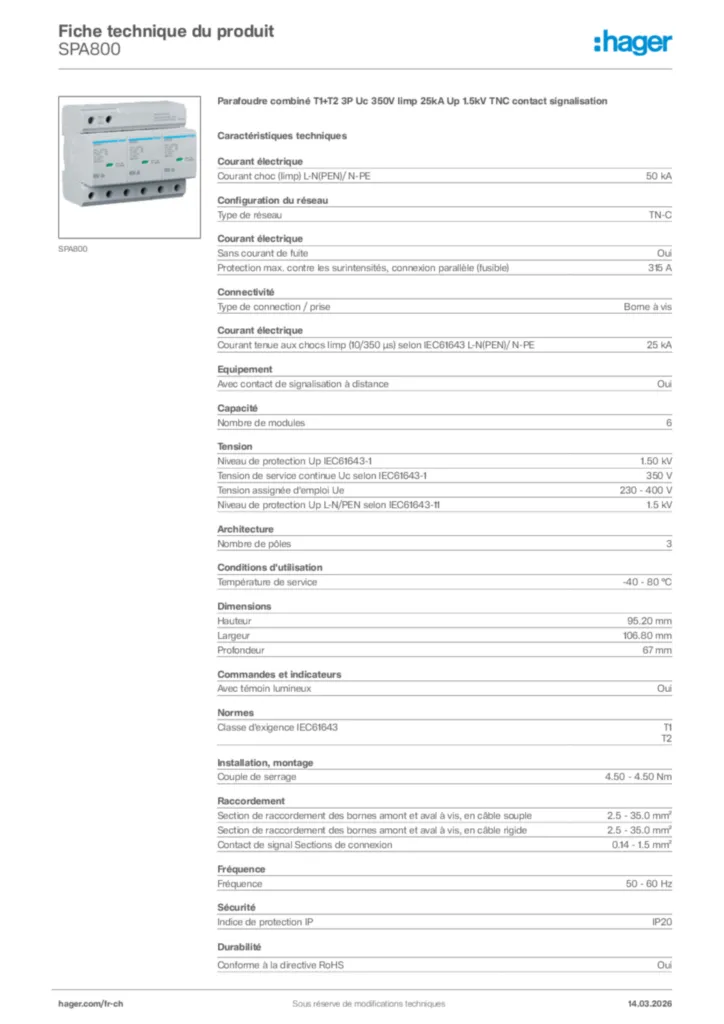

Fiche technique
Hager Fiche technique du produit SPA800
Parafoudre combiné T1+T2 3P Uc 350V Iimp 25kA Up 1.5kV TNC contact signalisation
PDF -
Guide d'installation
ID1_SPA800_6LE007372Ab
Guide d'installation en-GB, de-DE 2020-09-25
PDF770,80 kB
