Parafoudre T1+T2+T3 4P 12.5kA contact TNS/TT SPA412
EAN
3250615513199
E-nr.
808 490 084
VPE
1 pc.
Groupe de rabais
S2
Prix*
355.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Configuration du réseau
-
Type de réseauTN-S, TT, TN-C-S
Courant électrique
-
Courant choc (Iimp) L-N(PEN)/ N-PE50 kA
-
Sans courant de fuiteOui
-
Courant tenue aux chocs Iimp (10/350 µs) selon IEC61643 L-N(PEN)/ N-PE12.5 kA, 50 kA
Connectivité
-
Type de connection / priseBorne à vis
Equipement
-
Avec contact de signalisation à distanceOui
Capacité
-
Nombre de modules4
Tension
-
Niveau de protection Up IEC61643-11,50 kV
-
Tension de service continue Uc selon IEC61643-1264 V
Architecture
-
Nombre de pôles4
Conditions d'utilisation
-
Température de service-40 - 80 °C
Dimensions
-
Hauteur99,7 mm
-
Largeur72 mm
-
Profondeur76,6 mm
Commandes et indicateurs
-
Avec témoin lumineuxOui
Normes
-
Classe d'exigence IEC61643T1, T2, T3
Installation, montage
-
Couple de serrage3 - 4,5 Nm
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble souple2,5 - 25,0 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble rigide2,5 - 35,0 mm²
-
Contact de signal Sections de connexion0,2 - 25,0 mm²
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

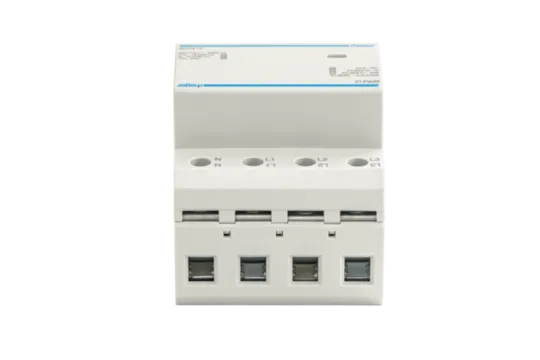

Image produit SPA412
-
Guide d'installation
Notice 6LE008206Aa
Guide d'installation cs-CZ, en-GB, es-ES, fr-FR, de-DE, el-GR, pl-PL, pt-PT 2022-11-10
PDF847,97 kB -

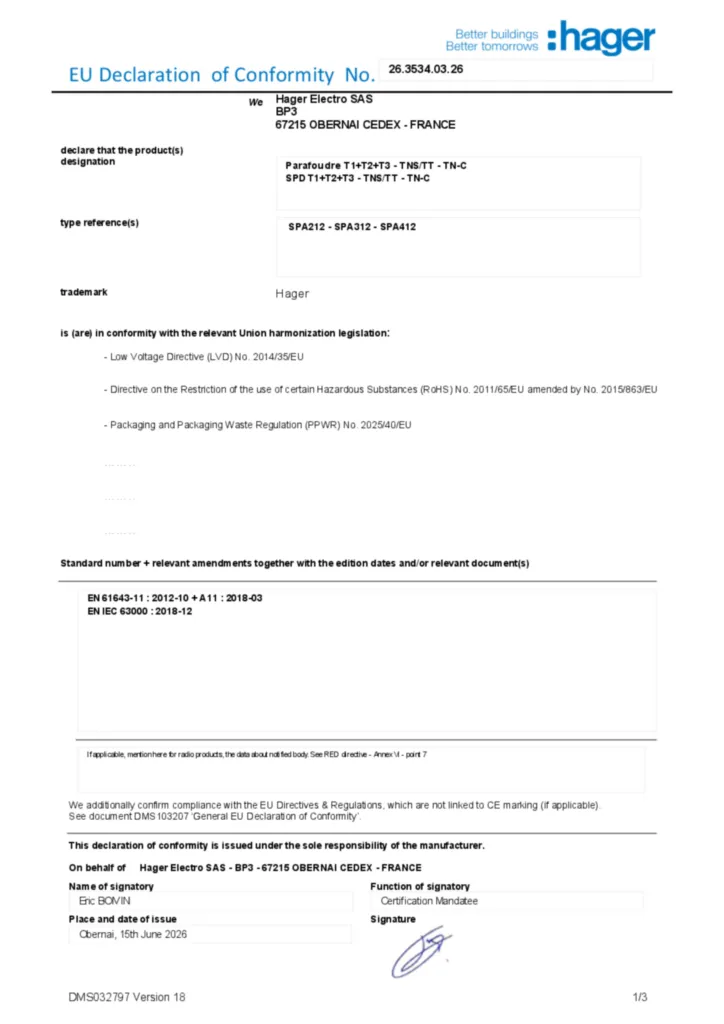

Déclaration de conformité
Declaration
Déclaration de conformité International 2022-11-15
PDF315,45 kB
Declaration
Déclaration de conformité International 2022-11-15
PDF330,72 kB
