Disjoncteur Hager MCB, nombre de pôles (total) 1, tension assignée 415 V, caractéristique de déclenchement C, courant assigné 32 A, largeur en unités de division 1

EAN

3250614644894

E-nr.

807 122 054

VPE

1 pc.

Groupe de rabais

Disjoncteurs modulaires (MCB)

Disjoncteur Hager MCB 1P 415V type C 32A 1UM NRN132

Name: NRN132
Brand: Hager
SKU: NRN1327
Price: 44.2 CHF

Prix*

44.20 CHF

/ pc. *

catalog.product_page.transfer_button.label

Caractéristiques techniques
catalog.pageproduct.title_sustainability.h2
Documents
Plus de produits

Caractéristiques techniques

Courant assigné nominal

32 A
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2

7,50 kA
Pouvoir de coupure ultime Icu AC selon IEC60947-2

20 kA
Courant assigné à -15°C

38,3 A
Courant assigné à -10°C

37,6 A
Courant assigné à -5°C

36,9 A
Courant assigné à 0°C

36,2 A
Courant assigné à 5°C

35,5 A
Courant assigné à 10°C

34,8 A
Courant assigné à 15°C

34,1 A
Courant assigné à 20°C

33,4 A
Courant assigné à 25°C

32,7 A
Courant assigné à 30°C

32 A
Courant assigné à 35°C

31,2 A
Courant assigné à 40°C

30,4 A
Courant assigné à 45°C

29,59 A
Courant assigné à 50°C

28,79 A
Courant assigné à 55°C

27,99 A
Courant assigné à 60°C

27,19 A
Courant assigné à 65°C

26,38 A
Courant assigné à 70°C

25,58 A
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2

20 kA

Type de pôles

1P
Courbe

C

Nombre de modules

1

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne bi-connect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit sous 360°

Oui

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Indice de protection IP

IP20
Distance de la grille

60 mm

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Pout tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

3,65 W

Type de connection / prise

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

70 mm

Endurance électrique en nombre de cycles

4000

catalog.pageproduct.title_sustainability.h2

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

catalog.pageproduct.sustainability_block.downloads_h3

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

REACH declaration NRN132

PDF

Hager Rapport RoHS NRN132

PDF

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit NRN132
GeneratedProductDatasheet

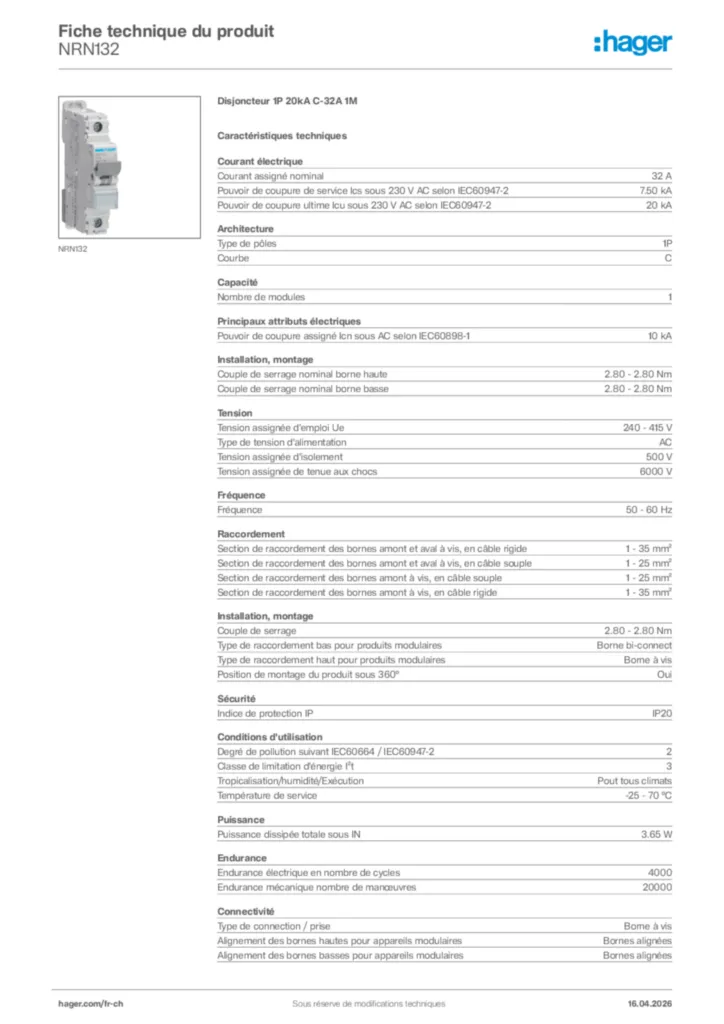

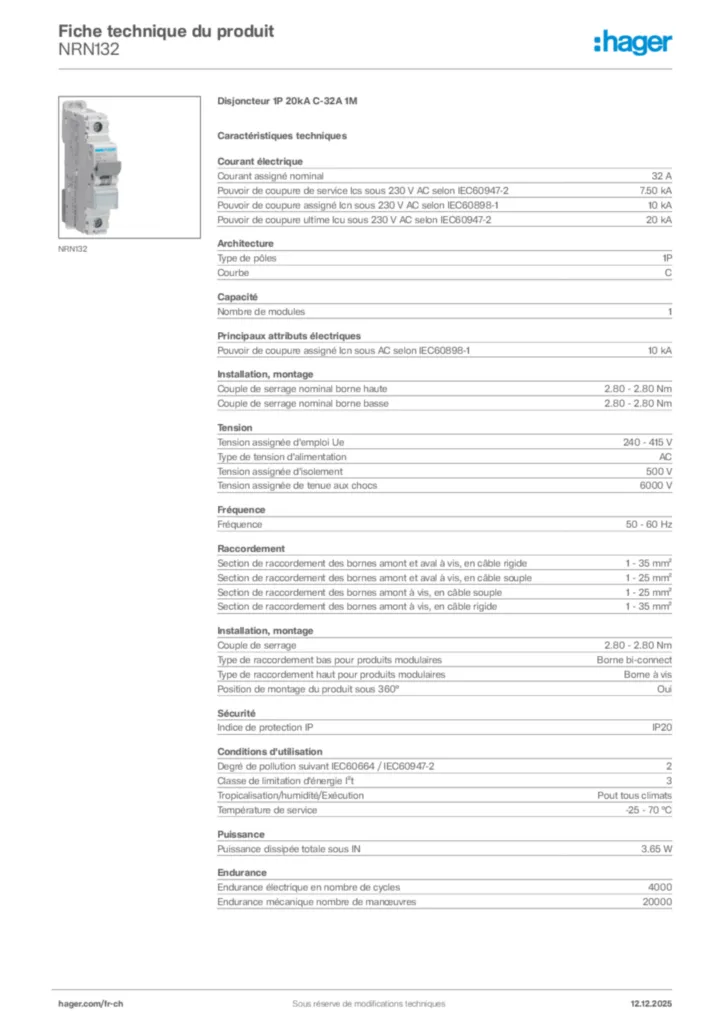

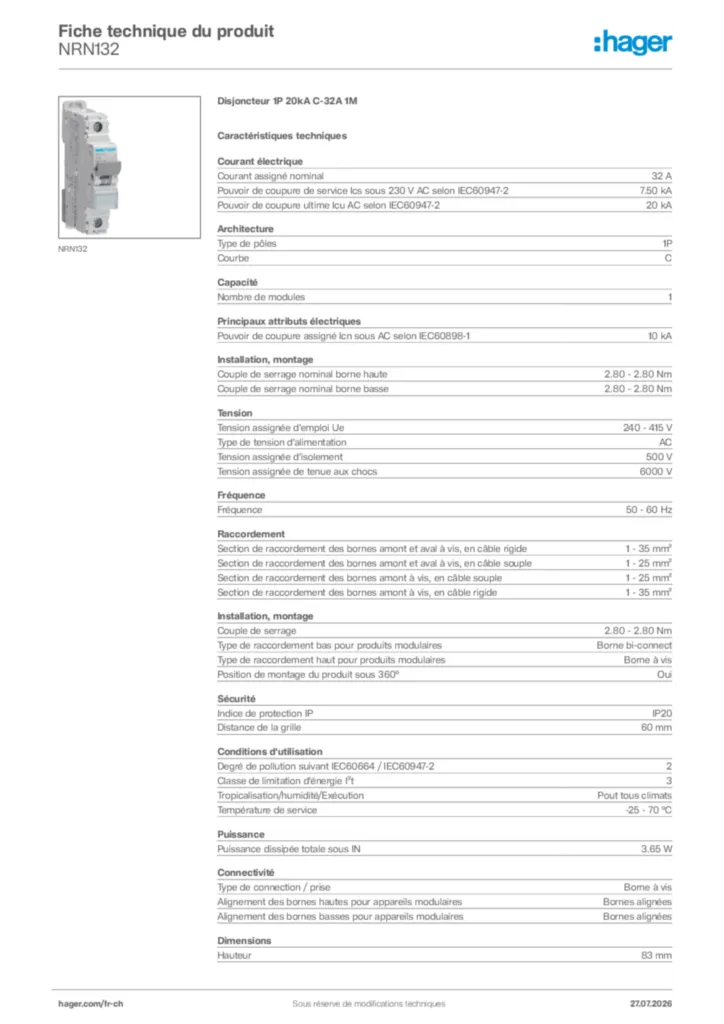

Hager Fiche technique du produit NRN132
