HMC480 - Disjoncteur 4P 15kA C-80A 6M
Image du produit HMC480 | Hager Suisse
Image du produit HMC480 | Hager Suisse
HMC480 - Disjoncteur 4P 15kA C-80A 6M
Image du produit HMC480 | Hager Suisse
Image du produit HMC480 | Hager Suisse

Disjoncteur 4P 15kA C-80A 6M HMC480

EAN
3250613230227
E-nr.
806 186 114
VPE
1 pc.
Groupe de rabais
N2
533.00 CHF
/ pc. *

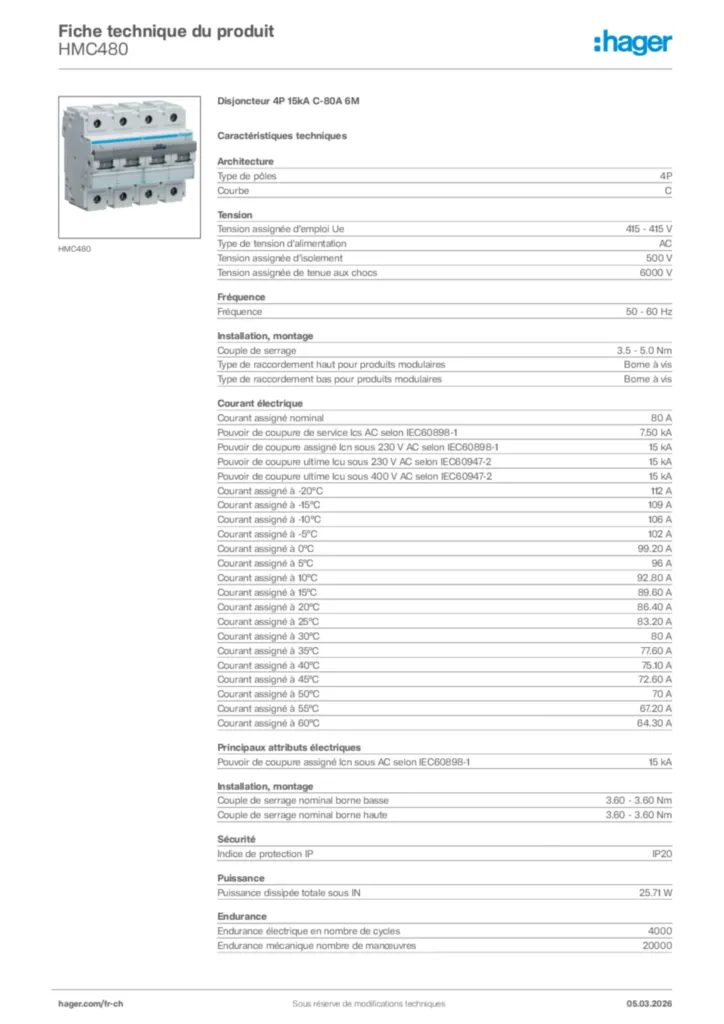

Caractéristiques techniques

Archi­tec­ture
  • Nombre de pole protégé
    4
  • Nombre de pôles
    4 P
  • Type de pôles
    4 P
  • Courbe
    C
Fonc­tions
  • Avec pole de Neutre coupé
    Non
Modèle
  • Nombre de modules
    6
Connec­ti­vité
  • Aligne­ment des bornes hautes pour produits modu­laires
    Bornes alignées
  • Aligne­ment des bornes basses pour produits modu­laires
    Bornes alignées
Prin­ci­pales carac­té­ris­tiques élec­triques
  • Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
    15 kA
  • Tension assi­gnée d'em­ploi Ue
    415 V
  • Type de tension d'ali­men­ta­tion
    AC
  • Fréquence assi­gnée
    50/60 Hz
Tension
  • Tension assi­gnée d'iso­le­ment
    500 V
  • Tension assi­gnée de tenue aux chocs
    6000 V
Inten­sité du courant
  • Courant assigné nominal
    80 A
  • Pouvoir de coupure de service Ics AC selon IEC 60898-1
    7.5 kA
  • Valeur du seuil mini/max de fonc­tion­ne­ment ther­mique en alter­natif
    1.13 / 1.45 In
  • Valeur du seuil mini/max de fonc­tion­ne­ment magné­tique en alter­natif
    5 / 10 In
  • Courant assigné à -10°C selon IEC 60947
    112 A
  • Courant assigné à -15°C selon IEC 60947
    115 A
  • Courant assigné à -20°C selon IEC 60947
    118 A
  • Courant assigné à -25°C selon IEC 60947
    122 A
  • Courant assigné à -5°C selon IEC 60947
    109 A
  • Courant assigné à 0°C selon IEC 60947
    106 A
  • Courant assigné à 10°C selon IEC 60947
    99.2 A
  • Courant assigné à 15°C selon IEC 60947
    96 A
  • Courant assigné à 20°C selon IEC 60947
    92.8 A
  • Courant assigné à 25°C selon IEC 60947
    89.6 A
  • Courant assigné à 30°C selon IEC 60947
    86.4 A
  • Courant assigné à 35°C selon IEC 60947
    83.2 A
  • Courant assigné à 40°C selon IEC 60947
    80 A
  • Courant assigné à 45°C selon IEC 60947
    77.6 A
  • Courant assigné à 5°C selon IEC 60947
    102 A
  • Courant assigné à 50°C selon IEC 60947
    75.1 A
  • Courant assigné à 55°C selon IEC 60947
    72.6 A
  • Courant assigné à 60°C selon IEC 60947
    70 A
  • Courant assigné à 65°C selon IEC 60947
    67.2 A
  • Courant assigné à 70°C selon IEC 60947
    64.3 A
  • Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
    4.5 kA
  • Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2)
    4.5 kA
  • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
    15 kA
  • Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
    15 kA
  • Pouvoir de coupure de service Ics AC selon IEC 60947-2
    50 %
  • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
    15 kA
  • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
    15 kA
  • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
    15 kA
  • Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
    15 kA
Courant / tempé­ra­ture
  • Courant assigné à -25°C
    115 A
  • Courant assigné à -20°C
    112 A
  • Courant assigné à -15°C
    109 A
  • Courant assigné à -10°C
    106 A
  • Courant assigné à -5°C
    102 A
  • Courant assigné à 0°C
    99.2 A
  • Courant assigné à 5°C
    96 A
  • Courant assigné à 10°C
    92.8 A
  • Courant assigné à 15°C
    89.6 A
  • Courant assigné à 20°C
    86.4 A
  • Courant assigné à 25°C
    83.2 A
  • Courant assigné à 30°C
    80 A
  • Courant assigné à 35°C
    77.6 A
  • Courant assigné à 40°C
    75.1 A
  • Courant assigné à 45°C
    72.6 A
  • Courant assigné à 50°C
    70 A
  • Courant assigné à 55°C
    67.2 A
  • Courant assigné à 60°C
    64.3 A
Coef­fi­cient de correc­tion du courant
  • Coef­fi­cient de correc­tion du courant nominal pour 2 appa­reils juxta­posés
    1
  • Coef­fi­cient de correc­tion du courant nominal pour 3 appa­reils juxta­posés
    0.95
  • Coef­fi­cient de correc­tion du courant nominal pour 4 et 5 appa­reils juxta­posés
    0.9
  • Coef­fi­cient de correc­tion du courant nominal pour 6 appa­reils juxta­posés
    0.85
Dimen­sions
  • Profon­deur produit installé
    70 mm
  • Hauteur produit installé
    90 mm
  • Largeur produit installé
    106 mm
Fréquence
  • Fréquence
    50 à 60 Hz
Puis­sance
  • Puis­sance dissipée totale sous IN
    25.71 W
  • Puis­sance dissipée par pôle à In
    6.68 W
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    4000
  • Endu­rance méca­nique nombre de manoeuvres
    20000
Instal­la­tion, montage
  • Type de raccor­de­ment haut pour produits modu­laires
    Borne à vis
  • Couple de serrage
    3,5 à 5Nm
  • Type de loquet haut pour produits modu­laires
    Plas­tique
  • Type de loquet bas pour produits modu­laires
    Plas­tique
  • Type de raccor­de­ment bas pour produits modu­laires
    Borne à vis
  • Démon­ta­bi­lité haute pour produits modu­laires
    Oui
  • Démon­ta­bi­lité basse pour produits modu­laires
    Oui
Connexion
  • Section de raccor­de­ment des bornes aval à vis, en câble souple
    1 / 50 mm²
  • Section de raccord bornes aval en câble rigide
    1 / 70 mm²
  • Section de raccor­de­ment en câble souple
    50mm²
  • Section de raccor­de­ment en câble rigide
    70 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble rigide
    1 / 70 mm²
  • Section de raccor­de­ment des bornes amont à vis, en câble souple
    1 / 50 mm²
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
    1 / 70 mm²
  • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
    1 / 50 mm²
Stan­dards
  • Texte norme
    EN 60898-1 ; IEC 60947-2
  • Direc­tive euro­péenne WEEE
    concerné
Sécu­rité
  • Indice de protec­tion IP
    IP20
  • Conforme REACH
    Oui
  • Conforme RoHS
    Oui
  • Sans halo­gène
    Non
Condi­tions d'uti­li­sa­tion
  • Degré de pollu­tion suivant IEC 60664 / IEC 60947-2
    3
  • Classe de limi­ta­tion d'énergie I²t
    3
  • Alti­tude
    2000 m
  • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
    tous climats
Tempé­ra­ture
  • Tempé­ra­ture de cali­bra­tion
    30 °C

Documents

Plus de téléchargements
*Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
