Alignement des bornes hautes pour produits modulaires
Bornes alignées
Alignement des bornes basses pour produits modulaires
Bornes alignées
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
6 kA
Tension assignée d'emploi Ue
230 / 400 V
Type de tension d'alimentation
AC
Fréquence assignée
50/60 Hz
Tension
Tension assignée d'isolement
500 V
Tension assignée de tenue aux chocs
4000 V
Intensité du courant
Courant assigné nominal
10 A
Pouvoir de coupure de service Ics AC selon IEC 60898-1
6 kA
Valeur du seuil mini/max de fonctionnement thermique en alternatif
1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif
5 / 10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC
7 / 15 In
Valeur du seuil min/maxi du fonctionnement thermique DC
1.13 / 1.45 In
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
3 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1
6 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
10 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2
10 kA
Courant / température
Courant assigné à -25°C
13.3 A
Courant assigné à -20°C
13.1 A
Courant assigné à -15°C
12.8 A
Courant assigné à -10°C
12.5 A
Courant assigné à -5°C
12.2 A
Courant assigné à 0°C
11.9 A
Courant assigné à 5°C
11.6 A
Courant assigné à 10°C
11.3 A
Courant assigné à 15°C
11 A
Courant assigné à 20°C
10.7 A
Courant assigné à 25°C
10.4 A
Courant assigné à 30°C
10 A
Courant assigné à 35°C
9.6 A
Courant assigné à 40°C
9.3 A
Courant assigné à 45°C
8.9 A
Courant assigné à 50°C
8.4 A
Courant assigné à 55°C
8 A
Courant assigné à 60°C
7.5 A
Courant assigné à 65°C
7 A
Courant assigné à 70°C
6.5 A
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés
0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés
0.85
Coefficient de correction du déclenchement magnétique à 100Hz
1.1
Coefficient de correction du déclenchement magnétique à 200Hz
1.2
Coefficient de correction du déclenchement magnétique à 400Hz
1.5
Coefficient de correction du déclenchement magnétique à 60Hz
1
Dimensions
Profondeur produit installé
70 mm
Hauteur produit installé
83 mm
Largeur produit installé
52.5 mm
Fréquence
Fréquence
50 à 60 Hz
Puissance
Puissance dissipée totale sous IN
5.8 W
Puissance dissipée par pôle à In
2 W
Endurance
Endurance électrique en nombre de cycles
4000
Endurance mécanique nombre de manoeuvres
20000
Installation, montage
Type de raccordement haut pour produits modulaires
Borne à vis
Couple de serrage
2,8Nm
Type de raccordement bas pour produits modulaires
Borne biconnect
Connexion
Section de raccordement des bornes amont et aval à vis, en câble rigide
1 / 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple
1 / 25 mm²
Standards
Texte norme
EN 60898-1
Directive européenne WEEE
concerné
Sécurité
Indice de protection IP
IP20
Conformité REACH
Non
Conforme à la directive RoHS
Oui
Sans halogène
Non
Conditions d'utilisation
Température de service
-25…70 °C
Classe de limitation d'énergie I²t
3
Altitude
2000 m
Température de stockage/transport
-25…80 °C

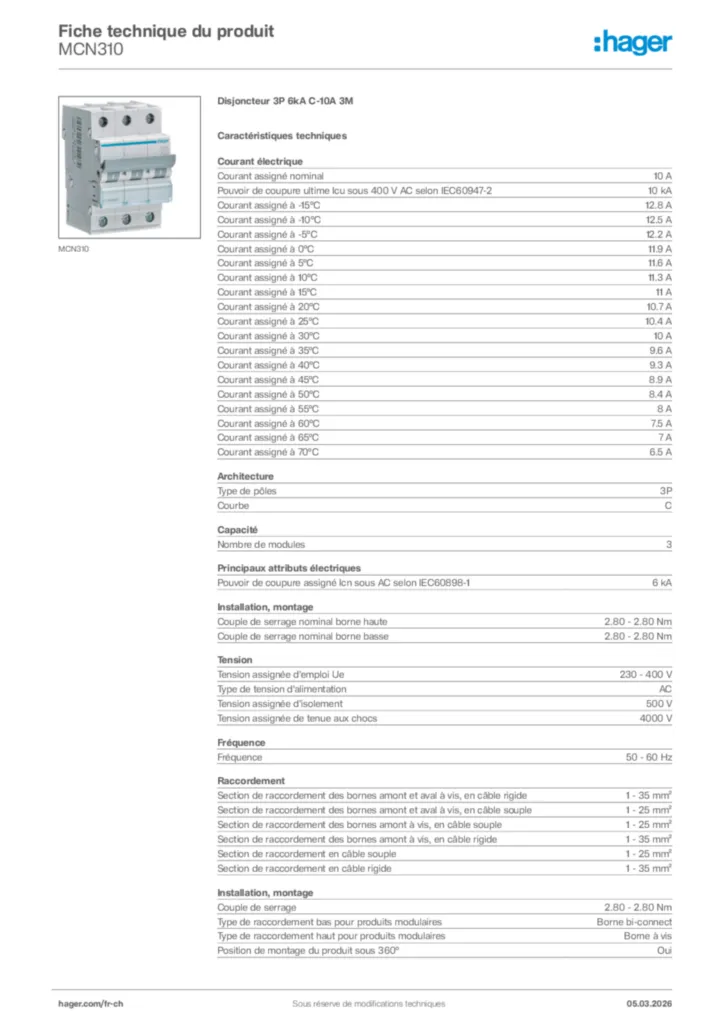

Documents
