    Disjoncteur Hager MCB, nombre de pôles (total) 4, tension assignée 400 V, caractéristique de déclenchement C, courant assigné 20 A, largeur en unités de division 6
    EAN
    3250613232078
    E-nr.
    807 880 124
    VPE
    1 pc.
    Groupe de rabais
    N4
    • Disjonc­teurs modu­laires (MCB)

    Disjoncteur Hager MCB 4P 400V type C 20A 6UM HMX420

    Prix*
    277.00 CHF
    / pc. *
    277.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Disjoncteur Hager MCB 4P 400V type C 20A 6UM

    HMX420

    • Accessoires
    • Caractéristiques techniques
    • Informations environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

  • Voir plus (13)
    • Bloc diffé­ren­tiel 125 A TYPE A-HI 2 produit(s) disponible(s)
    • Fonc­tions inter­ve­rouillage 2 produit(s) disponible(s)
    • Fonc­tions de sépa­ra­tion de phase 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • Acces­soires méca­niques pour appa­reillage basse tension 1 produit(s) disponible(s)
    • Déclen­cheur à sous-­ten­sion 1 produit(s) disponible(s)

    Complétez votre système

    • Bloc diffé­ren­tiel 125 A TYPE A-HI
    • Fonc­tions inter­ve­rouillage
    • Fonc­tions de sépa­ra­tion de phase
    • Cache-­borne
    • Acces­soires méca­niques pour appa­reillage basse tension
    • Déclen­cheur à sous-­ten­sion
    • bobine à émis­sion
    • Bloc de contact auxi­liaire
    • BTH480E

      Bloc différentiel 4P 125A Réglable type haute immunité
      1 050.00 CHF  / pc.*
    • BDH480E

      Bloc différentiel 4P 125A 30mA type A haute immunité
      999.00 CHF  / pc.*
    • MZN175

      Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
      15.40 CHF  / pc.*
    • MZN176

      Fil de verrouillage pour produits modulaires
      19.75 CHF  / 10 pc.*
    • MZN131

      Jeu de 3 séparateurs de phase
      30.35 CHF  / jeu*
    • MZN130

      Cache borne 1P
      6.55 CHF  / pc.*
    • LZ060

      Intercalaire de dissipation
      1.55 CHF  / pc.*
    • MZ206

      Bobine manque tension 230V AC
      61.10 CHF  / pc.*
    • MZ204

      Bobine à émission 24-48V AC 12-48V DC
      64.50 CHF  / pc.*
    • MZ203

      Bobine à émission 230-415V AC 110-130V DC
      61.10 CHF  / pc.*
    • MZ202

      Contact signal défaut 10+1F 6A 240V AC
      28.15 CHF  / pc.*
    • MZ201

      Contact auxiliaire 10+1F 6A 240V AC
      24.30 CHF  / pc.*
    • MZ221

      Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
      27.05 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      20 A
    • Pouvoir de coupure ultime Icu AC selon IEC60947-2
      50 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      50 kA
    Archi­tec­ture
    • Type de pôles
      4P
    • Courbe
      C
    Capa­cité
    • Nombre de modules
      6
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      50 kA
    Instal­la­tion, montage
    • Couple de serrage nominal borne haute
      3,60 - 3,60 Nm
    • Couple de serrage nominal borne basse
      3,60 - 3,60 Nm
    • Couple de serrage
      3,5 - 5,0 Nm
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne à vis
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    • Posi­tion de montage du produit sous 360°
      Oui
    Tension
    • Tension assi­gnée d'em­ploi Ue
      415 - 415 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension assi­gnée d'iso­le­ment
      500 V
    • Tension assi­gnée de tenue aux chocs
      6000 V
    Fréquence
    • Fréquence
      50 - 60 Hz
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 70 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 50 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble souple
      1 - 50 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble rigide
      1 - 70 mm²
    • Section de raccor­de­ment en câble souple
      50 mm²
    • Section de raccor­de­ment en câble rigide
      70 mm²
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    Condi­tions d'uti­li­sa­tion
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      3
    • Classe de limi­ta­tion d'énergie I²t
      3
    • Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion
      Pout tous climats
    • Tempé­ra­ture de service
      -25 - 70 °C
    Puis­sance
    • Puis­sance dissipée totale sous IN
      7,75 W
    Connec­ti­vité
    • Aligne­ment des bornes hautes pour appa­reils modu­laires
      Bornes alignées
    • Aligne­ment des bornes basses pour appa­reils modu­laires
      Bornes alignées
    Dimen­sions
    • Hauteur
      90 mm
    • Largeur
      106 mm
    • Profon­deur
      70 mm

    Informations environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Conformité REACH Oui

    Attestations et documents

    Document PEP en-GB 2022-09-23
    PDF
    378,48 kB
    Déclaration REACH HMX420
    PDF
    Rapport RoHS HMX420
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image HMX420 | Hager Suisse

      Image produit HMX420

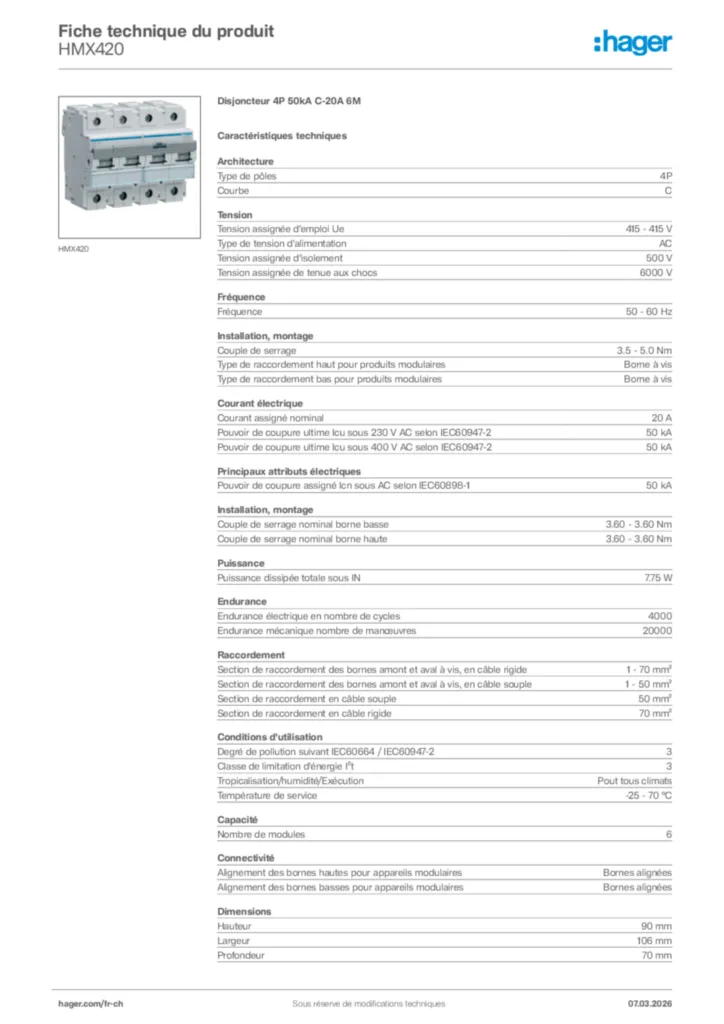

    • Fiche technique

      Image Hager Fiche technique du produit HMX420 | Hager Suisse

      Hager Fiche technique du produit HMX420

      Disjoncteur 4P 50kA C-20A 6M

      PDF

    • Guide d'installation

      Image notice verrouillage manette disjoncteur 125A modulaire | Hager Suisse

      notice verrouillage manette disjoncteur 125A modulaire

      Guide d'installation International 2020-01-01

      PDF
      26,38 kB

    • Déclaration de conformité

      Image Déclaration de conformité en-US 2026-07-14 | Hager Suisse

      Déclaration de conformité en-US 2026-07-14

      PDF
      270,06 kB
