Disjoncteur Hager MCB 2P 415V type C 13A Icn 10kA Icu 15kA 2UM NCN213

Disjoncteur Hager MCB, nombre de pôles (total) 2, tension assignée 415 V, caractéristique de déclenchement C, courant assigné 13 A, capacité de commutation assignée Icn selon EN 60898 à 400 V 10 kA, capacité de commutation assignée Icu selon IEC 60947-2 à 400 V 15 kA, largeur en unités de division 2
EAN
3250614614767
E-nr.
806 659 054
VPE
6 Pièces
Groupe de rabais
N2
Prix*
53.00 CHF
/ pc. *

Complétez votre système

Accessoires optionnels

  • Voir plus (17)
    • Bloc de contact auxi­liaire 3 produit(s) disponible(s)
    • Jeu de barres de phase modu­laire 3 produit(s) disponible(s)
    • Capu­chon/­bande de protec­tion pour jeu de barres de phase 1 produit(s) disponible(s)
    • Fonc­tions inter­ve­rouillage 2 produit(s) disponible(s)
    • bobine à émis­sion 2 produit(s) disponible(s)
    • Déclen­cheur à sous-­ten­sion 1 produit(s) disponible(s)

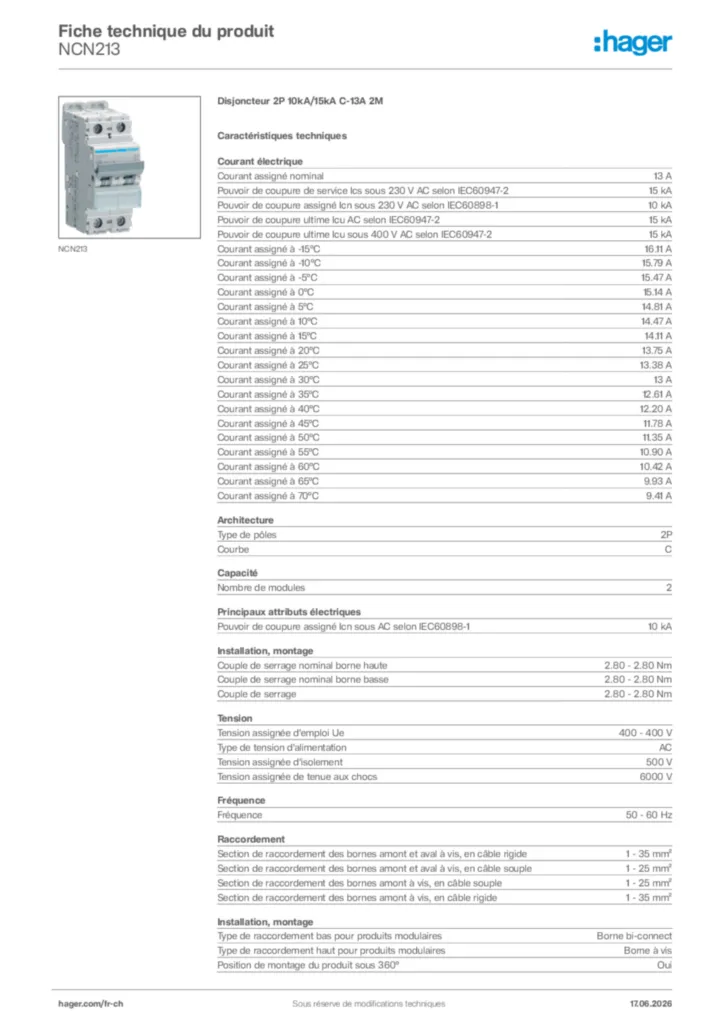

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      13 A
    • Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
      15 kA
    • Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
      10 kA
    • Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2
      30 kA
    • Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
      15 kA
    • Courant assigné à -25°C
      16,72 A
    • Courant assigné à -20°C
      16,42 A
    • Courant assigné à -15°C
      16,11 A
    • Courant assigné à -10°C
      15,79 A
    • Courant assigné à -5°C
      15,47 A
    • Courant assigné à 0°C
      15,14 A
    • Courant assigné à 5°C
      14,81 A
    • Courant assigné à 10°C
      14,47 A
    • Courant assigné à 15°C
      14,11 A
    • Courant assigné à 20°C
      13,75 A
    • Courant assigné à 25°C
      13,38 A
    • Courant assigné à 30°C
      13 A
    • Courant assigné à 35°C
      12,61 A
    • Courant assigné à 40°C
      12,20 A
    • Courant assigné à 45°C
      11,78 A
    • Courant assigné à 50°C
      11,35 A
    • Courant assigné à 55°C
      10,90 A
    • Courant assigné à 60°C
      10,42 A
    • Courant assigné à 65°C
      9,93 A
    • Courant assigné à 70°C
      9,41 A
    Archi­tec­ture
    • Type de pôles
      2P
    • Courbe
      C
    Capa­cité
    • Nombre de modules
      2
    Prin­ci­paux attri­buts élec­triques
    • Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
      10 kA
    Instal­la­tion, montage
    • Couple de serrage nominal borne haute
      2,80 - 2,80 Nm
    • Couple de serrage nominal borne basse
      2,80 - 2,80 Nm
    • Couple de serrage
      2,80 - 2,80 Nm
    • Type de raccor­de­ment bas pour produits modu­laires
      Borne bi-connect
    • Type de raccor­de­ment haut pour produits modu­laires
      Borne à vis
    • Posi­tion de montage du produit sous 360°
      Oui
    Tension
    • Tension assi­gnée d'em­ploi Ue
      400 - 400 V
    • Type de tension d'ali­men­ta­tion
      AC
    • Tension assi­gnée d'iso­le­ment
      500 V
    • Tension assi­gnée de tenue aux chocs
      6000 V
    Fréquence
    • Fréquence
      50 - 60 Hz
    Raccor­de­ment
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide
      1 - 35 mm²
    • Section de raccor­de­ment des bornes amont et aval à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble souple
      1 - 25 mm²
    • Section de raccor­de­ment des bornes amont à vis, en câble rigide
      1 - 35 mm²
    Sécu­rité
    • Indice de protec­tion IP
      IP20
    • Distance de la grille
      60 mm
    Condi­tions d'uti­li­sa­tion
    • Degré de pollu­tion suivant IEC60664 / IEC60947-2
      2
    • Classe de limi­ta­tion d'énergie I²t
      3
    • Tempé­ra­ture de service
      -25 - 70 °C
    Puis­sance
    • Puis­sance dissipée totale sous IN
      4,58 W
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      4000
    • Endu­rance méca­nique nombre de manœuvres
      20000
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    • Aligne­ment des bornes hautes pour appa­reils modu­laires
      Bornes alignées
    • Aligne­ment des bornes basses pour appa­reils modu­laires
      Bornes alignées
    Dimen­sions
    • Hauteur
      83 mm
    • Largeur
      35 mm
    • Profon­deur
      70 mm

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    Document PEP en-GB 2025-11-20
    PDF
    67,85 MB
    Hager REACH declaration NCN213
    PDF
    Hager Rapport RoHS NCN213
    PDF
