Disjoncteur Hager MCB quickconnect, nombre de pôles (total) 3, tension assignée 400 V, caractéristique de déclenchement C, courant assigné 16 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 6 kA, largeur en unités de division 3
EAN
3250614319884
E-nr.
805 679 104
VPE
4 Pièces
Groupe de rabais
M4
Disjoncteur Hager MCB quickconnect 3P 400V type C 16A Icn 6kA 3UM MCS316C
Prix*
83.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Accessoires pour connectique basse tension 1 produit(s) disponible(s) -
Jeu de barres de phase modulaire 6 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s) -
Déclencheur à sous-tension 1 produit(s) disponible(s)
Complétez votre système
-
U841
plastron de plombage
13.25 CHF / pc.*
-
KDN380A
Barre de pontage 3P 80A fourche 16mm² 12M
20.65 CHF / pc.* -
KDN383BBarre de pontage 3P 80A fourche 16mm² 48C pour disjoncteur 3P + auxiliaire 0.5M
87.20 CHF / pc.* -
KDN380BBarre de pontage 3P 80A fourche 16mm² 57M
85.50 CHF / pc.* -
KD353ACPeigne de raccordement compact 3P, 3L*, 7M
13.15 CHF / pc.* -
KD383ACPeigne de raccordement compact 3P, 3L*, 12M
24.10 CHF / pc.* -
KD383FCPeigne de raccordement compact 3P
31.35 CHF / pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
28.15 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
24.30 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
27.05 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
64.50 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
61.10 CHF / pc.*
-
MZ206
Bobine manque tension 230V AC
61.10 CHF / pc.*
-
LZ060Intercalaire de dissipation
1.55 CHF / pc.*
-
MZS173Sectionneur de neutre 20A Quick-Connect
14.50 CHF / pc.*
-
MZN110Capot cache-borne inférieur IP2X pour disjoncteur
3.25 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Courant assigné à -15°C20,12 A
-
Courant assigné à -10°C19,71 A
-
Courant assigné à -5°C19,28 A
-
Courant assigné à 0°C18,85 A
-
Courant assigné à 5°C18,40 A
-
Courant assigné à 10°C17,95 A
-
Courant assigné à 15°C17,48 A
-
Courant assigné à 20°C17 A
-
Courant assigné à 25°C16,51 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15,47 A
-
Courant assigné à 40°C14,93 A
-
Courant assigné à 45°C14,37 A
-
Courant assigné à 50°C13,78 A
-
Courant assigné à 55°C13,16 A
-
Courant assigné à 60°C12,52 A
-
Courant assigné à 65°C11,84 A
-
Courant assigné à 70°C11,12 A
Architecture
-
Type de pôles3P
-
CourbeC
Capacité
-
Nombre de modules3
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
-
Type de raccordement haut pour produits modulairesQuickConnect
-
Position de montage du produit sous 360°Oui
Tension
-
Tension assignée d'emploi Ue230 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
-
Section de raccordement en câble souple1 - 25 mm²
-
Section de raccordement des bornes aval Quick Connect, en câble souple1,5 - 4,0 mm²
-
Section de raccordement en câble rigide1 - 35 mm²
-
Section de raccordement des bornes aval Quick Connect, en câble rigide1,5 - 4,0 mm²
Sécurité
-
Indice de protection IPIP20
-
Distance de la grille35 mm
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN6,99 W
Connectivité
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Type de connection / priseQuickConnect
Dimensions
-
Hauteur83,40 mm
-
Largeur52,50 mm
-
Profondeur70 mm
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit MCS316C
-
Fiche technique

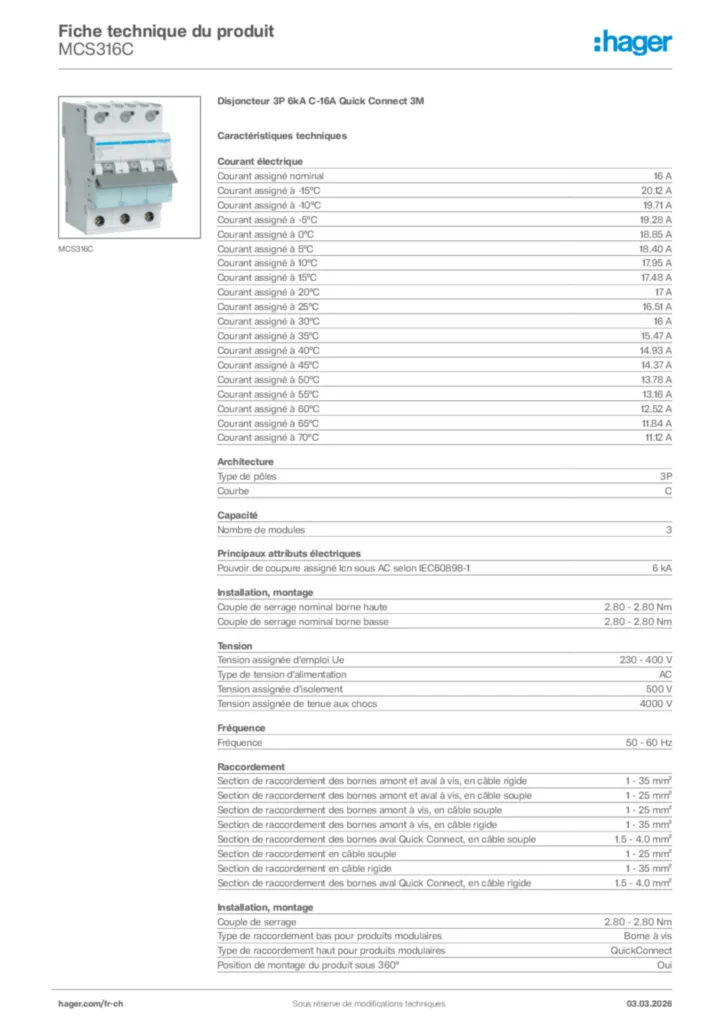

Hager Fiche technique du produit MCS316C
Disjoncteur 3P 6kA C-16A Quick Connect 3M
PDF -
Déclaration de conformité
Déclaration de conformité en-GB 2025-11-13
PDF813,16 kB
Déclaration de conformité en-US 2026-07-15
PDF258,27 kB
