Disjoncteur Hager MCB quickconnect, nombre de pôles (total) 3, tension assignée 400 V, caractéristique de déclenchement C, courant assigné 13 A, capacité de commutation assignée Icn selon EN 60898 à 230 V 6 kA, largeur en unités de division 3

EAN

3250614319877

E-nr.

805 689 104

VPE

4 Pièces

Groupe de rabais

Disjoncteurs modulaires (MCB)

Disjoncteur Hager MCB quickconnect 3P 400V type C 13A Icn 6kA 3UM MCS313C

Name: MCS313C
Brand: Hager
SKU: MCS313C3
Price: 83 CHF

Prix*

83.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Informations environnementales
Documents
Plus de produits

Télécharger la fiche produit

Complétez votre système

Accessoires pour connectique basse tension 1 produit(s) disponible(s)
Jeu de barres de phase modulaire 6 produit(s) disponible(s)
Fonctions interverouillage 1 produit(s) disponible(s)
Bloc de contact auxiliaire 3 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

13 A
Courant assigné à -15°C

16,07 A
Courant assigné à -10°C

15,76 A
Courant assigné à -5°C

15,44 A
Courant assigné à 0°C

15,11 A
Courant assigné à 5°C

14,78 A
Courant assigné à 10°C

14,44 A
Courant assigné à 15°C

14,10 A
Courant assigné à 20°C

13,74 A
Courant assigné à 25°C

13,38 A
Courant assigné à 30°C

13 A
Courant assigné à 35°C

12,61 A
Courant assigné à 40°C

12,21 A
Courant assigné à 45°C

11,80 A
Courant assigné à 50°C

11,37 A
Courant assigné à 55°C

10,93 A
Courant assigné à 60°C

10,47 A
Courant assigné à 65°C

9,98 A
Courant assigné à 70°C

9,47 A

Type de pôles

3P
Courbe

C

Nombre de modules

3

Pouvoir de coupure assigné Icn sous AC selon IEC60898-1

6 kA

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

QuickConnect
Position de montage du produit sous 360°

Oui

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²
Section de raccordement en câble souple

1 - 25 mm²
Section de raccordement des bornes aval Quick Connect, en câble souple

1,5 - 4,0 mm²
Section de raccordement en câble rigide

1 - 35 mm²
Section de raccordement des bornes aval Quick Connect, en câble rigide

1,5 - 4,0 mm²

Indice de protection IP

IP20
Distance de la grille

35 mm

Degré de pollution suivant IEC60664 / IEC60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Pout tous climats
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

6,27 W

Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Type de connection / prise

QuickConnect

Hauteur

83,40 mm
Largeur

52,50 mm
Profondeur

70 mm

Informations environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

PEP - MCB 1P 6kA B-16A, 1 module (English)

PDF

67,85 MB

Hager déclaration REACH MCS313C

PDF

Hager Rapport RoHS MCS313C

PDF

Documents

Image produit

Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

Image produit MCS313C

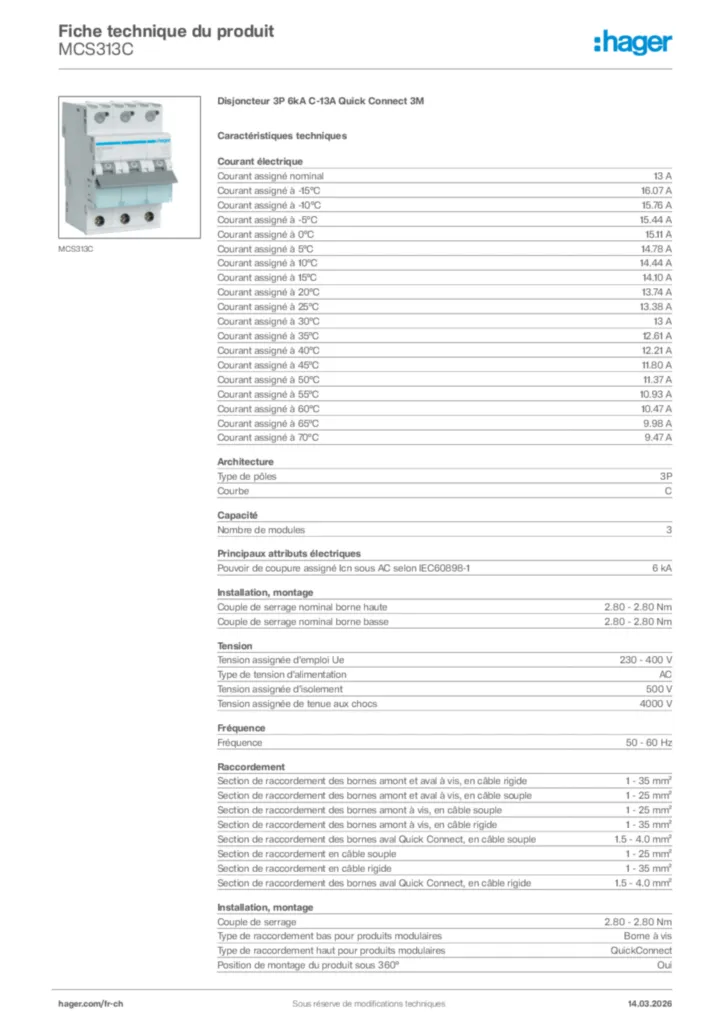

Fiche technique
