Disjoncteur Hager MCB 2P 415V type C 3A Icn 6kA 2UM MCN203
EAN
3250614311253
E-nr.
805 644 004
VPE
6 Pièces
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Le produit n’est malheureusement plus livrable. Veuillez commander les produits suivants en tant que remplacement ou extension : NCN203
Le produit n’est malheureusement plus livrable. Veuillez commander les produits suivants en tant que remplacement ou extension. Les fonctions du produit de remplacement n’étant pas absolument identiques, veuillez observer les remarques correspondantes avant de passer la commande. NCN204
Le produit n’est malheureusement plus livrable. Veuillez commander les produits suivants en tant que remplacement ou extension. Les fonctions du produit de remplacement n’étant pas absolument identiques, veuillez observer les remarques correspondantes avant de passer la commande. NCN204
Complétez votre système
Accessoires optionnels
-
Capuchon/bande de protection pour jeu de barres de phase 1 produit(s) disponible(s) -
Jeu de barres de phase modulaire 3 produit(s) disponible(s) -
Accessoires pour connectique basse tension 1 produit(s) disponible(s) -
Fonctions interverouillage 2 produit(s) disponible(s) -
Bloc de contact auxiliaire 3 produit(s) disponible(s) -
bobine à émission 2 produit(s) disponible(s)
Complétez votre système
-
KZN023
Bouchon latéral pour barres de pontage 2P et 3P
9.45 CHF / 10 pc.*
-
KDN263A
Barre de pontage 2P 63A fourche 10mm² 12M
14.00 CHF / pc.* -
KDN280BBarre de pontage 2P 80A fourche 16mm² 57M
60.30 CHF / pc.* -
KDN280ABarre de pontage 2P 80A fourche 16mm² 12M
14.40 CHF / pc.*
-
U841
plastron de plombage
12.45 CHF / pc.*
-
MZN175
Kit de verrouillage manette plombable pour disjoncteur - inter dif - disj dif
14.35 CHF / pc.* -
MZN176Fil de verrouillage pour produits modulaires
18.40 CHF / 10 pc.*
-
MZ202
Contact signal défaut 10+1F 6A 240V AC
26.25 CHF / pc.* -
MZ201Contact auxiliaire 10+1F 6A 240V AC
22.65 CHF / pc.* -
MZ221Contact auxiliaire bas niveau 1F+1O 5/10mA 12/48V AC/DC
25.20 CHF / pc.*
-
MZ204
Bobine à émission 24-48V AC 12-48V DC
59.90 CHF / pc.* -
MZ203Bobine à émission 230-415V AC 110-130V DC
56.80 CHF / pc.*
-
MZ206Bobine manque tension 230V AC
56.80 CHF / pc.*
-
LZ060Intercalaire de dissipation
1.45 CHF / pc.*
-
MZN173Sectionneur de neutre 63A
13.50 CHF / pc.* -
MZS173Sectionneur de neutre 20A Quick-Connect
13.50 CHF / pc.*
-
MZN110Capot cache-borne inférieur IP2X pour disjoncteur
3.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal3 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-210 kA
-
Courant assigné à -15°C3,8 A
-
Courant assigné à -10°C3,7 A
-
Courant assigné à -5°C3,7 A
-
Courant assigné à 0°C3,6 A
-
Courant assigné à 5°C3,5 A
-
Courant assigné à 10°C3,4 A
-
Courant assigné à 15°C3,3 A
-
Courant assigné à 20°C3,2 A
-
Courant assigné à 25°C3,1 A
-
Courant assigné à 30°C3 A
-
Courant assigné à 35°C2,9 A
-
Courant assigné à 40°C2,8 A
-
Courant assigné à 45°C2,7 A
-
Courant assigné à 50°C2,6 A
-
Courant assigné à 55°C2,4 A
-
Courant assigné à 60°C2,3 A
-
Courant assigné à 65°C2,2 A
-
Courant assigné à 70°C2 A
Architecture
-
Type de pôles2P
-
CourbeC
Capacité
-
Nombre de modules2
Installation, montage
-
Couple de serrage nominal borne haute2,80 - 2,80 Nm
-
Couple de serrage nominal borne basse2,80 - 2,80 Nm
-
Couple de serrage2,80 - 2,80 Nm
-
Type de raccordement bas pour produits modulairesBorne bi-connect
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Position de montage du produit sous 360°Oui
Principaux attributs électriques
-
Pouvoir de coupure assigné Icn sous AC selon IEC60898-16 kA
Tension
-
Tension assignée d'emploi Ue400 - 400 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement500 V
-
Tension assignée de tenue aux chocs4000 V
Fréquence
-
Fréquence50 - 60 Hz
Raccordement
-
Section de raccordement des bornes amont et aval à vis, en câble rigide1 - 35 mm²
-
Section de raccordement des bornes amont et aval à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble souple1 - 25 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 35 mm²
-
Section de raccordement en câble souple1 - 25 mm²
-
Section de raccordement en câble rigide1 - 35 mm²
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Degré de pollution suivant IEC60664 / IEC60947-22
-
Classe de limitation d'énergie I²t3
-
Tropicalisation/humidité/ExécutionPout tous climats
-
Température de service-25 - 70 °C
Puissance
-
Puissance dissipée totale sous IN4 W
Connectivité
-
Type de connection / priseBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur83 mm
-
Largeur35 mm
-
Profondeur70 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit MCN203
-
Fiche technique

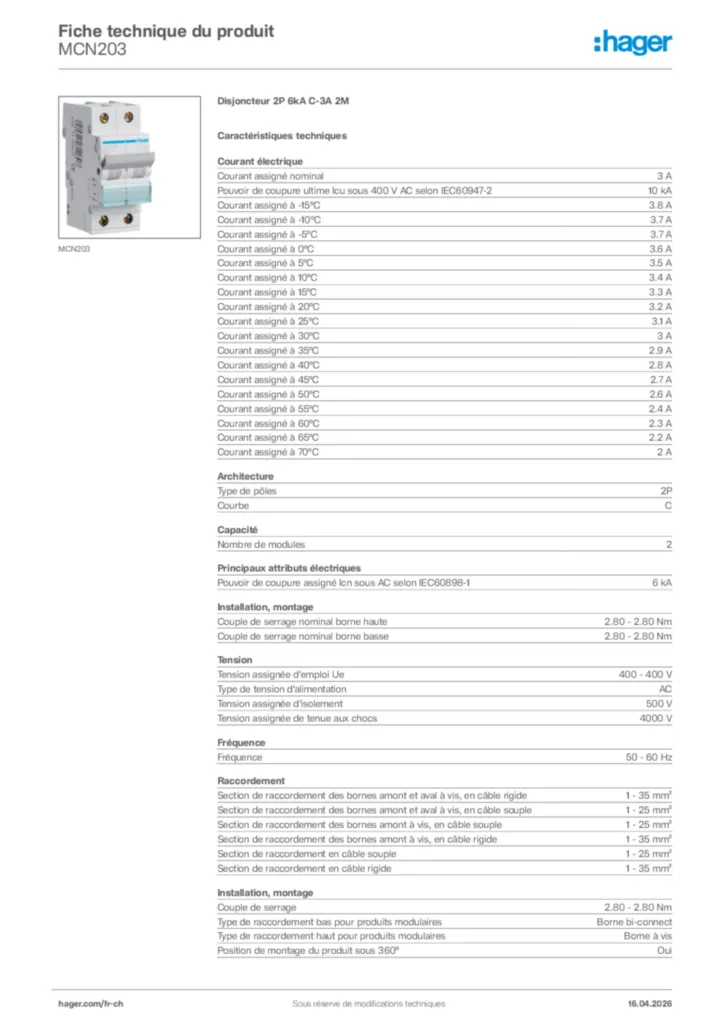

Hager Fiche technique du produit MCN203
Disjoncteur 2P 6kA C-3A 2M
PDF -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-05-05
PDF749,49 kB
Déclaration de conformité en-GB 2025-05-05
PDF753,40 kB
