Réglette sectionn. HPC 1000A 3 pôles commutable, séparation sur côté droit LVTR1000TPW

EAN
7611919362856
VPE
1 pc.
Groupe de rabais
52
Prix*
1 160.00 CHF
/ pc. *
1 160.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Réglette sectionn. HPC 1000A 3 pôles commutable, séparation sur côté droit

LVTR1000TPW

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Cache-­borne 1 produit(s) disponible(s)
  • Système de repé­rage 1 produit(s) disponible(s)
  • Jeu de barres 2 produit(s) disponible(s)

Complétez votre système

  • Cache-­borne
  • Système de repé­rage
  • Jeu de barres
  • LVZALE

    Capot d’espace de raccordement long pour réglette coupe-circuit HPC1-HPC3
    75.60 CHF  / pc.*
  • LVZIFT1000

    Porte-étiquette pour réglette de sectionnement 1000A
    7.60 CHF  / pc.*
  • CUC10

    Profilé C cuivre 840A longueur 3m 410mm²
    1 207.00 CHF  / pc.*
  • CUC6

    Profilé C cuivre 560A longueur 3m 250mm²
    308.00 CHF  / pc.*

Caractéristiques techniques

  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC22B400V
    1000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC23B400V
    1000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC22B500V
    1000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC21B690V
    1000 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC21B500V
    1000 A
Courant élec­trique
  • Courant assigné nominal
    1000 A
  • Courant de coupure crête
    15 kA
  • Courant assigné admis­sible sous 1 seconde IEC60947
    15 kA
Fusible
  • Taille de l'élé­ment fusible
    NH3
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
Raccor­de­ment
  • Section de raccor­de­ment en câble souple
    35 - 240 mm²
  • Section de raccor­de­ment en câble rigide
    35 - 240 mm²
  • Type de connexion / prise
    Borne à vis
Archi­tec­ture
  • Nombre de pôles
    3
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
Instal­la­tion, montage
  • Couple de serrage
    32 - 32 Nm
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    100
  • Endu­rance méca­nique nombre de manœuvres
    500
Sécu­rité
  • Indice de protec­tion IP
    IP2X
Tension
  • Tension assi­gnée d'iso­le­ment
    1000 V
  • Tension assi­gnée de tenue aux chocs
    12 kV
Dimen­sions
  • Distance des barres omnibus
    185 mm
  • Hauteur
    837 mm
  • Profon­deur
    190 mm
Puis­sance
  • Puis­sance dissipée totale sous IN
    318 W
Fréquence
  • Fréquence
    50 - 60 Hz
Protec­tion élec­trique
  • Avec indi­ca­teur de défaut
    Non

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conformité REACH Oui

Attestations et documents

REACH declaration LVTR1000TPW
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image LVTR1000TPW | Hager Suisse

    Image produit LVTR1000TPW

  • Fiche technique

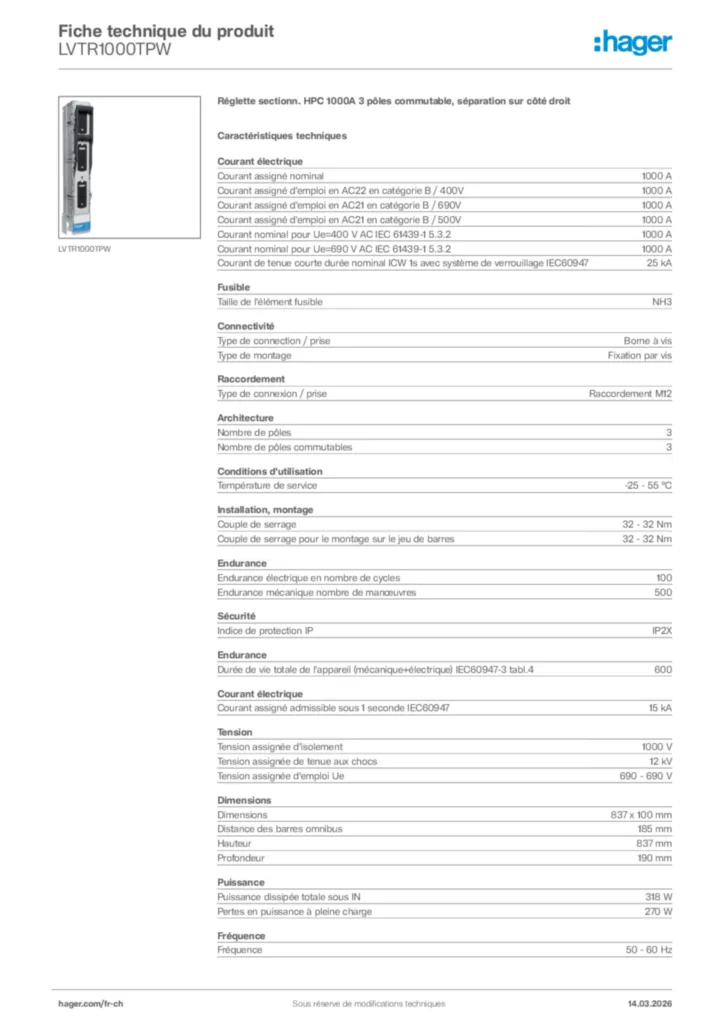

    Image Hager Fiche technique du produit LVTR1000TPW | Hager Suisse

    Hager Fiche technique du produit LVTR1000TPW

    Réglette sectionn. HPC 1000A 3 pôles commutable, séparation sur côté droit

    PDF

  • Mode d'emploi

    Image Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Suisse

    Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31

    PDF
    4,05 MB
    Image Notice d'installation pour Sectionnement longitudinale des barres omnibus et montage transformateur d’intensité index b | Hager Suisse

    Notice d'installation pour Sectionnement longitudinale des barres omnibus et montage transformateur d’intensité index b

    Mode d'emploi International 2021-06-25

    PDF
    2,11 MB

  • Déclaration de conformité

    Image Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3 | Hager Suisse

    Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3

    Déclaration de conformité International 2019-01-07

    PDF
    615,53 kB
    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB, de-DE 2023-09-14

    PDF
    699,79 kB
    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB, de-DE 2023-09-14

    PDF
    697,90 kB
