    • Accueil
    • Catalogue
    • Disjonc­teurs, inter­rup­teurs et appa­reils de protec­tion
    • Tech­nique de protec­tion HPC
    • weber.­ver­ti­group et acces­soires
    • LVTR1000SE
    EAN
    7611919350778
    VPE
    1 pc.
    Groupe de rabais
    52
    • weber.­ver­ti­group et acces­soires

    Réglette sectionn. HPC 1000A 1 pôle commutable, raccord côté droit inoxydable LVTR1000SE

    Prix*
    1 140.00 CHF
    / pc. *
    1 140.00 CHF
    / pc. *
    Trouver un grossiste
    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Sélectionnez un grossiste

    Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne

    Réglette sectionn. HPC 1000A 1 pôle commutable, raccord côté droit inoxydable

    LVTR1000SE

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Télécharger la fiche produit

    Complétez votre système

    Accessoires optionnels

    • Fonc­tions inter­ve­rouillage 1 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)
    • Système de repé­rage 1 produit(s) disponible(s)
    • Jeu de barres 2 produit(s) disponible(s)

    Complétez votre système

    • Fonc­tions inter­ve­rouillage
    • Cache-­borne
    • Système de repé­rage
    • Jeu de barres
    • LVZVR1000

      Fermeture pour couteaux de sectionnement HPC à LV taille 3 1000A
      155.50 CHF  / jeu*
    • LVZALE

      Capot d’espace de raccordement long pour réglette coupe-circuit HPC1-HPC3
      76.40 CHF  / pc.*
    • LVZIFT1000

      Porte-étiquette pour réglette de sectionnement 1000A
      7.70 CHF  / pc.*
    • CUC10

      Profilé C cuivre 840A longueur 3m 410mm²
      1 220.00 CHF  / pc.*
    • CUC6

      Profilé C cuivre 560A longueur 3m 250mm²
      311.00 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      1000 A
    • Courant assigné d'em­ploi en AC22 en caté­gorie B / 400V
      1000 A
    • Courant assigné d'em­ploi en AC21 en caté­gorie B / 690V
      1000 A
    • Courant assigné d'em­ploi en AC21 en caté­gorie B / 500V
      1000 A
    • Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2
      1000 A
    • Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2
      1000 A
    • Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC60947
      25 kA
    • Courant assigné admis­sible sous 1 seconde IEC60947
      15 kA
    Fusible
    • Taille de l'élé­ment fusible
      NH3
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    • Type de montage
      Fixa­tion par vis
    Raccor­de­ment
    • Type de connexion / prise
      Raccor­de­ment M12
    Archi­tec­ture
    • Nombre de pôles
      3
    • Nombre de pôles commu­tables
      1
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 55 °C
    Instal­la­tion, montage
    • Couple de serrage
      32 - 32 Nm
    • Couple de serrage pour le montage sur le jeu de barres
      32 - 32 Nm
    Sécu­rité
    • Indice de protec­tion IP
      IP2X
    Tension
    • Tension assi­gnée d'iso­le­ment
      1000 V
    • Tension assi­gnée de tenue aux chocs
      12 kV
    • Tension assi­gnée d'em­ploi Ue
      690 - 690 V
    Dimen­sions
    • Hauteur
      837 mm
    • Profon­deur
      190 mm
    Puis­sance
    • Puis­sance dissipée totale sous IN
      318 W
    • Pertes en puis­sance à pleine charge
      270 W
    Fréquence
    • Fréquence
      50 - 60 Hz
    Protec­tion élec­trique
    • Avec indi­ca­teur de défaut
      Non
    Fonc­tions
    • Double coupure
      Oui
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      100
    • Endu­rance méca­nique nombre de manœuvres
      500
    • Durée de vie totale de l'ap­pa­reil (méca­nique+­élec­trique) IEC60947-3 tabl.4
      600
    Matière
    • Contient des maté­riaux recy­clés (% du poids total du plas­tique)
      0

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conformité REACH Oui

    Attestations et documents

    REACH declaration LVTR1000SE
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image LVTR1000SE | Hager Suisse

      Image produit LVTR1000SE

    • Fiche technique

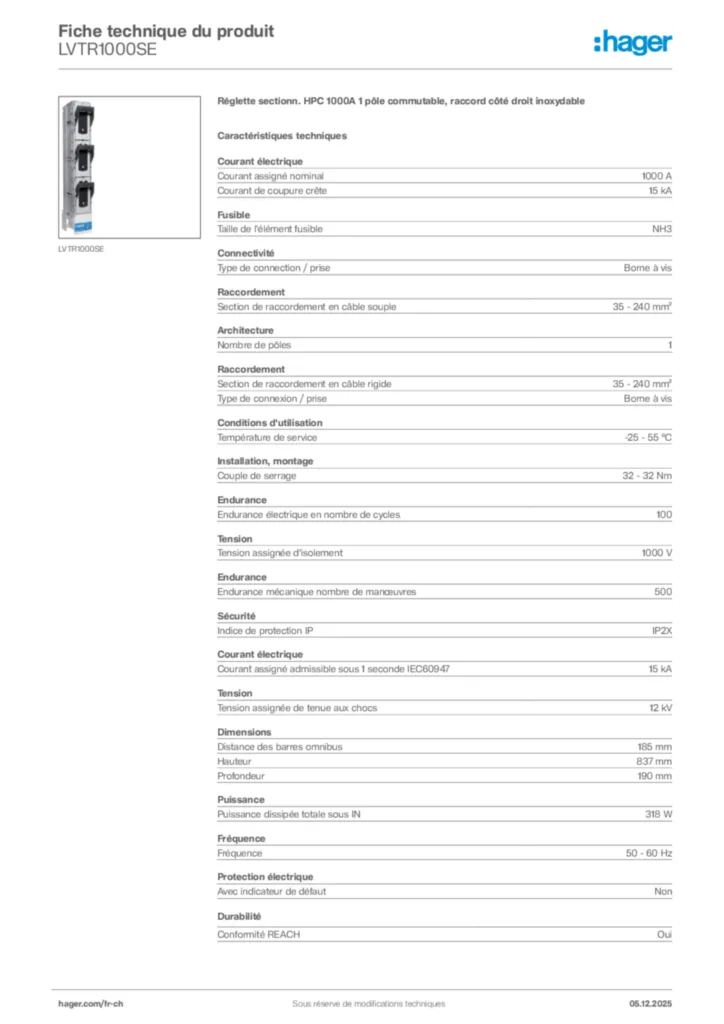

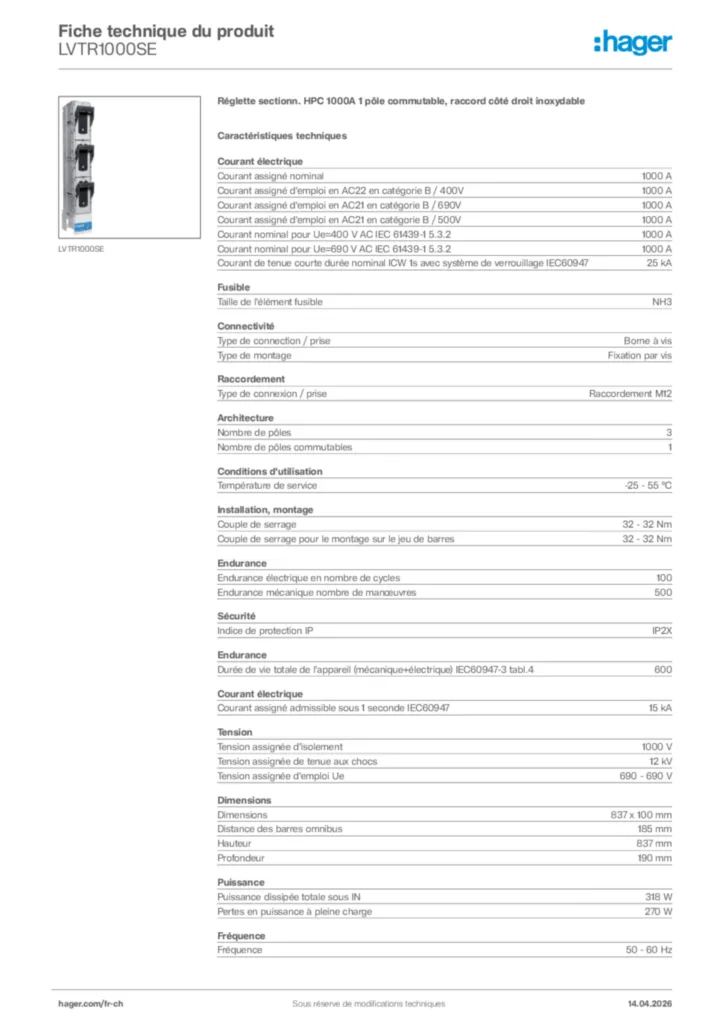

      Image Hager Fiche technique du produit LVTR1000SE | Hager Suisse

      Hager Fiche technique du produit LVTR1000SE

      Réglette sectionn. HPC 1000A 1 pôle commutable, raccord côté droit inoxydable

      PDF

    • Mode d'emploi

      Image Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Suisse

      Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31

      PDF
      3,70 MB

    • Déclaration de conformité

      Image Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3 | Hager Suisse

      Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3

      Déclaration de conformité International 2019-01-07

      PDF
      615,53 kB
      Image EU Declaration of Conformity | Hager Suisse

      EU Declaration of Conformity

      Déclaration de conformité en-GB, de-DE 2023-09-14

      PDF
      699,79 kB
      Image EU Declaration of Conformity | Hager Suisse

      EU Declaration of Conformity

      Déclaration de conformité en-GB, de-DE 2023-09-14

      PDF
      697,90 kB
    Plus de téléchargements

    Pièces de rechange

    Voir plus

    Découvrez les autres produits de cette gamme

      5
    • 1
      LVZKR - Borne de barre omnibus pour capot compartiment vide
      LVZKR
      Borne de barre omnibus pour capot compartiment vide
      Prix*
      25.35 CHF
      / jeu *
      25.35 CHF
      / jeu *
    • 2
      LVZRATV - Couvercle Hager profondeur 100mm DIN00 barre collectrice 100/185mm transparent
      LVZRATV
      Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
      Prix*
      64.70 CHF
      / pc. *
      64.70 CHF
      / pc. *
    • 3
      LVZ00RATV185 - Capot pour compartiment vide taille 00 185mm profondeur de montage 150mm
      LVZ00RATV185
      Capot pour compartiment vide taille 00 185mm profondeur de montage 150mm
      Prix*
      49.25 CHF
      / pc. *
      49.25 CHF
      / pc. *
    • 4
      LVZ00TB - Protection contre les contacts
      LVZ00TB
      Protection contre les contacts
      Prix*
      7.70 CHF
      / pc. *
      7.70 CHF
      / pc. *
    • 5
      LVZ00DA100-185 - Adaptateur double Hager pour DIN00 100/185mm rail M12 pour montage 2×LVS00100…
      LVZ00DA100-185
      Double adaptateur LV pour montage 00/100 sur jeux de barres à entraxe 185 mm
      Prix*
      62.10 CHF
      / pc. *
      62.10 CHF
      / pc. *
    *Données sous réserve d'erreurs et de modifications techniques. Les prix sont des prix commerciaux, hors TVA.
