Réglette coupe-circuit HPC3 630A 1 pôle commutable, 178-210mm raccord M12 LVSR3CEQ

EAN
7611919350358
VPE
1 pc.
Groupe de rabais
52
Prix*
483.00 CHF
/ pc. *
483.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Réglette coupe-circuit HPC3 630A 1 pôle commutable, 178-210mm raccord M12

LVSR3CEQ

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Plaque/­ca­che/­bar­rette d'ins­crip­tion 1 produit(s) disponible(s)
  • Jeu de fixa­tions de vis 2 produit(s) disponible(s)
  • Acces­soires méca­niques pour appa­reillage basse tension 5 produit(s) disponible(s)
  • Trans­for­ma­teur de courant 6 produit(s) disponible(s)
  • Système de repé­rage 1 produit(s) disponible(s)
  • Jeu de barres 2 produit(s) disponible(s)

Complétez votre système

  • Plaque/­ca­che/­bar­rette d'ins­crip­tion
  • Jeu de fixa­tions de vis
  • Acces­soires méca­niques pour appa­reillage basse tension
  • Trans­for­ma­teur de courant
  • Système de repé­rage
  • Jeu de barres
  • LVZRA

    Couvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
    59.00 CHF  / pc.*
  • LVZAE12R

    Élément de raccordement M12x35
    13.05 CHF  / pc.*
  • LVZAE8R

    Élément de raccordement M8x30
    10.45 CHF  / pc.*
  • LVZBR

    Raccord à boulon pour HPC1-HPC3 inoxydable
    30.70 CHF  / jeu*
  • LVZMR

    Tiroir avec écrou M12 pour raccord à vis M12 pour HPC1-HPC3
    15.85 CHF  / pc.*
  • LVZSM

    Prise de tension haut avec disjoncteur moteur 4, 0-6, 3A
    245.00 CHF  / pc.*
  • LVZSS

    Prise de tension en haut avec porte-fusibles D01
    217.00 CHF  / pc.*
  • LVZUB

    Feuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
    38.45 CHF  / jeu*
  • LVZW401K05G

    Transf. courant 400/5A 5VA cl.0.5s calibré
    154.50 CHF  / pc.*
  • LVZW601K05G

    Transf. courant 600/5A 5VA cl.0.5s calibré
    159.00 CHF  / pc.*
  • LVZW801K05G

    Transf. courant 800/5A 5VA cl.0.5s calibré
    185.00 CHF  / pc.*
  • LVZWB300G

    Bloc transf. courant pour LV HPC1-3 triphasé 300/5A 5VA classe 0.5s calibré
    403.00 CHF  / pc.*
  • LVZWB600G

    Bloc transf. courant pour LV HPC1-3 triphasé 600/5A 5VA classe 0.5s calibré
    403.00 CHF  / pc.*
  • LVZWB800G

    Bloc transf. courant pour LV HPC1-3 triphasé 800/5A 5VA classe 0.5s calibré
    470.00 CHF  / pc.*
  • LVZIFT3

    Porte-étiquette pour réglette coupe-circuit HPC3 630A
    8.45 CHF  / pc.*
  • CUC10

    Profilé C cuivre 840A longueur 3m 410mm²
    1 207.00 CHF  / pc.*
  • CUC6

    Profilé C cuivre 560A longueur 3m 250mm²
    308.00 CHF  / pc.*

Caractéristiques techniques

  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC23B400V
    630 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC22B500V
    630 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC21B690V
    630 A
  • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC21B800V
    400 A
Courant élec­trique
  • Courant assigné nominal
    630 A
  • Courant de coupure crête
    120 kA
  • Courant assigné de court-­cir­cuit pour Ue=400 V selon IEC61439-1 3.8.10.4
    120 kA
  • Courant assigné admis­sible sous 1 seconde IEC60947
    10 kA
Fusible
  • Taille de l'élé­ment fusible
    NH3
Connec­ti­vité
  • Type de connec­tion / prise
    Borne à vis
Raccor­de­ment
  • Section de raccor­de­ment en câble souple
    35 - 300 mm²
  • Section de raccor­de­ment en câble rigide
    35 - 300 mm²
  • Type de connexion / prise
    Borne à vis
Archi­tec­ture
  • Nombre de pôles
    1
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
Instal­la­tion, montage
  • Couple de serrage
    32 - 32 Nm
Endu­rance
  • Endu­rance élec­trique en nombre de cycles
    200
  • Endu­rance méca­nique nombre de manœuvres
    800
Sécu­rité
  • Indice de protec­tion IP
    IP2X
Tension
  • Tension assi­gnée d'iso­le­ment
    1000 V
  • Tension assi­gnée de tenue aux chocs
    12 kV
Dimen­sions
  • Distance des barres omnibus
    210 mm
  • Hauteur
    671 mm
  • Profon­deur
    190 mm
Puis­sance
  • Puis­sance dissipée totale sous IN
    111 W
Fréquence
  • Fréquence
    50 - 60 Hz
Protec­tion élec­trique
  • Avec indi­ca­teur de défaut
    Non

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

Attestations et documents

Hager déclaration REACH LVSR3CEQ
PDF
Hager Rapport RoHS LVSR3CEQ
PDF

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image LVSR3CEQ | Hager Suisse

    Image produit LVSR3CEQ

  • Fiche technique

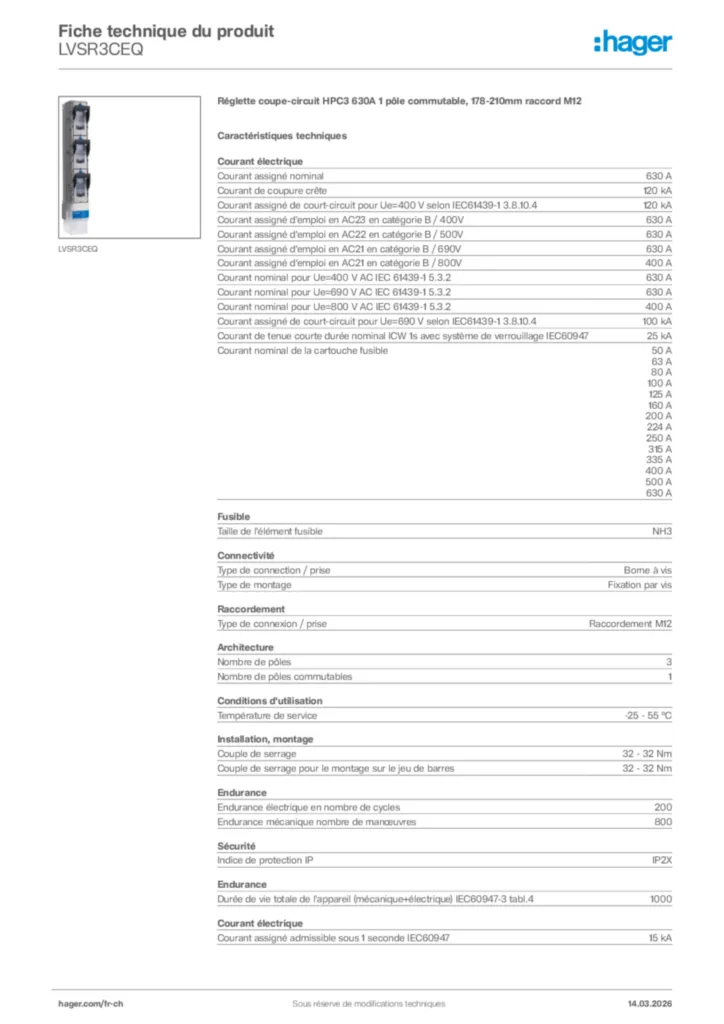

    Image Hager Fiche technique du produit LVSR3CEQ | Hager Suisse

    Hager Fiche technique du produit LVSR3CEQ

    Réglette coupe-circuit HPC3 630A 1 pôle commutable, 178-210mm raccord M12

    PDF

  • Mode d'emploi

    Image Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Suisse

    Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31

    PDF
    3,70 MB

  • Déclaration de conformité

    Image Déclaration de conformité en-GB 2025-03-31 | Hager Suisse

    Déclaration de conformité en-GB 2025-03-31

    PDF
    317,59 kB
    Image Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3 | Hager Suisse

    Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3

    Déclaration de conformité International 2019-01-07

    PDF
    615,53 kB
