Réglette coupe-circuit HPC2 400A 3 pôles commutable, raccord à boulon M12 LVSG2BP

EAN
7611919350525
VPE
1 pc.
Groupe de rabais
52
Prix*
398.00 CHF
/ pc. *
398.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Réglette coupe-circuit HPC2 400A 3 pôles commutable, raccord à boulon M12

LVSG2BP

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (16)
    • Acces­soire pour socles de fusibles NH 1 produit(s) disponible(s)
    • Plaque/­ca­che/­bar­rette d'ins­crip­tion 1 produit(s) disponible(s)
    • Support de barres omnibus 1 produit(s) disponible(s)
    • Jeu de fixa­tions de vis 2 produit(s) disponible(s)
    • Acces­soires méca­niques pour appa­reillage basse tension 5 produit(s) disponible(s)
    • Trans­for­ma­teur de courant 3 produit(s) disponible(s)

    Complétez votre système

    • Acces­soire pour socles de fusibles NH
    • Plaque/­ca­che/­bar­rette d'ins­crip­tion
    • Support de barres omnibus
    • Jeu de fixa­tions de vis
    • Acces­soires méca­niques pour appa­reillage basse tension
    • Trans­for­ma­teur de courant
    • Système de repé­rage
    • Jeu de barres
    • LVZSRK

      Borne d´insertion acier LV taille 1-3 185mm, à 240mm² re/se anti rouille
      50.00 CHF  / jeu*
    • LVZRA

      Couvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
      59.00 CHF  / pc.*
    • LVZIT

      Support isolant 3P barres distrib. de cellule 185mm distance au centre de phase
      30.00 CHF  / pc.*
    • LVZAE12R

      Élément de raccordement M12x35
      13.05 CHF  / pc.*
    • LVZAE8R

      Élément de raccordement M8x30
      10.45 CHF  / pc.*
    • LVZBG

      Raccord à boulon pour HPC1-HPC3 antirouille
      19.20 CHF  / jeu*
    • LVZMGB

      Tiroir pour raccord à boulon HPC1-HPC3
      10.05 CHF  / jeu*
    • LVZSM

      Prise de tension haut avec disjoncteur moteur 4, 0-6, 3A
      245.00 CHF  / pc.*
    • LVZSS

      Prise de tension en haut avec porte-fusibles D01
      217.00 CHF  / pc.*
    • LVZUB

      Feuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
      38.45 CHF  / jeu*
    • LVZW401K05G

      Transf. courant 400/5A 5VA cl.0.5s calibré
      154.50 CHF  / pc.*
    • LVZW601K05G

      Transf. courant 600/5A 5VA cl.0.5s calibré
      159.00 CHF  / pc.*
    • LVZW801K05G

      Transf. courant 800/5A 5VA cl.0.5s calibré
      185.00 CHF  / pc.*
    • LVZIFT2

      Porte-étiquette pour réglette coupe-circuit HPC2 400A
      7.60 CHF  / pc.*
    • CUC10

      Profilé C cuivre 840A longueur 3m 410mm²
      1 207.00 CHF  / pc.*
    • CUC6

      Profilé C cuivre 560A longueur 3m 250mm²
      308.00 CHF  / pc.*

    Caractéristiques techniques

    Courant élec­trique
    • Courant assigné nominal
      400 A
    • Courant de coupure crête
      120 kA
    • Courant assigné de court-­cir­cuit pour Ue=400 V selon IEC61439-1 3.8.10.4
      120 kA
    • Courant assigné admis­sible sous 1 seconde IEC60947
      10 kA
    Fusible
    • Taille de l'élé­ment fusible
      NH2
    Connec­ti­vité
    • Type de connec­tion / prise
      Raccor­de­ment par boulon
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      70 - 300 mm²
    • Section de raccor­de­ment en câble rigide
      70 - 300 mm²
    • Type de connexion / prise
      Borne à vis
    Archi­tec­ture
    • Nombre de pôles
      3
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 55 °C
    Instal­la­tion, montage
    • Couple de serrage
      32 - 32 Nm
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      200
    • Endu­rance méca­nique nombre de manœuvres
      800
    Sécu­rité
    • Indice de protec­tion IP
      IP2X
    Tension
    • Tension assi­gnée d'iso­le­ment
      1000 V
    • Tension assi­gnée de tenue aux chocs
      12 kV
    Dimen­sions
    • Distance des barres omnibus
      185 mm
    • Hauteur
      671 mm
    • Profon­deur
      190 mm
    Puis­sance
    • Puis­sance dissipée totale sous IN
      56 W
    Fréquence
    • Fréquence
      50 - 60 Hz
    Protec­tion élec­trique
    • Avec indi­ca­teur de défaut
      Non

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    Sans halogène Oui

    Attestations et documents

    Hager REACH declaration LVSG2BP
    PDF
    Hager RoHS report LVSG2BP
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image LVSG2BP | Hager Suisse

      Image produit LVSG2BP

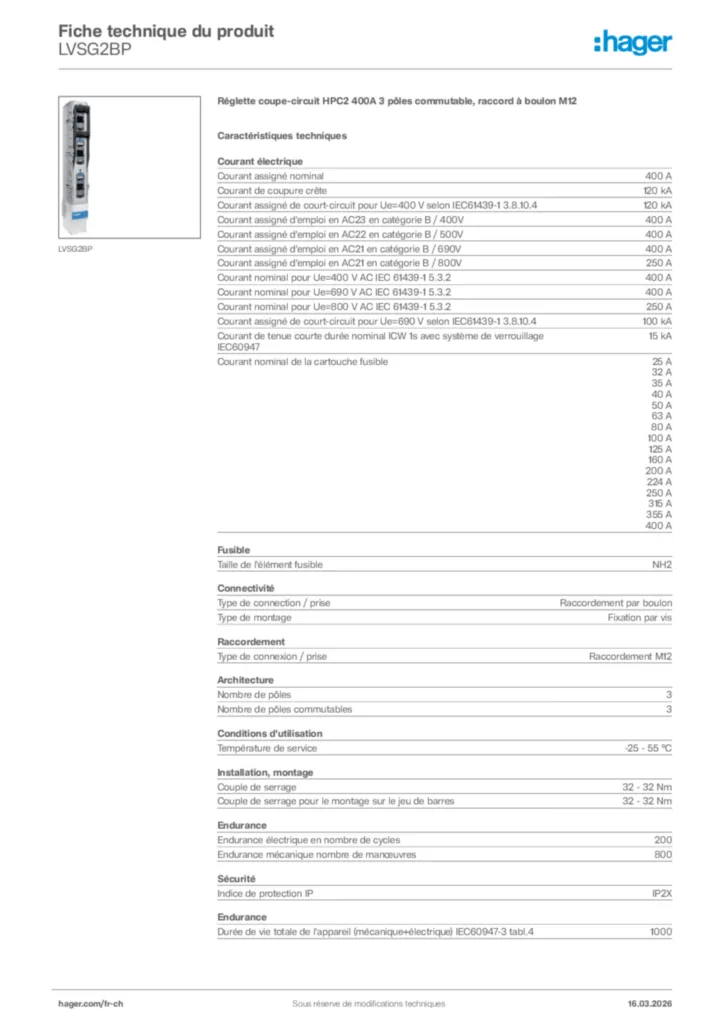

    • Fiche technique

      Image Hager Fiche technique du produit LVSG2BP | Hager Suisse

      Hager Fiche technique du produit LVSG2BP

      Réglette coupe-circuit HPC2 400A 3 pôles commutable, raccord à boulon M12

      PDF

    • Mode d'emploi

      Image Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Suisse

      Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31

      PDF
      4,05 MB

    • Déclaration de conformité

      Image Déclaration de conformité en-GB 2025-03-31 | Hager Suisse

      Déclaration de conformité en-GB 2025-03-31

      PDF
      317,59 kB
      Image Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3 | Hager Suisse

      Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3

      Déclaration de conformité International 2019-01-07

      PDF
      615,53 kB
