Double réglette HPC2 800A 1 pôle commutable, raccord à vis M12 LVDR800CE

EAN
7611919350716
VPE
1 pc.
Groupe de rabais
52
Prix*
1 141.00 CHF
/ pc. *
1 141.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Double réglette HPC2 800A 1 pôle commutable, raccord à vis M12

LVDR800CE

  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Voir plus (15)
    • Boulon 2 produit(s) disponible(s)
    • Jeu de fixa­tions de vis 2 produit(s) disponible(s)
    • Acces­soires méca­niques pour appa­reillage basse tension 2 produit(s) disponible(s)
    • Couvercle 1 produit(s) disponible(s)
    • Trans­for­ma­teur de courant 3 produit(s) disponible(s)
    • Cache-­borne 1 produit(s) disponible(s)

    Complétez votre système

    • Boulon
    • Jeu de fixa­tions de vis
    • Acces­soires méca­niques pour appa­reillage basse tension
    • Couvercle
    • Trans­for­ma­teur de courant
    • Cache-­borne
    • Système de repé­rage
    • Jeu de barres
    • LVZSR

      Vis M12x30 pour raccordement de barre omnibus inoxydable
      10.95 CHF  / jeu*
    • LVZSR50

      Raccord fileté M12x30 inoxydable
      154.00 CHF  / jeu*
    • LVZAE12R

      Élément de raccordement M12x35
      13.05 CHF  / pc.*
    • LVZAE8R

      Élément de raccordement M8x30
      10.45 CHF  / pc.*
    • LVZMR

      Tiroir avec écrou M12 pour raccord à vis M12 pour HPC1-HPC3
      15.85 CHF  / pc.*
    • LVZUB

      Feuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
      38.45 CHF  / jeu*
    • LVZVDE

      Raccord couvercles pour couvercles commutables 1 pôle HPC1-HPC3
      29.45 CHF  / jeu*
    • LVZW401K05G

      Transf. courant 400/5A 5VA cl.0.5s calibré
      154.50 CHF  / pc.*
    • LVZW601K05G

      Transf. courant 600/5A 5VA cl.0.5s calibré
      159.00 CHF  / pc.*
    • LVZW801K05G

      Transf. courant 800/5A 5VA cl.0.5s calibré
      185.00 CHF  / pc.*
    • LVZALD

      Capot d’espace de raccordement long pour double réglette HPC2-HPC3
      93.50 CHF  / pc.*
    • LVZIFT800

      Porte-étiquette pour double réglette HPC2 800A
      7.45 CHF  / pc.*
    • LVZIFTN

      Porte-étiquette neutre côté droit pour HPC1-HPC3D 250-2000A
      7.85 CHF  / pc.*
    • CUC10

      Profilé C cuivre 840A longueur 3m 410mm²
      1 207.00 CHF  / pc.*
    • CUC6

      Profilé C cuivre 560A longueur 3m 250mm²
      308.00 CHF  / pc.*

    Caractéristiques techniques

    • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC23B400V
      800 A
    • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC22B500V
      800 A
    • AT_Ac­cep­ta­ble­Cur­ren­tRa­tin­gAC21B690V
      800 A
    Courant élec­trique
    • Courant assigné nominal
      800 A
    • Courant de coupure crête
      80 kA
    • Courant assigné de court-­cir­cuit pour Ue=400 V selon IEC61439-1 3.8.10.4
      80 kA
    • Courant assigné admis­sible sous 1 seconde IEC60947
      20 kA
    Fusible
    • Taille de l'élé­ment fusible
      NH2
    Connec­ti­vité
    • Type de connec­tion / prise
      Borne à vis
    Raccor­de­ment
    • Section de raccor­de­ment en câble souple
      70 - 300 mm²
    • Section de raccor­de­ment en câble rigide
      70 - 300 mm²
    • Type de connexion / prise
      Borne à vis
    Archi­tec­ture
    • Nombre de pôles
      3
    Condi­tions d'uti­li­sa­tion
    • Tempé­ra­ture de service
      -25 - 55 °C
    Instal­la­tion, montage
    • Couple de serrage
      32 - 32 Nm
    Endu­rance
    • Endu­rance élec­trique en nombre de cycles
      100
    • Endu­rance méca­nique nombre de manœuvres
      500
    Sécu­rité
    • Indice de protec­tion IP
      IP2X
    Tension
    • Tension assi­gnée d'iso­le­ment
      1000 V
    • Tension assi­gnée de tenue aux chocs
      12 kV
    Dimen­sions
    • Distance des barres omnibus
      185 mm
    • Hauteur
      741 mm
    • Profon­deur
      190 mm
    Puis­sance
    • Puis­sance dissipée totale sous IN
      112 W
    Fréquence
    • Fréquence
      50 - 60 Hz
    Protec­tion élec­trique
    • Avec indi­ca­teur de défaut
      Non

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui

    Attestations et documents

    PEP_Hager_HAGE-00634-V01.01-EN
    PDF
    250,04 kB
    Hager déclaration REACH LVDR800CE
    PDF
    Hager Rapport RoHS LVDR800CE
    PDF

    Documents

    • Image produit

      Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

      Image LVDR800CE | Hager Suisse

      Image produit LVDR800CE

    • Fiche technique

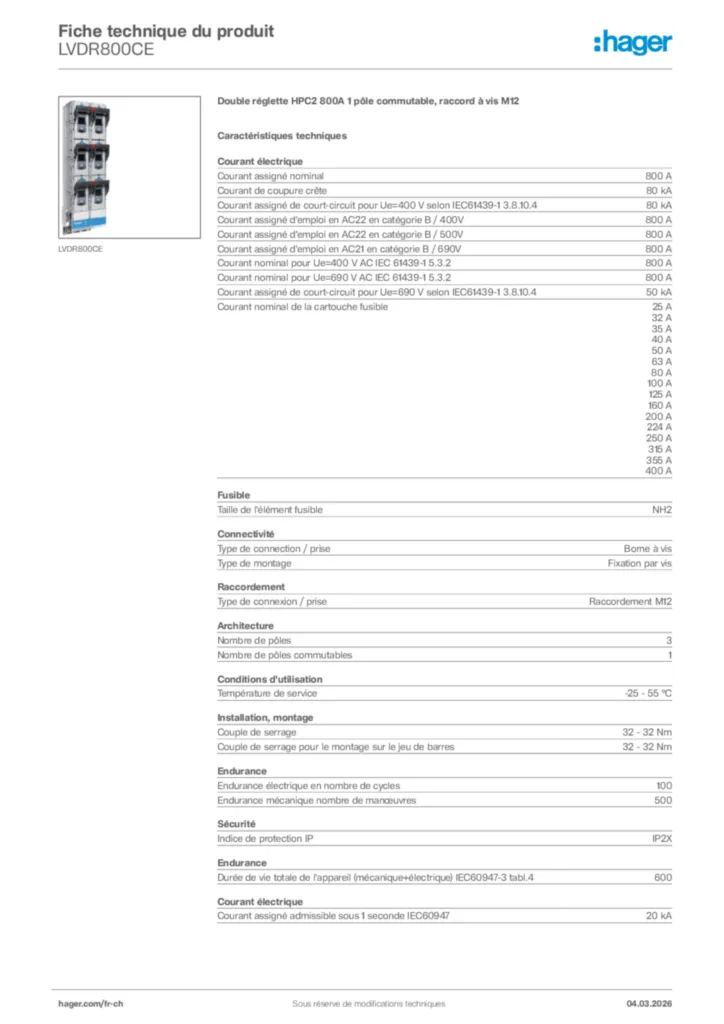

      Image Hager Fiche technique du produit LVDR800CE | Hager Suisse

      Hager Fiche technique du produit LVDR800CE

      Double réglette HPC2 800A 1 pôle commutable, raccord à vis M12

      PDF

    • Mode d'emploi

      Image Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31 | Hager Suisse

      Mode d'emploi de-CH, en-GB, fr-CH, it-CH 2011-03-31

      PDF
      3,70 MB

    • Déclaration de conformité

      Image Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3 | Hager Suisse

      Déclaration de conformité pour weber.vertigroup / Réglette coupe-circuit HPC 00-3

      Déclaration de conformité International 2019-01-07

      PDF
      615,53 kB
      Image EU Declaration of Conformity | Hager Suisse

      EU Declaration of Conformity

      Déclaration de conformité en-GB, de-DE 2023-09-14

      PDF
      699,79 kB
      Image EU Declaration of Conformity | Hager Suisse

      EU Declaration of Conformity

      Déclaration de conformité en-GB, de-DE 2023-09-14

      PDF
      697,90 kB
