Double réglette HPC3 1260A 3 pôles commutable, séparation sur côté droit LVDR1260TP

Name: LVDR1260TP
Brand: Hager
SKU: 714-043-600
Price: 1146 CHF

Prix*

1 146.00 CHF

/ pc. *

Trouver un grossiste

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

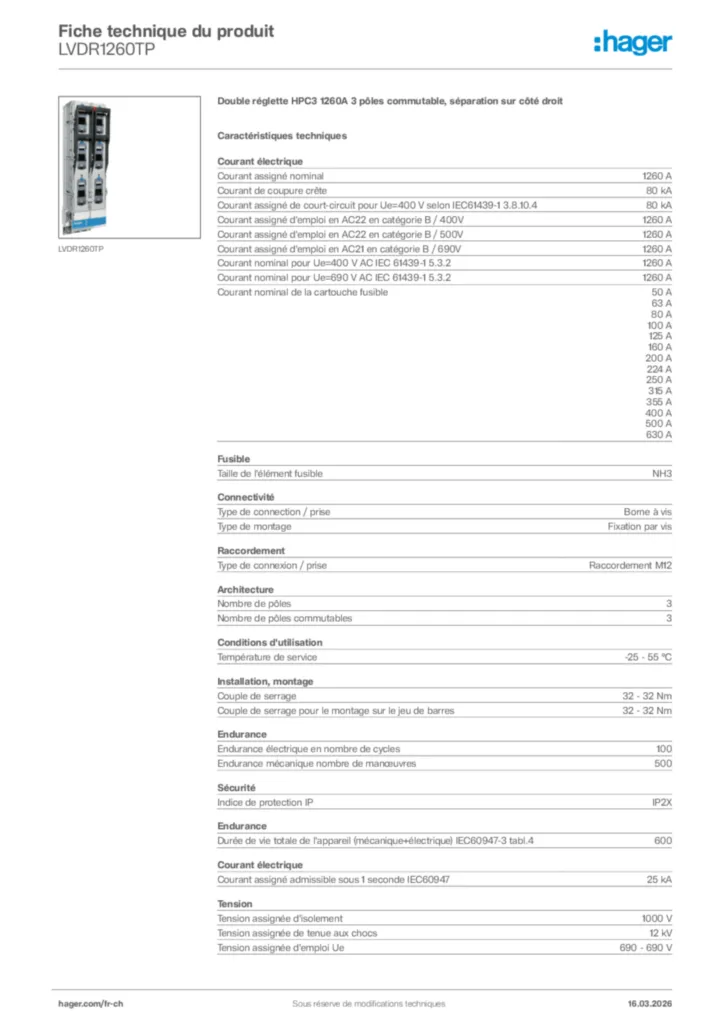

Télécharger la fiche produit

Complétez votre système

Support de barres omnibus 1 produit(s) disponible(s)
Jeu de fixations de vis 2 produit(s) disponible(s)
Accessoires mécaniques pour appareillage basse tension 1 produit(s) disponible(s)
Système de repérage 2 produit(s) disponible(s)
Jeu de barres 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

1260 A
Courant de coupure crête

80 kA
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4

80 kA
Courant assigné d'emploi en AC22 en catégorie B / 400V

1260 A
Courant assigné d'emploi en AC22 en catégorie B / 500V

1260 A
Courant assigné d'emploi en AC21 en catégorie B / 690V

1260 A
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2

1260 A
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2

1260 A
Courant nominal de la cartouche fusible

50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A
Courant assigné admissible sous 1 seconde IEC60947

25 kA

Taille de l'élément fusible

NH3

Type de connection / prise

Borne à vis
Type de montage

Fixation par vis

Type de connexion / prise

Raccordement M12

Nombre de pôles

3
Nombre de pôles commutables

3

Température de service

-25 - 55 °C

Couple de serrage

32 - 32 Nm
Couple de serrage pour le montage sur le jeu de barres

32 - 32 Nm

Indice de protection IP

IP2X

Tension assignée d'isolement

1000 V
Tension assignée de tenue aux chocs

12 kV
Tension assignée d'emploi Ue

690 - 690 V

Hauteur

741 mm
Profondeur

190 mm

Puissance dissipée totale sous IN

222 W
Max. Puissance dissipée par le fusible installée dans l'appareil

48 W
Pertes en puissance à pleine charge

255 W

Fréquence

50 - 60 Hz

Avec indicateur de défaut

Non

Double coupure

Oui

Endurance électrique en nombre de cycles

100
Endurance mécanique nombre de manœuvres

500
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4

600

Contient des matériaux recyclés (% du poids total du plastique)

0

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
