Disjoncteur Ouvert HW1 55kA 1250A 4P Fixe pour TU sentinel HW1M412FB
Prix*
3 980.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
alimentation DC 1 produit(s) disponible(s) -
Fonctions de connexion 12 produit(s) disponible(s) -
bobine à émission 10 produit(s) disponible(s) -
Bloc de contact auxiliaire 6 produit(s) disponible(s) -
Bobine à fermeture 10 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 3 produit(s) disponible(s)
Complétez votre système
-
HTG911H
Alimentation 230VAC/24VDC 2, 5A à 70°C
240.00 CHF / pc.*
-
HWY006H
Adaptateurs de Connexion Verticale 4 Pôles HW1 (VCA)
317.00 CHF / pc.* -
HWY041HPrises Avant - haut/bas - HW1 fixe 4 Pôles (FC)
223.00 CHF / pc.* -
HWY002HÉpanouisseurs 4P HW1 (SP)
188.00 CHF / pc.* -
HWY149HPrises Arrière Unimes Long - haut/bas - HW1 4 Pôles (RC)
298.00 CHF / pc.* -
HWY041HSAPrises Avant - haut/bas - HW1 fixe 4 Pôles (FC)
223.00 CHF / pc.* -
HWY049HSAPrises Arrière - haut/bas - HW1 4 Pôles (RC)
229.00 CHF / pc.* -
HWY049HPrises Arrière - haut/bas - HW1 4 Pôles (RC)
229.00 CHF / pc.* -
HWY151HSAPrises Arrière Unimes avec trous - haut/bas - HW1 4 Pôles (FC)
247.00 CHF / pc.* -
HWY149HSAPrises Arrière Unimes Long - haut/bas - HW1 4 Pôles (RC)
298.00 CHF / pc.* -
HWY141HSAPrises Avant Unimes avec trous - haut/bas - HW1 fixe 4 Pôles (FC)
282.00 CHF / pc.* -
HWY141HPrises Avant Unimes avec trous - haut/bas - HW1 fixe 4 Pôles (FC)
236.00 CHF / pc.* -
HWY151HPrises Arrière Unimes avec trous - haut/bas - HW1 4 Pôles (FC)
247.00 CHF / pc.*
-
HWX020H
Bobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX021HBobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX022HBobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX023HBobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX024HBobine à émission 380-480V AC (SH)
196.00 CHF / pc.* -
HWX020HSABobine à émission 24-30V AC/DC (SH)
188.00 CHF / pc.* -
HWX021HSABobine à émission 48-60V AC/DC (SH)
196.00 CHF / pc.* -
HWX023HSABobine à émission 200-250V AC/DC (SH)
188.00 CHF / pc.* -
HWX022HSABobine à émission 100-130V AC/DC (SH)
196.00 CHF / pc.* -
HWX024HSABobine à émission 380-480V AC (SH)
196.00 CHF / pc.*
-
HWX040H
Contact auxiliaire HW1 (AX)
38.70 CHF / pc.* -
HWX041HContact auxiliaire bas niveau HW1 (AX)
46.45 CHF / pc.* -
HWX047HContact Défaut Déclenchement pour HW1 (FS)
43.10 CHF / pc.* -
HWX040HSA
Contact auxiliaire HW1 (AX)
38.70 CHF / pc.* -
HWX041HSA
Contact auxiliaire bas niveau HW1 (AX)
46.45 CHF / pc.* -
HWX047HSAContact Défaut Déclenchement pour HW1 (FS)
43.10 CHF / pc.*
-
HWX025H
Bobine à fermeture 24-30V AC/DC (CC)
188.00 CHF / pc.* -
HWX026HBobine à fermeture 48-60V AC/DC (CC)
196.00 CHF / pc.* -
HWX027HBobine à fermeture 100-130V AC/DC (CC)
196.00 CHF / pc.* -
HWX028HBobine à fermeture 200-250V AC/DC (CC)
188.00 CHF / pc.* -
HWX029HBobine à fermeture 380-480V AC (CC)
196.00 CHF / pc.* -
HWX026HSABobine à fermeture 48-60V AC/DC (CC)
196.00 CHF / pc.* -
HWX025HSABobine à fermeture 24-30V AC/DC (CC)
188.00 CHF / pc.* -
HWX028HSABobine à fermeture 200-250V AC/DC (CC)
188.00 CHF / pc.* -
HWX029HSABobine à fermeture 380-480V AC (CC)
196.00 CHF / pc.* -
HWX027HSABobine à fermeture 100-130V AC/DC (CC)
196.00 CHF / pc.*
-
HWX070H
Compteur de cycles ON/OFF HW1 (CYC)
173.50 CHF / pc.* -
HWX190HAucun OAC factice
22.75 CHF / pc.* -
HWX070HSACompteur de cycles ON/OFF HW1 (CYC)
173.50 CHF / pc.*
-
HWY229HSet câble 5m pour interverrouillage mécanique
132.00 CHF / pc.* -
HWY234HPlatine pour interverr.méca. HW1 Fixe Secours (type 3S/3Sx) - 1 platine/ACB (MI)
310.00 CHF / pc.* -
HWY230HPlatine pour interverr.méca. HW1 Fixe Couplage (type 3C) - 1 platine/ACB (MI)
310.00 CHF / pc.* -
HWY360HSASans verrouillage bouton OFF HW1
11.05 CHF / pc.* -
HWY260HSAAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
75.10 CHF / pc.* -
HWY269HSAVerrou pour cadenas OFF HW1 (OLP)
53.00 CHF / pc.* -
HWY360HSans verrouillage bouton OFF HW1
27.70 CHF / pc.* -
HWY218HSet câble 1, 5m pour interverrouillage mécanique
106.50 CHF / pc.* -
HWY228HSet câble 3m pour interverrouillage mécanique
122.00 CHF / pc.* -
HWY701Serrure à came RO Type 1 - K1L1/L4
157.50 CHF / pc.* -
HWY224HPlatine pour interverr.méca. HW1 Fixe Secours (type 2S) - 1 platine/ACB (MI)
523.00 CHF / pc.* -
HWY260HAdaptateur verrouillage en OFF par clé HW1 - Ronis/Profalux/Kirk (OLK)
75.10 CHF / pc.* -
HWY269HVerrou pour cadenas OFF HW1 (OLP)
53.00 CHF / pc.* -
HWY705Serrure à came RO Type 5 - K5L5
141.50 CHF / pc.* -
HWY704Serrure à came RO Type 4 - K4L4
141.50 CHF / pc.* -
HWY703Serrure à came RO Type 3 - K3L3/L5
141.50 CHF / pc.* -
HWY702Serrure à came RO Type 2 - K2L2/L4/L5
141.50 CHF / pc.*
-
HWY282HCadre de porte épaisse pour HW1 Fixe (DF)
85.10 CHF / pc.* -
HWY280HCadre de porte fine pour HW1 Fixe (DF)
55.40 CHF / pc.*
-
HWX004HSAMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
990.00 CHF / pc.* -
HWX003HSAMoteur de rechargement 100-130V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX704HSAMoteur de rechargement 200-250V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX005HSAMoteur de rechargement 380-400V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX006HSAMoteur de rechargement 415-450V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX703HSAMoteur de rechargement 100-130V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX001HSAMoteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX702HSAMoteur de rechargement 48-60V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX701HSAMoteur de rechargement 24V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX002HSAMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX001HMoteur de rechargement 24V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX704HMoteur de rechargement 200-250V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX703HMoteur de rechargement 100-130V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX702HMoteur de rechargement 48-60V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX701HMoteur de rechargement 24V DC HW1 (MO)
1 039.00 CHF / pc.* -
HWX006HMoteur de rechargement 415-450V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX005HMoteur de rechargement 380-400V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX004HMoteur de rechargement 200-250V AC 50/60Hz HW1 (MO)
990.00 CHF / pc.* -
HWX003HMoteur de rechargement 100-130V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.* -
HWX002HMoteur de rechargement 48-60V AC 50/60Hz HW1 (MO)
1 039.00 CHF / pc.*
-
HWX090HOAC pour HW+
157.50 CHF / pc.* -
HWX091HContact prêt à fermer HW1 (RTC)
110.50 CHF / pc.* -
HWX051HSAContact de position bas niveau (PS)
38.70 CHF / pc.* -
HWX050HSAContact de position (PS)
38.70 CHF / pc.* -
HWX091HSAContact prêt à fermer HW1 (RTC)
110.50 CHF / pc.* -
HWX090HSAOAC pour HW+
157.50 CHF / pc.* -
HXH090HOAC pour h3+ PW1600
158.50 CHF / pc.*
-
HWY241HSéparateurs de phases HW1 4 Pôles (IB)
34.30 CHF / pc.* -
HWY241HSASéparateurs de phases HW1 4 Pôles (IB)
34.30 CHF / pc.*
-
HWY089HCapot Bouton Poussoir HW1 (PBC)
63.00 CHF / pc.* -
HWY959HÉcran chambre de coupure 4P
543.00 CHF / pc.* -
HWY089HSACapot Bouton Poussoir HW1 (PBC)
63.00 CHF / pc.* -
HWY080HCapot transparent IP54 HW1 (IPTC)
227.00 CHF / pc.*
-
HWX030HBobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HBobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX032HBobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.* -
HWX033HBobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX034HBobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.* -
HWX033HSABobine à manque de tension 200-250V AC/DC (UV)
196.00 CHF / pc.* -
HWX031HSABobine à manque de tension 48-60V AC/DC (UV)
196.00 CHF / pc.* -
HWX030HSABobine à manque de tension 24-30V AC/DC (UV)
196.00 CHF / pc.* -
HWX034HSABobine à manque de tension 380-480V AC (UV)
196.00 CHF / pc.* -
HWX032HSABobine à manque de tension 100-130V AC/DC (UV)
196.00 CHF / pc.*
-
HWY950HConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.* -
HWY951HConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
10.50 CHF / pc.* -
HWY952HConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
12.20 CHF / pc.* -
HWY951HSAConnecteur d'auxiliaire type B 6/6 pour ENCT, Sentinel
10.50 CHF / pc.* -
HWY952HSAConnecteur d'auxiliaire type C 2*6/3 pour ZSI, OAC
12.20 CHF / pc.* -
HWY950HSAConnecteur d'auxiliaire type A 6/3 pour AX, MO, FS, RTC, UV, SH, CC
7.05 CHF / pc.*
-
HWY033HRetardateur pour bobine à manque de tension 200-250V AC (UVTC)
196.00 CHF / pc.* -
HWY034HRetardateur pour bobine à manque de tension 380-480V AC (UVTC)
196.00 CHF / pc.* -
HWY032HRetardateur pour bobine à manque de tension 100-130V AC/DC (UVTC)
196.00 CHF / pc.* -
HWY031HRetardateur pour bobine à manque de tension 48-60V AC/DC (UVTC)
211.00 CHF / pc.* -
HWY030HRetardateur pour bobine à manque de tension 24-30V AC/DC (UVTC)
196.00 CHF / pc.*
-
HWY210HAdaptateur ACB pour écran déporté HTD210H
40.75 CHF / pc.*
-
HWY980HAdaptateur câble pour ENCT hw+
36.00 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1250 A
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-255 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-255 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-255 kA
Endurance
-
Endurance électrique en nombre de cycles8000
-
Endurance mécanique nombre de manœuvres30000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12000 V
-
Type de tension d'alimentationAC
Valeur de résistance
-
Résistance interne25 µΩ
Architecture
-
Nombre de pôles4
-
Type de boitierMontage fixe
Déclenchements
-
Temps de réponse à la fermeture50 ms
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit HW1M412FB
-
Fiche technique

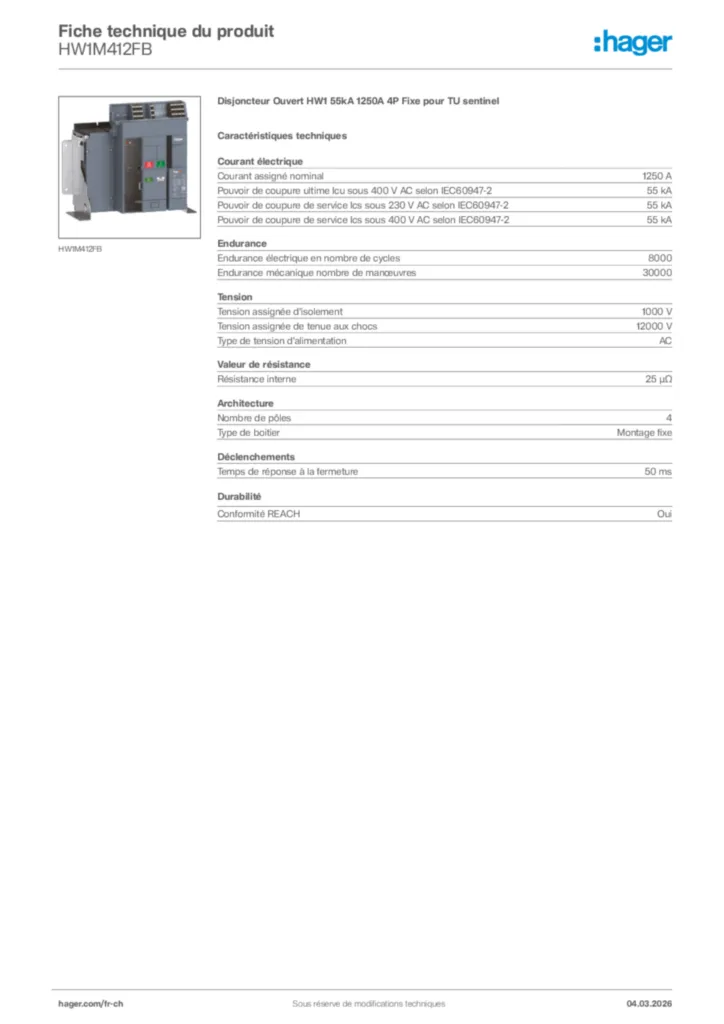

Hager Fiche technique du produit HW1M412FB
Disjoncteur Ouvert HW1 55kA 1250A 4P Fixe pour TU sentinel
PDF -
Mode d'emploi
Guide de maintenance utilisateur
hw+ Disjoncteur ouvert HW1
PDF209,74 MB
Manuel d'aide au dépannage
Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF17,00 MB -
Guide d'installation
Consignes de sécurité
-
PDF159,14 kB
Manuel d'installation rapide
hw+ Disjoncteurs ouverts HW1
PDF36,02 MB
Manuel d’installation
hw+ Disjoncteurs ouverts HW1
PDF56,16 MB -
Manuel
Catalogue technique
hw+ Disjoncteur ouvert HW1 / HW2 / HW4 / HW6
PDF57,96 MB
Manuel d’utilisation
hw+ Disjoncteurs ouverts HW1
PDF30,42 MB
Manuel d’utilisation
hw+ Déclencheurs électroniques sentinel
PDF19,14 MB -
Annexe technique (produit unique)
Annexe technique (produit unique) de-DE 2021-10-20
PDF847,80 kB -
Déclaration de conformité
DÉCLARATION DE CONFORMITÉ UKCA
Version du 1 Août 2025
PDF442,09 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 3 Avril 2023
PDF553,64 kB
DÉCLARATION UE DE CONFORMITÉ
Version du 1 Août 2025
PDF436,86 kB
Plus de téléchargements
Découvrez les autres produits de cette gamme
-
5
-
1
HW1M306FBDisjoncteur Ouvert HW1 55kA 630A 3P Fixe pour TU sentinelPrix*1 782.00 CHF/ pc. * -
2
HW1M308FBDisjoncteur Ouvert HW1 55kA 800A 3P Fixe pour TU sentinelPrix*2 442.00 CHF/ pc. * -
3
HW1M310FBDisjoncteur Ouvert HW1 55kA 1000A 3P Fixe pour TU sentinelPrix*2 693.00 CHF/ pc. * -
4
HW1M312FBDisjoncteur Ouvert HW1 55kA 1250A 3P Fixe pour TU sentinelPrix*2 999.00 CHF/ pc. * -
5
HW1M316FBDisjoncteur Ouvert HW1 55kA 1600A 3P Fixe pour TU sentinelPrix*4 313.00 CHF/ pc. *
