Cassette en acier inoxydable Hager Q06 LE 6 22×200×200mm acier inoxydable EKQ060LE15
EAN
4012740028844
E-nr.
154 700 022
VPE
1 pc.
Groupe de rabais
V1
Prix*
329,00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
Accessoires optionnels
-
Boîte d'encastrement 1 produit(s) disponible(s) -
Tampon creux de coffrage pour application de faux sol 1 produit(s) disponible(s) -
Boîtier de raccordement de sol encastré 1 produit(s) disponible(s) -
Couvercle de montage pour boîte de passage 2 produit(s) disponible(s)
Complétez votre système
-
GTV4FLFQR06
Support appar. maxi 10xFLF t. I+II Q06/R06
85.60 CHF / pc.*
-
SEVQ06200
Élément de formage VQ06 200x200mm H=200mm
10.80 CHF / pc.*

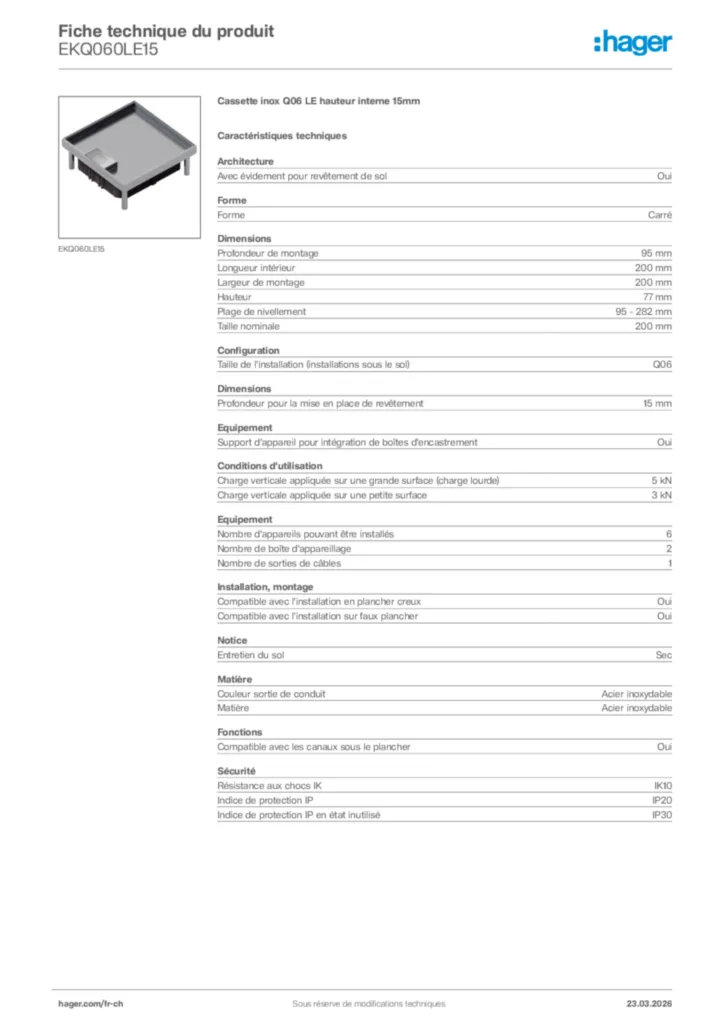

Caractéristiques techniques
Architecture
-
Avec évidement pour revêtement de solOui
Forme
-
FormeCarré
Dimensions
-
Profondeur de montage95 mm
-
Longueur intérieur200 mm
-
Largeur de montage200 mm
-
Hauteur77 mm
-
Plage de nivellement95 - 282 mm
-
Taille nominale200 mm
-
Profondeur pour la mise en place de revêtement15 mm
Configuration
-
Taille de l'installation (installations sous le sol)Q06
Equipement
-
Support d'appareil pour intégration de boîtes d'encastrementOui
-
Nombre d'appareils pouvant être installés6
-
Nombre de boîte d'appareillage2
-
Nombre de sorties de câbles1
Conditions d'utilisation
-
Charge verticale appliquée sur une grande surface (charge lourde)5 kN
-
Charge verticale appliquée sur une petite surface3 kN
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Compatible avec l'installation sur faux plancherOui
Notice
-
Entretien du solSec
Matière
-
Couleur sortie de conduitAcier inoxydable
-
MatièreAcier inoxydable
Fonctions
-
Compatible avec les canaux sous le plancherOui
Sécurité
-
Résistance aux chocs IKIK10
-
Indice de protection IPIP20
-
Indice de protection IP en état inutiliséIP30
-
Sans halogèneOui
