Compteur d'énergie AMD HA ECM381D 3P direct 80A M-Bus MID import+export 2T+2T ECM381D
Compteur d'énergie AMD Hager, boîtier en matière synthétique, gris clair, pour alésage normalisé DIN 45 mm, enfichable sur barre profilée EN 50022-35, hauteur apparente 90 mm, (1 UM=17.5 mm), 3×400 V AC
EAN
3250612230396
E-nr.
981 871 524
VPE
1 pc.
Groupe de rabais
E2
Prix*
527.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Gestionnaire d'énergie 1 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Système busM-BUS
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal80 A
-
Courant de circuit de mesure maximum80 A
Capacité
-
Nombre de modules4
Connectivité
-
Type de connection / priseRaccordement direct
Dimensions
-
Hauteur92 mm
-
Largeur72 mm
-
Profondeur60 mm
Equipement
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
Adapté àAchat/vente
Raccordement
-
Section de raccordement en entrée de comptage33 - 33 mm²
-
Section de raccordement en sortie de comptage33 - 33 mm²
-
Type de connexion/prise au Bus systèmeBorne de raccordement au Bus
Installation, montage
-
Couple de serrage2 - 2 Nm
-
MontageRail DIN
Fonctions mécaniques
-
Couple de serrage nominal terminal digital0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 80,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de tension de mesure Ph/Ph160 - 480 V
-
Plage de mesure de la fréquence45 - 65 Hz
Fonctions
-
Classe de précisionB
-
Type de tarifT1...T2 (230V AC)/T1...T2 M-BUS
-
Est calibréOui
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN0,60 W
Fréquence
-
Fréquence50 - 50 Hz
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

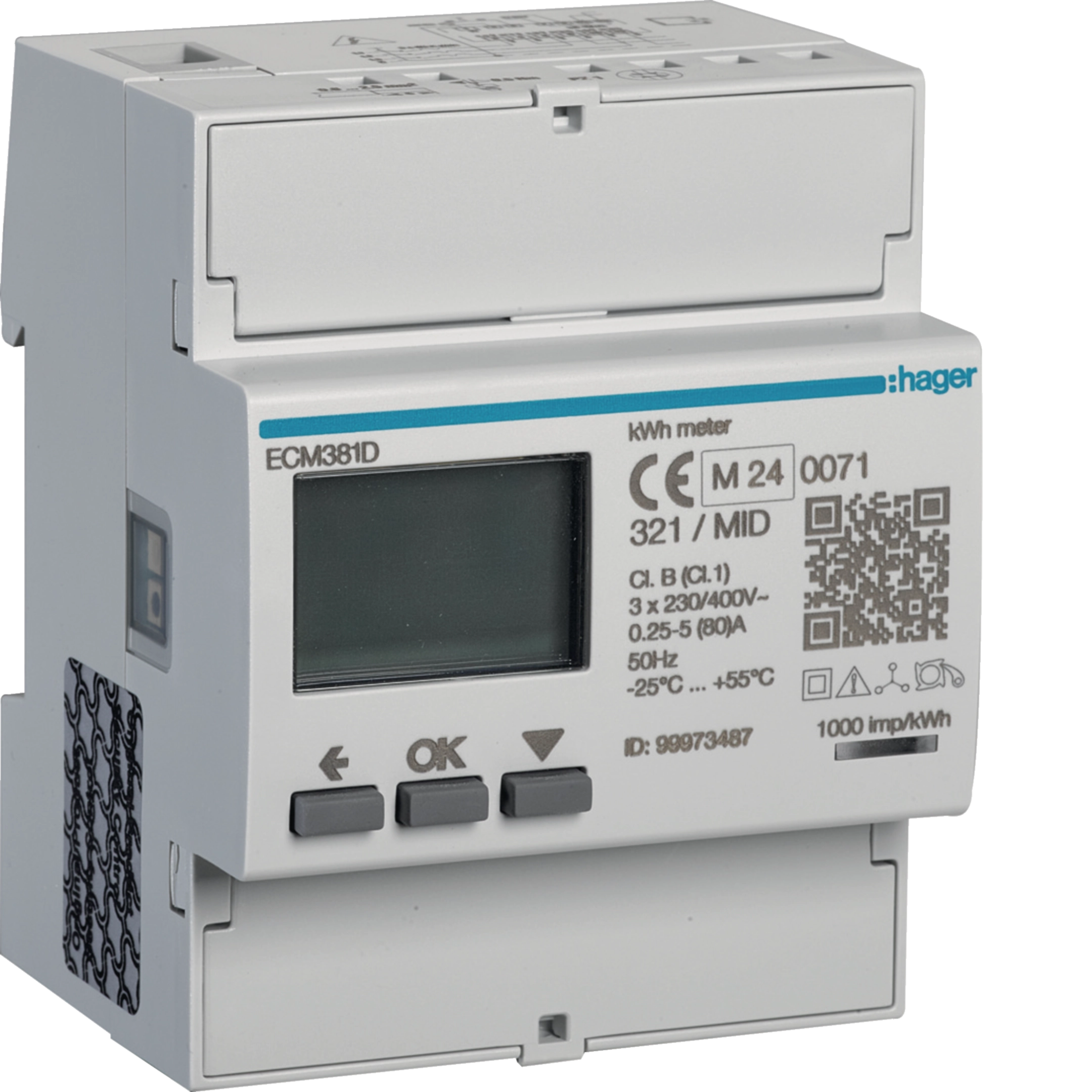

Image produit ECM381D
-
Fiche technique
Hager Fiche technique du produit ECM381D
Compteur triphasé direct 80A 4M MBUS MID
PDF -
Annexe produit
M-Bus_Protocol_Technical_description_Rev.2.2
Description technique protocole M-Bus - Rev.2.2
XLS187,00 kB -
Manuel
Installer leaflet ECM381D
Manuel de-DE, en-GB 2024-01-08
PDF2,76 MB
Installer leaflet ECM381D
Manuel fr-FR, it-IT 2024-01-08
PDF2,73 MB -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB 2024-04-15
PDF464,95 kB
