Compteur d'énergie AMD HA ECM301C 3P indirect x/5A M-Bus MID import+export 2T+2T

ECM301C

  • Appa­reils modu­laires
  • Gestion et surveillance de l'énergie

Compteur d'énergie AMD HA ECM301C 3P indirect x/5A M-Bus MID import+export 2T+2T ECM301C

EAN
3250612230372
E-nr.
981 871 494
VPE
1 pc.
Groupe de rabais
E2
Prix*
554,00 CHF
/ pc. *
554.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier
  • Accessoires
  • Caractéristiques techniques
  • Données environnementales
  • Documents
  • Plus de produits

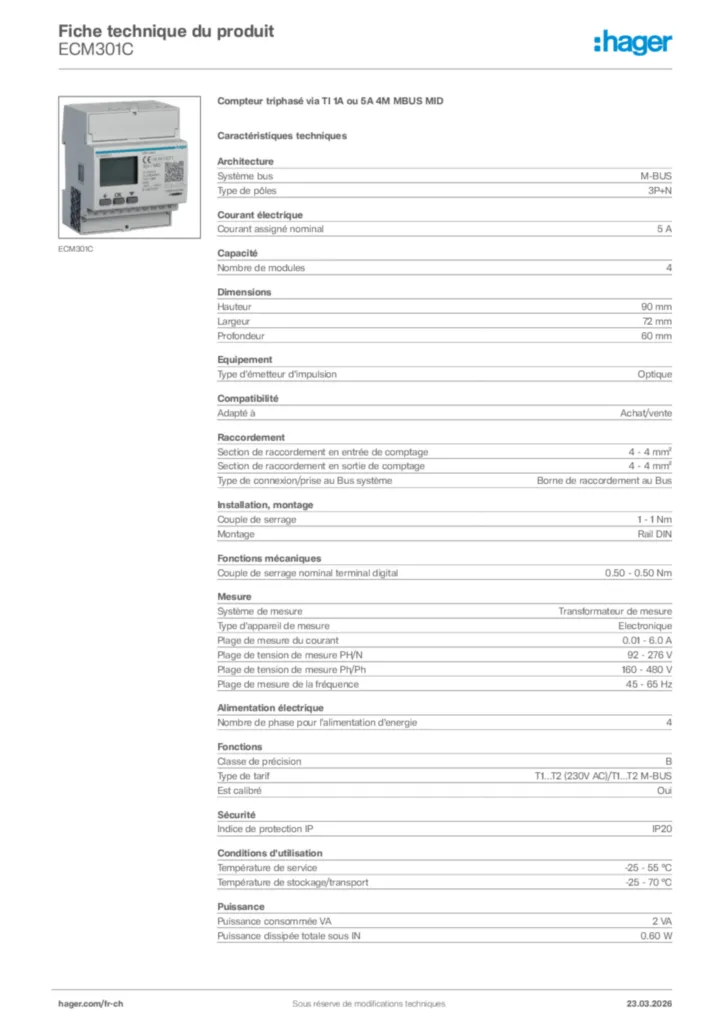

Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Gestion­naire d'énergie 1 produit(s) disponible(s)

Complétez votre système

  • Gestion­naire d'énergie
  • TXF121

    Interface KNX pour compteur d'énergie électrique
    148.50 CHF  / pc.*
    Ajouter à une liste
    Ajouter à une liste

Caractéristiques techniques

Archi­tec­ture
  • Système bus
    M-BUS
  • Type de pôles
    3P+N
Courant élec­trique
  • Courant assigné nominal
    5 A
  • Courant de circuit de mesure maximum
    6 A
Capa­cité
  • Nombre de modules
    4
Dimen­sions
  • Hauteur
    90 mm
  • Largeur
    72 mm
  • Profon­deur
    60 mm
Equi­pe­ment
  • Type d'émet­teur d'im­pul­sion
    Optique
Compa­ti­bi­lité
  • Adapté à
    Achat/­vente
Raccor­de­ment
  • Section de raccor­de­ment en entrée de comp­tage
    4 - 4 mm²
  • Section de raccor­de­ment en sortie de comp­tage
    4 - 4 mm²
  • Type de connexion/­prise au Bus système
    Borne de raccor­de­ment au Bus
Instal­la­tion, montage
  • Couple de serrage
    1 - 1 Nm
  • Montage
    Rail DIN
Fonc­tions méca­niques
  • Couple de serrage nominal terminal digital
    0,50 - 0,50 Nm
Mesure
  • Système de mesure
    Trans­for­ma­teur de mesure
  • Type d'ap­pa­reil de mesure
    Elec­tro­nique
  • Plage de mesure du courant
    0,01 - 6,0 A
  • Plage de tension de mesure PH/N
    92 - 276 V
  • Plage de tension de mesure Ph/Ph
    160 - 480 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Alimen­ta­tion élec­trique
  • Nombre de phase pour l'ali­men­ta­tion d'energie
    4
Fonc­tions
  • Classe de préci­sion
    B
  • Type de tarif
    T1...T2 (230V AC)/T1...T2 M-BUS
  • Est calibré
    Oui
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25 - 70 °C
Puis­sance
  • Puis­sance consommée VA
    2 VA
  • Puis­sance dissipée totale sous IN
    0,60 W
Fréquence
  • Fréquence
    50 - 50 Hz

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
Conformité REACH Oui

Attestations et documents

REACH declaration ECM301C (english)
PDF
103,10 kB
RoHS declaration ECM301C (english)
PDF
103,59 kB

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image ECM301C | Hager Suisse

    Image produit ECM301C

  • Annexe produit

    Image M-Bus_Protocol_Technical_description_Rev.2.2 | Hager Suisse

    M-Bus_Protocol_Technical_description_Rev.2.2

    Description technique protocole M-Bus - Rev.2.2

    XLS
    187,00 kB

  • Manuel

    Image Installer leaflet ECM301C | Hager Suisse

    Installer leaflet ECM301C

    Manuel de-DE, en-GB 2024-01-29

    PDF
    2,97 MB
    Image Installer leaflet ECM301C | Hager Suisse

    Installer leaflet ECM301C

    Manuel fr-FR, it-IT 2024-01-31

    PDF
    2,97 MB

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB 2024-04-15

    PDF
    465,71 kB
