Compteur d'énergie AMD HA ECA301C 3P indir.x/5A Modbus RJ45 MID imp.+exp.2T+8T ECA301C

Compteur d'énergie AMD Hager, boîtier en matière synthétique, gris clair, pour alésage normalisé DIN 45 mm, enfichable sur barre profilée EN 50022-35, hauteur apparente 90 mm, (1 UM=17.5 mm), 3×400 V AC
EAN
3250612230334
E-nr.
981 871 434
VPE
1 pc.
Groupe de rabais
E2
Prix*
558.00 CHF
/ pc. *
558.00 CHF
/ pc. *

You have to log in with your myHager profile to see prices and to order.

Ajouter à une liste
Ajouter à une liste

Connectez-vous pour créer une liste de produits

Vous devez être connecté à votre compte myHager pour créer des listes de produits

Créer un compte S'identifier

Compteur d'énergie AMD HA ECA301C 3P indir.x/5A Modbus RJ45 MID imp.+exp.2T+8T

ECA301C

  • Accessoires
  • Caractéristiques techniques
  • Documents
  • Plus de produits
Télécharger la fiche produit

Complétez votre système

Accessoires optionnels

  • Acces­soires pour système bus 8 produit(s) disponible(s)
  • Adap­ta­teur réseau 1 produit(s) disponible(s)
  • Acces­soires de para­foudre pour équip. infor­ma­tique/­me­sure, cde et régu­la­tion 1 produit(s) disponible(s)

Complétez votre système

  • Acces­soires pour système bus
  • Adap­ta­teur réseau
  • Acces­soires de para­foudre pour équip. infor­ma­tique/­me­sure, cde et régu­la­tion
  • HTG485H

    Cable Modbus 25m
    139.00 CHF  / pc.*
  • HTG484H

    Câble Modbus 5 m RJ45-RJ45
    58.40 CHF  / pc.*
  • HTG482H

    Câble Modbus 2 m RJ45-RJ45
    46.50 CHF  / pc.*
  • HTG481H

    Câble Modbus 1 m RJ45-RJ45
    42.00 CHF  / pc.*
  • HTG480H

    Câble Modbus 20 cm RJ45-RJ45
    39.25 CHF  / pc.*
  • HTG474H

    Câble Modbus 5 m RJ45-RJ45 avec liaison terre
    63.60 CHF  / pc.*
  • HTG472H

    Câble Modbus 2 m RJ45-RJ45 avec liaison terre
    47.50 CHF  / pc.*
  • HTG471H

    Câble Modbus 1 m RJ45-RJ45 avec liaison terre
    49.75 CHF  / pc.*
  • HTG465H

    Câble Modbus 3 m avec RJ45-fils nus et liaison terre
    90.70 CHF  / pc.*
  • HTG467H

    Résistance de terminaison MODBUS RTU 120 Ohm RJ45
    20.60 CHF  / pc.*

Caractéristiques techniques

Archi­tec­ture
  • Système bus
    MODBUS
  • Type de pôles
    3P+N
Courant élec­trique
  • Courant assigné nominal
    5 A
  • Courant de circuit de mesure maximum
    6 A
Capa­cité
  • Nombre de modules
    4
Connec­ti­vité
  • Mode de liaison
    ModBus RS-485 3 fils
Dimen­sions
  • Hauteur
    90 mm
  • Largeur
    72 mm
  • Profon­deur
    60 mm
Equi­pe­ment
  • Type d'émet­teur d'im­pul­sion
    Optique
Compa­ti­bi­lité
  • Adapté à
    Achat/­vente
Raccor­de­ment
  • Type de connexion/­prise au Bus système
    RJ45
Instal­la­tion, montage
  • Couple de serrage
    1 - 1 Nm
  • Montage
    Rail DIN
Fonc­tions méca­niques
  • Couple de serrage nominal terminal digital
    0,50 - 0,50 Nm
Mesure
  • Système de mesure
    Trans­for­ma­teur de mesure
  • Type d'ap­pa­reil de mesure
    Elec­tro­nique
  • Plage de mesure du courant
    0,01 - 6,0 A
  • Plage de tension de mesure PH/N
    92 - 276 V
  • Plage de tension de mesure Ph/Ph
    160 - 480 V
  • Plage de mesure de la fréquence
    45 - 65 Hz
Alimen­ta­tion élec­trique
  • Nombre de phase pour l'ali­men­ta­tion d'energie
    4
Fonc­tions
  • Classe de préci­sion
    B
  • Type de tarif
    T1...T2 (230V AC)/T1...T8 Modbus
  • Est calibré
    Oui
Sécu­rité
  • Indice de protec­tion IP
    IP20
Condi­tions d'uti­li­sa­tion
  • Tempé­ra­ture de service
    -25 - 55 °C
  • Tempé­ra­ture de stocka­ge/­trans­port
    -25 - 70 °C
Puis­sance
  • Puis­sance consommée VA
    2 VA
  • Puis­sance dissipée totale sous IN
    0,60 W
Fréquence
  • Fréquence
    50 - 50 Hz

Documents

  • Image produit

    Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

    Image ECA301C | Hager Suisse

    Image produit ECA301C

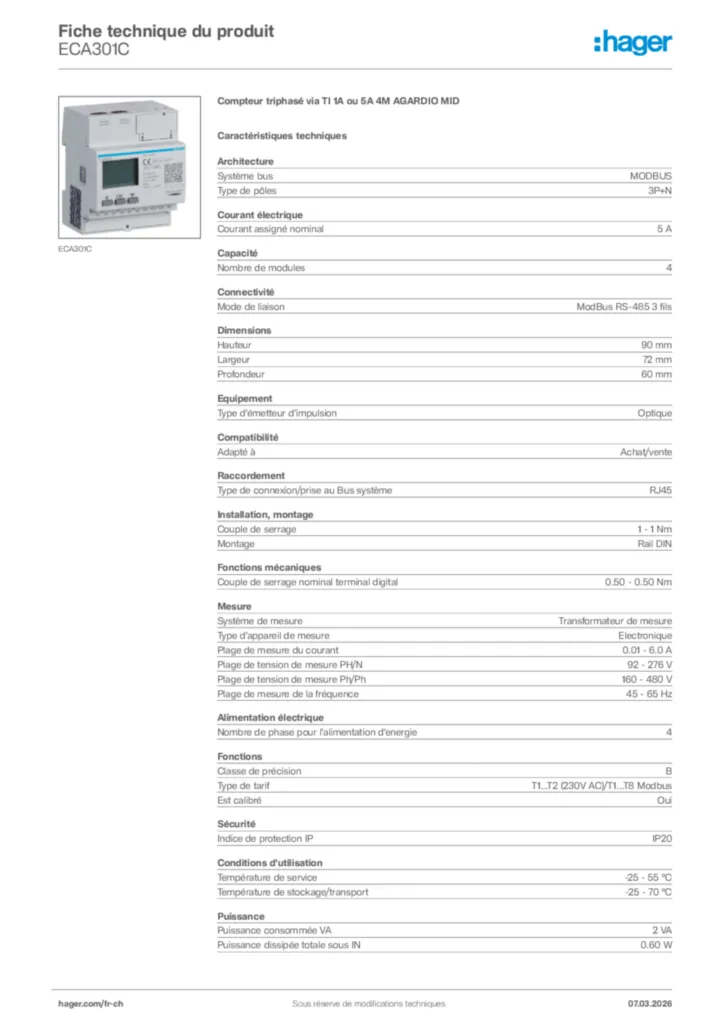

  • Fiche technique

    Image Hager Fiche technique du produit ECA301C | Hager Suisse

    Hager Fiche technique du produit ECA301C

    Compteur triphasé via TI 1A ou 5A 4M AGARDIO MID

    PDF

  • Annexe produit

    Image Modbus table Summary V1 14 | Hager Suisse

    Modbus table Summary V1 14

    Annexe produit International 2022-10-04

    PDF
    836,11 kB
    Image Modbus table for energy meters | Hager Suisse

    Modbus table for energy meters

    Table Modbus pour compteurs d'énergie (version du 24/07/2019)

    XLS
    177,00 kB

  • Manuel

    Image Installer leaflet ECA301C | Hager Suisse

    Installer leaflet ECA301C

    Manuel fr-FR, it-IT 2024-01-31

    PDF
    3,05 MB
    Image Installer leaflet ECA301C | Hager Suisse

    Installer leaflet ECA301C

    Manuel de-DE, en-GB 2024-01-29

    PDF
    3,06 MB

  • Déclaration de conformité

    Image EU Declaration of Conformity | Hager Suisse

    EU Declaration of Conformity

    Déclaration de conformité en-GB 2024-04-15

    PDF
    465,71 kB
