witty plus est une borne de recharge communicante permettant l'interaction avec un CPO. Elle est équipée d'un lecteur RFID et d'un module Bluetooth. Grâce à l'application intuitive Hager Charge, l'installateur configure la borne et le client gère ses recharges. witty plus est spécialement conçue pour les propriétaires de logements collectifs et les applications commerciales. Elle permet d'exploiter l'énergie solaire de l'installation photovoltaïque existante
EAN
3250610087848
Conditionnement
1 pièce

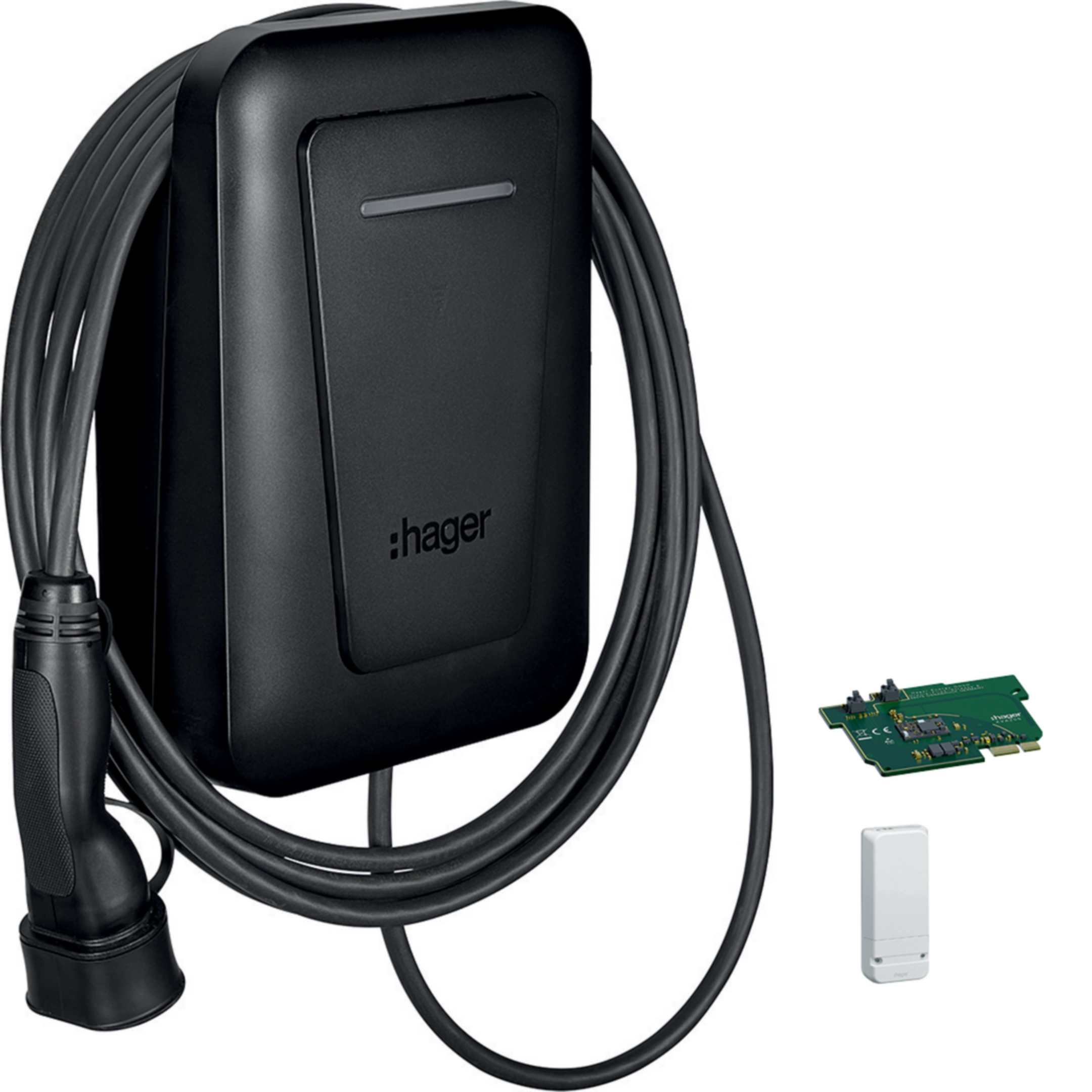

Borne de recharge witty plus 1x22kW 1/3ph+N 6,5m MID OCPP + P1 XVL122CPI
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Accessoires d'E-Mobility 4 produit(s) disponible(s)
Produits compatibles
-
Produits liés 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Puissance
-
Puissance max. par point de chargement22 kW
-
Puissance raccordée0,1 - 22 kW
Fréquence
-
Fréquence50 - 60 Hz
Alimentation électrique
-
Nombre de phases pour l'alimentation d'energie1, 3
Courant électrique
-
Courant assigné nominal32 A
Connectivité
-
Quantité des points de chargement1
Fonctions
-
Avec gestion de chargeOui
Equipement
-
Nombre de prises domestiques0
-
Avec disjoncteur de protectionNon
-
Avec déclenchement d'urgence en cas de coupure de courantOui
Raccordement
-
Type de connection / priseType 2
Dimensions
-
Hauteur370 mm
-
Largeur250 mm
-
Profondeur150 mm
Installation, montage
-
Montage surMontage mural
Sécurité
-
Indice de protection IPIP55
-
Résistance aux chocs IKIK10
Conditions d'utilisation
-
Température de service-25 - 50 °C
Tension
-
Tension nominale230-240 V
Matières
-
MatièrePVC
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

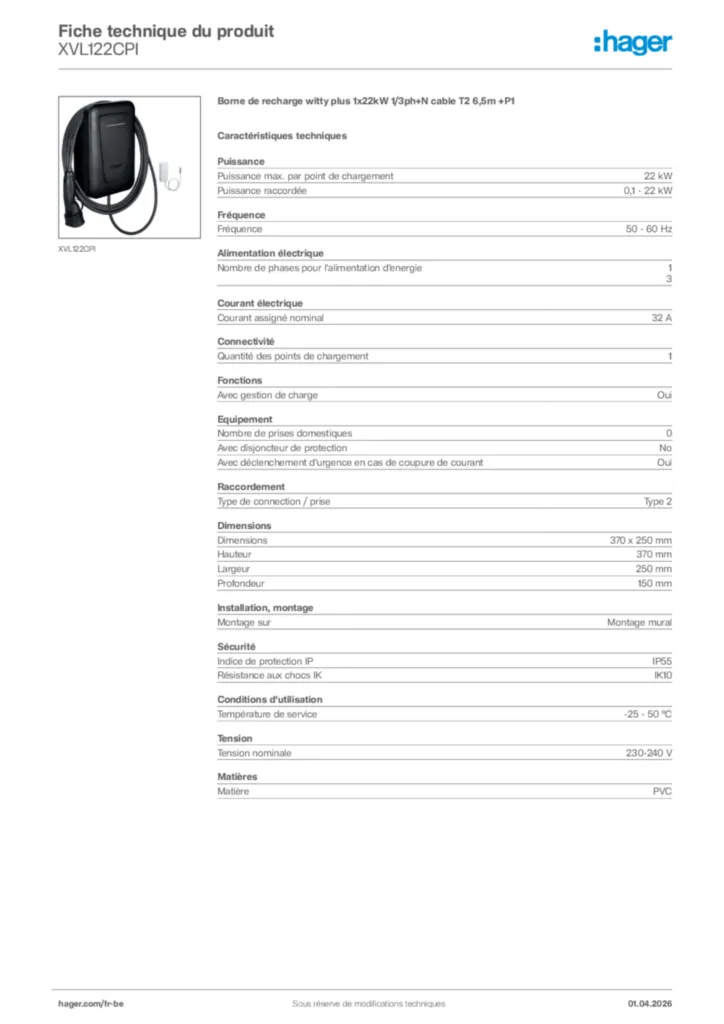

Hager Fiche technique du produit XVL122CPI
Borne de recharge witty plus 1x22kW 1/3ph+N cable T2 6,5m +P1
PDF -
Mode d'emploi
Mode d'emploi fr-FR, de-DE, en-GB, nl-NL, sv-SE, it-IT, es-ES, pt-PT, pl-PL, el-GR 2024-11-18
PDF15,13 MB -
Guide d'installation
Guide d'installation en-GB, en-US 2025-05-16
PDF14,70 MB
Guide d'installation nl-BE 2025-06-20
PDF14,17 MB -
Flyer
Flyer nl-BE 2025-09-11
PDF2,55 MB
Guide_de_choix_witty_FR
Flyer fr-BE 2025-09-11
PDF2,30 MB -
BIM Objets
BIM Objets en-GB 2026-02-11
RFA624,00 kB
BIM Objets en-GB 2026-02-11
RFA700,00 kB
BIM Objets fr-BE 2026-02-11
RFA700,00 kB
BIM Objets fr-BE 2026-02-11
RFA624,00 kB
BIM Objets nl-BE 2026-02-11
RFA624,00 kB
BIM Objets nl-BE 2026-02-11
RFA700,00 kB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-04-17
PDF396,42 kB
Plus de documentation
Cahiers de charges
Borne de recharge witty plus 1x22kW 1/3ph+N cable T2 6,5m +P1
Borne de recharge pour maisons individuelles et immeubles collectifs, pour la recharge de véhicules électriques ou hybrides rechargeables. Mode de charge 3 conformément à la norme DIN EN IEC 61851-1 (VDE 0122-1) avec câble mode 3 de 6,5 m de long, 32 A, équipé d'une fiche T2S. Protection par le câble d'alimentation 32 A (triphasé) de la borne. Borne de recharge fixe pour une utilisation intérieure et extérieure. Accès libre ou autorisation d'accès par authentification RFID.
Composé d’un boîtier en PVC résistant aux UV (noir RAL 9011), d’entrées de câbles pour le réseau et l’alimentation, d’une interface Bluetooth pour l’application Hager Charge, d’un lecteur RFID et d’un affichage d’état LED. Le mode de fonctionnement (monophasé ou triphasé) ainsi que le courant de charge (de 10 à 32 A) sont configurés via le contrôleur de charge intégré.
La borne de recharge est équipée d'un compteur MID intégré, remplaçable après étalonnage. Elle peut également être connectée à un système de facturation via une interface OCPP, ce qui la rend compatible avec la facturation séparée (split-billing) pour les véhicules de société.
Les données sont échangées via la norme de communication Modbus TCP/IP pour la gestion de l’énergie ou via OCPP 1.6Json pour les systèmes de facturation. La borne de recharge doit être alimentée par un circuit séparé. Il est interdit de raccorder plusieurs bornes de recharge sur le même circuit.
Chaque borne de charge doit être protégée par un interrupteur différentiel type A 30mA et un disjoncteur. Un interrupteur différentiel type B n'est pas nécessaire car un détecteur de courant résiduel 6mA DC est intégré.
Avec les bornes de recharge witty plus, la gestion dynamique de la charge peut être réalisée via le port P1 du compteur numérique ou, en présence d'un compteur mécanique, via un compteur d'énergie Modbus. La connexion filaire entre la borne de recharge et la passerelle P1 ou le compteur d'énergie se fait via le protocole Modbus RTU RS485. Cette connexion peut également être réalisée sans fil via RF. La borne de recharge reçoit par un emplacement des cartes une carte électronique RF.
La borne de recharge est montée sur une plaque de montage et peut être alimentée par l'arrière, le haut et le bas.
(Le lot P1 comprend : borne de recharge ; carte RF et passerelle pour le compteur numérique).
Remarque : un pied est disponible en option pour une installation autonome.
Puissance max. par point de chargement: 22 kW
Fréquence: 50 - 60 Hz
Nombre de phases pour l'alimentation d'energie: 1
3
Courant assigné nominal: 32 A
Quantité des points de chargement: 1
Avec gestion de charge: Oui
Nombre de prises domestiques: 0
Avec disjoncteur de protection: No
Avec déclenchement d'urgence en cas de coupure de courant: Oui
Type de connection / prise: Type 2
Hauteur: 370 mm
Largeur: 250 mm
Profondeur: 150 mm
Montage sur: Montage mural
Indice de protection IP: IP55
Résistance aux chocs IK: IK10
Borne de recharge pour maisons individuelles et immeubles collectifs, pour la recharge de véhicules électriques ou hybrides rechargeables. Mode de charge 3 conformément à la norme DIN EN IEC 61851-1 (VDE 0122-1) avec câble mode 3 de 6,5 m de long, 32 A, équipé d'une fiche T2S. Protection par le câble d'alimentation 32 A (triphasé) de la borne. Borne de recharge fixe pour une utilisation intérieure et extérieure. Accès libre ou autorisation d'accès par authentification RFID.
Composé d’un boîtier en PVC résistant aux UV (noir RAL 9011), d’entrées de câbles pour le réseau et l’alimentation, d’une interface Bluetooth pour l’application Hager Charge, d’un lecteur RFID et d’un affichage d’état LED. Le mode de fonctionnement (monophasé ou triphasé) ainsi que le courant de charge (de 10 à 32 A) sont configurés via le contrôleur de charge intégré.
La borne de recharge est équipée d'un compteur MID intégré, remplaçable après étalonnage. Elle peut également être connectée à un système de facturation via une interface OCPP, ce qui la rend compatible avec la facturation séparée (split-billing) pour les véhicules de société.
Les données sont échangées via la norme de communication Modbus TCP/IP pour la gestion de l’énergie ou via OCPP 1.6Json pour les systèmes de facturation. La borne de recharge doit être alimentée par un circuit séparé. Il est interdit de raccorder plusieurs bornes de recharge sur le même circuit.
Chaque borne de charge doit être protégée par un interrupteur différentiel type A 30mA et un disjoncteur. Un interrupteur différentiel type B n'est pas nécessaire car un détecteur de courant résiduel 6mA DC est intégré.
Avec les bornes de recharge witty plus, la gestion dynamique de la charge peut être réalisée via le port P1 du compteur numérique ou, en présence d'un compteur mécanique, via un compteur d'énergie Modbus. La connexion filaire entre la borne de recharge et la passerelle P1 ou le compteur d'énergie se fait via le protocole Modbus RTU RS485. Cette connexion peut également être réalisée sans fil via RF. La borne de recharge reçoit par un emplacement des cartes une carte électronique RF.
La borne de recharge est montée sur une plaque de montage et peut être alimentée par l'arrière, le haut et le bas.
(Le lot P1 comprend : borne de recharge ; carte RF et passerelle pour le compteur numérique).
Remarque : un pied est disponible en option pour une installation autonome.
