Borne de recharge witty pro 1x22kW 1/3ph+N cable T2 6,5m compatible LLM XVL122CLM
Avec la borne de recharge witty pro, offrant une capacité de charge allant jusqu'à 22 kW, il est possible de gérer jusqu'à 40 bornes par gestionnaire de charge au sein d'une infrastructure de charge en réseau, sans surcharger le réseau électrique. Ceci est rendu possible grâce au gestionnaire de charge, qui gère efficacement tous les courants de charge. La witty pro est idéale pour les résidences, les parkings d'entreprises et les flottes de véhicules.
EAN
3250610094822
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Controleur de charge 2 produit(s) disponible(s) -
Accessoires d'E-Mobility 2 produit(s) disponible(s)
Produits compatibles
-
Produits liés 1 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Puissance
-
Puissance max. par point de chargement22 kW
-
Puissance raccordée0,1 - 22 kW
Fréquence
-
Fréquence50 - 60 Hz
Alimentation électrique
-
Nombre de phases pour l'alimentation d'energie1, 3
Courant électrique
-
Courant assigné nominal32 A
Connectivité
-
Quantité des points de chargement1
Fonctions
-
Avec gestion de chargeOui
Equipement
-
Nombre de prises domestiques0
-
Avec disjoncteur de protectionNon
-
Avec déclenchement d'urgence en cas de coupure de courantOui
Raccordement
-
Type de connection / priseType 2
Dimensions
-
Hauteur370 mm
-
Largeur250 mm
-
Profondeur150 mm
Installation, montage
-
Montage surMontage mural
Sécurité
-
Indice de protection IPIP55
-
Résistance aux chocs IKIK10
Conditions d'utilisation
-
Température de service-25 - 50 °C
Tension
-
Tension nominale230-240 V
Matières
-
MatièrePVC
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

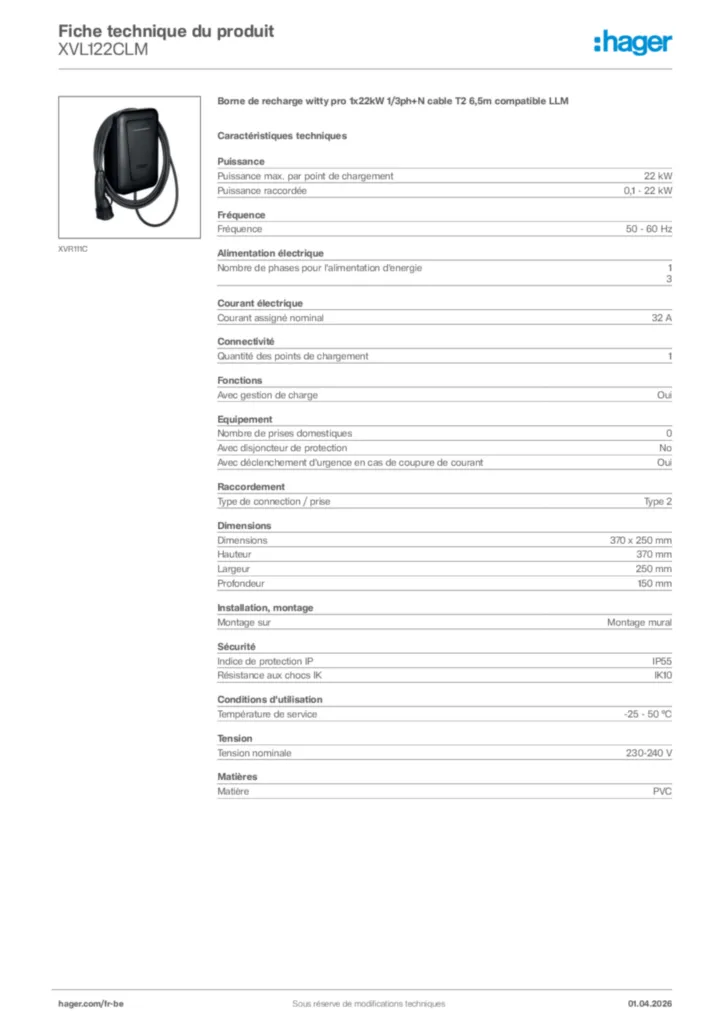

Hager Fiche technique du produit XVL122CLM
Borne de recharge witty pro 1x22kW 1/3ph+N cable T2 6,5m compatible LLM
PDF -
Guide d'installation
Guide d'installation fr-FR 2025-09-12
PDF10,11 MB -
Manuel
Manuel en-GB, fr-FR, de-DE, it-IT, nl-NL, sv-SE, es-ES, pt-PT, pl-PL, el-GR 2025-08-06
PDF13,44 MB
Manuel en-GB 2025-09-23
PDF10,11 MB -
Flyer
Flyer nl-BE 2025-09-11
PDF2,55 MB
Guide_de_choix_witty_FR
Flyer fr-BE 2025-09-11
PDF2,30 MB -
Outil
Outil International 2025-08-05
ZIP5,30 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-06-25
PDF588,77 kB
Plus de documentation
Découvrez nos autres produits de cette gamme
Cahiers de charges
Borne de recharge witty pro 1x22kW 1/3ph+N cable T2 6,5m compatible LLM
Borne de recharge pour applications commerciales, de magasins et de bureaux, avec un boîtier en PVC résistant aux UV (noir RAL 9011) pour la recharge de véhicules électriques ou hybrides rechargeables. Mode de charge 3 selon la norme DIN EN IEC 61851-1 (VDE 0122-1) avec câble mode 3 de 6,5 m de long 32 A, équipé d’une fiche T2S. La protection est assurée via le câble d’alimentation de la borne de recharge 32 A (triphasé). Borne de recharge fixe pour utilisation intérieure ou extérieure. Accès libre ou autorisation d’accès via authentification RFID.
Composé d'un boîtier mural, d'entrées de câbles pour l'alimentation, d'un lecteur RFID et d'un affichage d'état LED.
La borne de recharge est équipée d'un compteur MID intégré, remplaçable après étalonnage. Elle peut également être connectée à un système de facturation via une interface OCPP, ce qui la rend compatible avec la facturation séparée (split-billing) pour les véhicules de société.
La borne de recharge est connectée à un système backend pour la surveillance et la facturation via le protocole OCPP. La mise en service s'effectue via le serveur web intégré, l'application Hager Charge ou le gestionnaire de charge (LLM).
Avec le gestionnaire de charge local (LLM) en option, plusieurs bornes de recharge peuvent être intégrées dans un réseau. Celui-ci prend en charge la gestion de charge statique ou dynamique, avec une mesure directe intégrée ou une connexion directe au transformateur. L’alimentation de la borne de recharge doit être réalisée sur un circuit séparé. Il n’est pas autorisé de connecter plusieurs bornes sur le même circuit. Cette borne est équipée de deux ports RJ45 pour Ethernet (type Daisy Chain), du wifi et du LTE 4G en option.
Chaque borne de charge doit être protégée par un disjoncteur différentiel de type A 30mA et un disjoncteur. Un interrupteur différentiel de type B n'est pas nécessaire car un détecteur de courant résiduel de 6mA DC est intégré.
La borne de recharge est montée sur une plaque de montage et peut être alimentée par l'arrière, le haut et le bas.
Remarque : un pied est disponible en option pour une installation autonome.
Puissance max. par point de chargement: 22 kW
Fréquence: 50 - 60 Hz
Nombre de phases pour l'alimentation d'energie: 1
3
Courant assigné nominal: 32 A
Quantité des points de chargement: 1
Avec gestion de charge: Oui
Nombre de prises domestiques: 0
Avec disjoncteur de protection: No
Avec déclenchement d'urgence en cas de coupure de courant: Oui
Type de connection / prise: Type 2
Hauteur: 370 mm
Largeur: 250 mm
Profondeur: 150 mm
Montage sur: Montage mural
Indice de protection IP: IP55
Résistance aux chocs IK: IK10
Borne de recharge pour applications commerciales, de magasins et de bureaux, avec un boîtier en PVC résistant aux UV (noir RAL 9011) pour la recharge de véhicules électriques ou hybrides rechargeables. Mode de charge 3 selon la norme DIN EN IEC 61851-1 (VDE 0122-1) avec câble mode 3 de 6,5 m de long 32 A, équipé d’une fiche T2S. La protection est assurée via le câble d’alimentation de la borne de recharge 32 A (triphasé). Borne de recharge fixe pour utilisation intérieure ou extérieure. Accès libre ou autorisation d’accès via authentification RFID.
Composé d'un boîtier mural, d'entrées de câbles pour l'alimentation, d'un lecteur RFID et d'un affichage d'état LED.
La borne de recharge est équipée d'un compteur MID intégré, remplaçable après étalonnage. Elle peut également être connectée à un système de facturation via une interface OCPP, ce qui la rend compatible avec la facturation séparée (split-billing) pour les véhicules de société.
La borne de recharge est connectée à un système backend pour la surveillance et la facturation via le protocole OCPP. La mise en service s'effectue via le serveur web intégré, l'application Hager Charge ou le gestionnaire de charge (LLM).
Avec le gestionnaire de charge local (LLM) en option, plusieurs bornes de recharge peuvent être intégrées dans un réseau. Celui-ci prend en charge la gestion de charge statique ou dynamique, avec une mesure directe intégrée ou une connexion directe au transformateur. L’alimentation de la borne de recharge doit être réalisée sur un circuit séparé. Il n’est pas autorisé de connecter plusieurs bornes sur le même circuit. Cette borne est équipée de deux ports RJ45 pour Ethernet (type Daisy Chain), du wifi et du LTE 4G en option.
Chaque borne de charge doit être protégée par un disjoncteur différentiel de type A 30mA et un disjoncteur. Un interrupteur différentiel de type B n'est pas nécessaire car un détecteur de courant résiduel de 6mA DC est intégré.
La borne de recharge est montée sur une plaque de montage et peut être alimentée par l'arrière, le haut et le bas.
Remarque : un pied est disponible en option pour une installation autonome.
