Local Load Manager (LLM) pour 40 prises T2S + CPO XEM520
Grâce au contrôle dynamique du gestionnaire de charge local, le courant est utilisé de manière optimale, sans provoquer de surcharge :
- Gestion de charge statique et dynamique possible
- Mesure de transformateur jusqu'à 2 000 A possible
- Jusqu'à 40 bornes de recharge peuvent être pilotées de manière statique ou dynamique
- Attribution fixe et flexible des places de stationnement
EAN
3250615600646
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Adaptateur reseau 1 produit(s) disponible(s)
Produits compatibles
-
Produits liés 4 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Tension
-
Tension nominale230 - 230 V
Equipement
-
Avec l'interface de communicationOui
-
Avec déclenchement d'urgence en cas de coupure de courantNon
Dimensions
-
Hauteur85 mm
-
Largeur70 mm
-
Profondeur65 mm
Connectivité
-
Quantité des points de chargement20
Puissance
-
Puissance consommée5 W
Sécurité
-
Indice de protection IPIP20
Courant électrique
-
Nombre de circuits d'entrée3
Conditions d'utilisation
-
Température de service-25 - 55 °C
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Montage surRail DIN
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

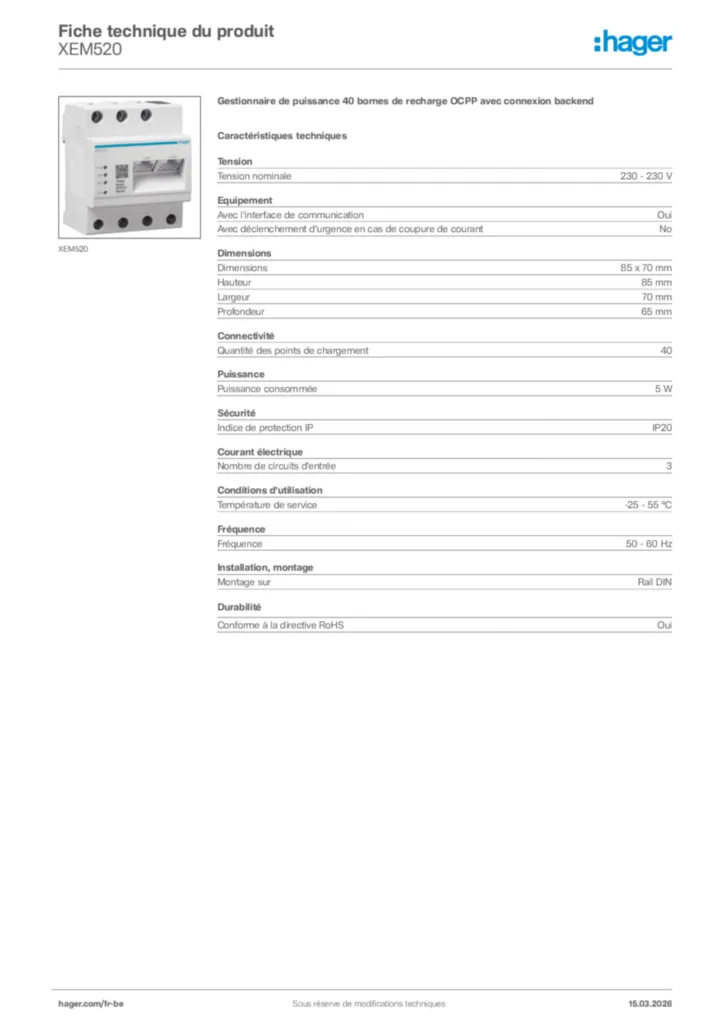

Hager Fiche technique du produit XEM520
Gestionnaire de puissance 40 bornes de recharge OCPP avec connexion backend
PDF -
Mode d'emploi
Mode d'emploi en-GB 2024-10-09
PDF6,44 MB
Mode d'emploi nl-NL 2023-03-09
PDF1,27 MB -
Guide d'installation
6LE009185A_LLM_Configuration-manual_FR_06-2023_web
Guide d'installation fr-FR 2015-09-24
PDF6,29 MB
6LE009187A_LLM_Configuration-manual_EN_06-2023_web
Guide d'installation en-GB 2021-11-10
PDF9,62 MB
6LE009190A_LLM_Configuration-manual_NL_06-2023_web
Guide d'installation nl-NL 2023-06-30
PDF6,08 MB
Guide d'installation en-GB 2022-11-17
PDF1,75 MB
Guide d'installation fr-FR 2022-11-17
PDF927,87 kB -
Manuel
Manuel el-GR 2024-10-08
PDF6,59 MB
Manuel es-ES 2024-10-08
PDF6,57 MB
Manuel fr-FR 2024-10-08
PDF6,56 MB
Manuel it-IT 2024-10-08
PDF6,57 MB
Manuel nl-NL 2024-10-08
PDF6,57 MB
Manuel pl-PL 2024-10-08
PDF6,58 MB
Manuel pt-PT 2024-10-08
PDF6,57 MB
Manuel sv-SE 2024-10-08
PDF6,57 MB
QUICK GUIDE XEM510/XEM520
Manuel en-GB 2023-03-06
PDF1,44 MB -
Outil
Outil International 2025-09-16
ZIP86,58 MB
Outil en-GB 2025-07-08
ZIP86,04 MB -
Déclaration de conformité
Déclaration de conformité International 2022-10-27
PDF229,16 kB
Déclaration de conformité International 2023-09-04
PDF183,05 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, fr-FR 2024-01-09
PDF275,75 kB
Plus de documentation
Cahiers de charges
Gestionnaire de puissance 40 bornes de recharge OCPP avec connexion backend
Le gestionnaire LLM (Local Load Manager) est un produit permettant le management de la puissance de grappe de bornes de recharge, ainsi que le paramétrage des bornes et des badges.
Sa page web de supervision permet de visualiser l'état de chaque point de charge, mais aussi d'attribuer les badges et les paramètres des points de recharge.
Compatible avec les bornes witty pro et witty park communicantes.
La gestion jusqu’à 40 points de recharge, non connectables au CPO.
Caractéristiques générales du gestionnaire d’énergie pour bornes de charge :
- Le gestionnaire d’énergie permettra la gestion énergétique de deux façons : dynamique et statique
- Ce gestionnaire sera de type modulaire sur rail DIN.
- Ce gestionnaire permettra la gestion d’un maximum de 40 points de recharge.
- Ce gestionnaire permettra : Un comptage direct jusque 63A / un comptage indirect via des transformateurs d’intensités directement raccordé sur le gestionnaire
- Ce gestionnaire permettra la gestion des badges des utilisateurs.
- Ce gestionnaire offrira une page web de supervision sans abonnement.
- Ce gestionnaire permettra le paramétrage des bornes directement depuis son interface.
- Ce gestionnaire disposera d’une interface de type serveur Web utilisable sur Smartphone comme sur PC.
- Voyants de fonctionnement visibles en face avant
- Température de fonctionnement -25°C / +45°
- Alimentation sans transformateur en 230V.
- Ce gestionnaire ne devra pas consommer plus de 5W en fonctionnement normal.
Caractéristiques spécifiques du gestionnaire d’énergie pour bornes de recharge :
Le gestionnaire comporte en face avant, visible sans retirer les plastrons du coffret de distribution :
- 2 interfaces RJ45 (10/100 Mbit)
- Voyants : Statut / Réseau / Bus sériel
Communication avec protocole OCPP 1.6 json.
Mise en service simple par une page web accessible par smartphone, tablette et ordinateur.
Certification CE
Tension nominale: 230 - 230 V
Avec l'interface de communication: Oui
Avec déclenchement d'urgence en cas de coupure de courant: No
Hauteur: 85 mm
Largeur: 70 mm
Profondeur: 65 mm
Le gestionnaire LLM (Local Load Manager) est un produit permettant le management de la puissance de grappe de bornes de recharge, ainsi que le paramétrage des bornes et des badges.
Sa page web de supervision permet de visualiser l'état de chaque point de charge, mais aussi d'attribuer les badges et les paramètres des points de recharge.
Compatible avec les bornes witty pro et witty park communicantes.
La gestion jusqu’à 40 points de recharge, non connectables au CPO.
Caractéristiques générales du gestionnaire d’énergie pour bornes de charge :
- Le gestionnaire d’énergie permettra la gestion énergétique de deux façons : dynamique et statique
- Ce gestionnaire sera de type modulaire sur rail DIN.
- Ce gestionnaire permettra la gestion d’un maximum de 40 points de recharge.
- Ce gestionnaire permettra : Un comptage direct jusque 63A / un comptage indirect via des transformateurs d’intensités directement raccordé sur le gestionnaire
- Ce gestionnaire permettra la gestion des badges des utilisateurs.
- Ce gestionnaire offrira une page web de supervision sans abonnement.
- Ce gestionnaire permettra le paramétrage des bornes directement depuis son interface.
- Ce gestionnaire disposera d’une interface de type serveur Web utilisable sur Smartphone comme sur PC.
- Voyants de fonctionnement visibles en face avant
- Température de fonctionnement -25°C / +45°
- Alimentation sans transformateur en 230V.
- Ce gestionnaire ne devra pas consommer plus de 5W en fonctionnement normal.
Caractéristiques spécifiques du gestionnaire d’énergie pour bornes de recharge :
Le gestionnaire comporte en face avant, visible sans retirer les plastrons du coffret de distribution :
- 2 interfaces RJ45 (10/100 Mbit)
- Voyants : Statut / Réseau / Bus sériel
Communication avec protocole OCPP 1.6 json.
Mise en service simple par une page web accessible par smartphone, tablette et ordinateur.
Certification CE
Tension nominale: 230 - 230 V
Avec l'interface de communication: Oui
Avec déclenchement d'urgence en cas de coupure de courant: No
Hauteur: 85 mm
Largeur: 70 mm
Profondeur: 65 mm
