Boîte de sol 24 modules grise VQ12057011
EAN
4012002244999
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires indispensables
GTVR400
Support pour appareillage 8 modules
Accessoires optionnels
-
Prolongateur de crans de clipsage 1 produit(s) disponible(s)

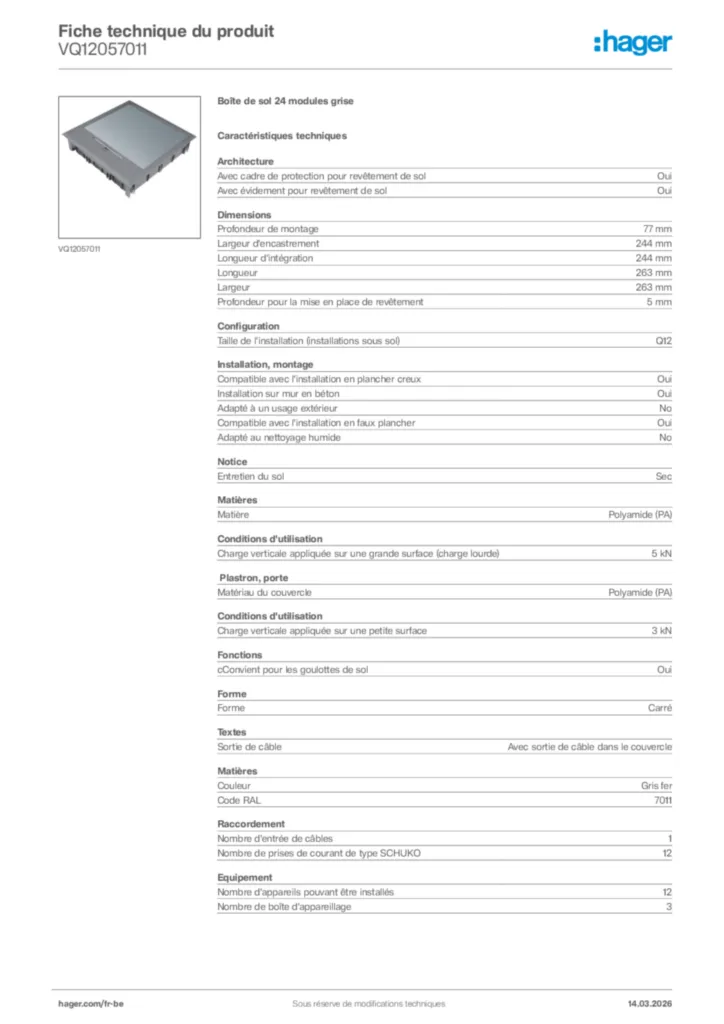

Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage77 mm
-
Largeur d'encastrement244 mm
-
Longueur d'intégration244 mm
-
Longueur263 mm
-
Largeur263 mm
-
Profondeur pour la mise en place de revêtement5 mm
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation en faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matières
-
MatièrePolyamide (PA)
-
CouleurGris fer
-
Code RAL7011
Conditions d'utilisation
-
Charge maximale3 - 5 kN
Plastron, porte
-
Matériau du couverclePolyamide (PA)
Fonctions
-
cConvient pour les goulottes de solOui
Forme
-
FormeCarré
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles1
-
Nombre de prises de courant de type SCHUKO12
Equipement
-
Nombre d'appareils pouvant être installés12
-
Nombre de boîte d'appareillage3
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK08
-
Indice de protection IP en état inutiliséIP30
-
Taille de l'installation (installations sous sol)Q12
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Mode d'emploi International 2016-05-10
PDF2,20 MB -
Guide d'installation
Guide d'installation International 2016-05-10
PDF2,45 MB -
Annexe technique (multi-produits)
Floor installation systems, Information for the floor layer
Annexe technique en-GB 2023-06-16
PDF2,59 MB
Systèmes d'installation au sol, Informations pour le parqueteur
Annexe technique fr-FR 2023-06-16
PDF2,59 MB -
Fichiers STEP
Step Model VQ1205
Fichiers STEP International 2022-10-06
STP895,60 kB -
Dessin de produit
Technical Drawing of VQ1205
Dessin de produit International 2022-10-07
PDF141,63 kB -
Guide
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Guide en-GB 2024-04-10
PDF99,70 MB -
Déclaration de conformité
Declaration UE VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Déclaration de conformité International 2019-08-23
PDF48,47 kB
Déclaration UE de conformité VQ_VR_VE
Déclaration de conformité International 2017-11-20
PDF120,65 kB
Plus de documentation
