Boîte de sol 12 mod. revêt. sol 12mm nr VQ06129005
EAN
4012002244982
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires indispensables
GTVR300
Support pour appareillage 6 modules
Accessoires
-
Prolongateur de crans de clipsage 1 produit(s) disponible(s)
Produits compatibles
-
Produits liés 3 produit(s) disponible(s)
Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage84 mm
-
Largeur d'encastrement200 mm
-
Longueur d'intégration200 mm
-
Longueur219 mm
-
Largeur219 mm
-
Profondeur pour la mise en place de revêtement12 mm
Configuration
-
Taille de l'installation (installations sous sol)Q06
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation en faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matières
-
MatièrePolyamide (PA)
-
CouleurNoir intense
-
Code RAL9005
Conditions d'utilisation
-
Charge verticale appliquée sur une grande surface (charge lourde)5 kN
-
Charge verticale appliquée sur une petite surface3 kN
Plastron, porte
-
Matériau du couverclePolyamide (PA)
Fonctions
-
cConvient pour les goulottes de solOui
Forme
-
FormeCarré
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles1
-
Nombre de prises de courant de type SCHUKO6
Equipement
-
Nombre d'appareils pouvant être installés6
-
Nombre de boîte d'appareillage2
Sécurité
-
Indice de protection IPIP20
-
Résistance aux chocs IKIK08
-
Indice de protection IP en état inutiliséIP30
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

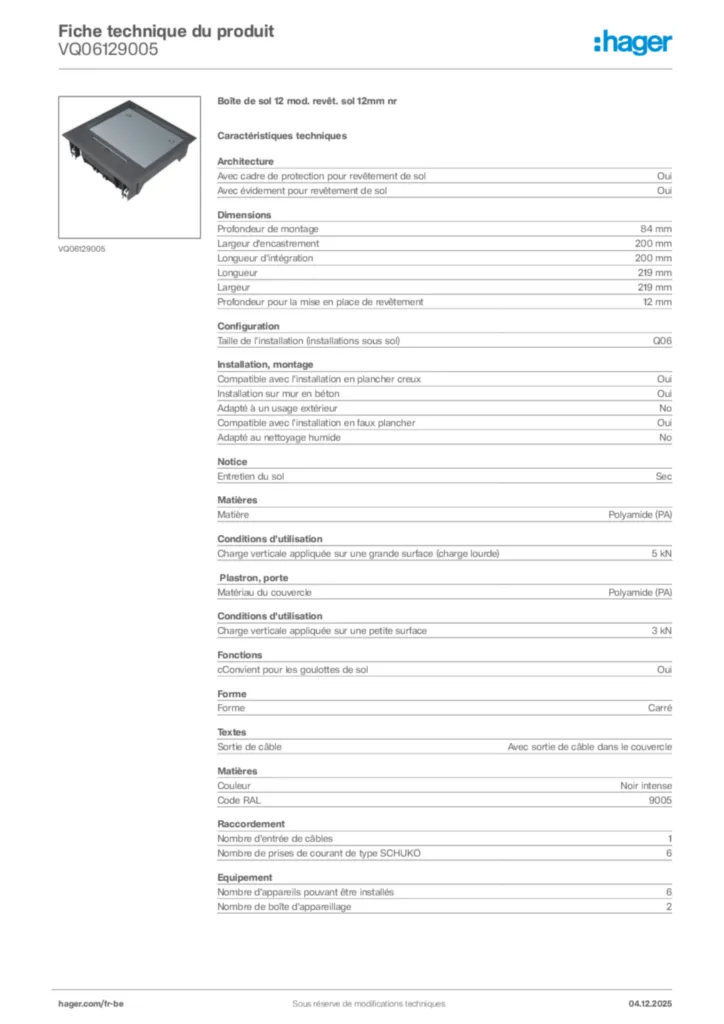

Hager Fiche technique du produit VQ06129005
