Disjoncteur boitier moulé h3+ PW1600 HMQ990JR
EAN
3250613251444
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Bobine à émission 5 produit(s) disponible(s) -
Accessoires électriques pour composants basse tension 2 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Accessoires mécaniques pour composants basse tension 4 produit(s) disponible(s) -
Position du commutateur des équipements auxiliaires 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1600 A
-
Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure ultime Icu sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure sur 1-pôle pour AC 230 V IEC60947-219,2 kA
-
Pouvoir de coupure sur 1-pôle pour AC 400 V IEC60947-219,2 kA
-
Pouvoir de coupure ultime Icu sous 690 V AC selon IEC60947-230 kA
-
Pouvoir de coupure de service Ics sous 220 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 240 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 380 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 400 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 415 V AC selon IEC60947-250 kA
-
Pouvoir de coupure de service Ics sous 690 V AC selon IEC60947-230 kA
-
Courant assigné à 10°C selon IEC609471600 A
-
Courant assigné à 15°C selon IEC609471600 A
-
Courant assigné à 20°C selon IEC609471600 A
-
Courant assigné à 25°C selon IEC609471600 A
-
Courant assigné à 30°C selon IEC609471600 A
-
Courant assigné à 35°C selon IEC609471600 A
-
Courant assigné à 40°C selon IEC609471600 A
-
Courant assigné à 45°C selon IEC609471600 A
-
Courant assigné à 50°C selon IEC609471590 A
-
Courant assigné à 55°C selon IEC609471540 A
-
Courant assigné à 60°C selon IEC609471490 A
-
Courant assigné à 70°C selon IEC609471430 A
-
Courant assigné à 65°C selon IEC609471430 A
Architecture
-
Nombre de pôles3
-
Type d'organe de commandeManette
-
Type de boitierProduit complet
Déclenchements
-
Temps de réponse à l'ouverture12 ms
Fréquence
-
Fréquence50 - 60 Hz
Installation, montage
-
Couple de serrage50-50 Nm
-
Position de montage/connexionAvant
Tension
-
Tension assignée de tenue aux chocs Uimp8 kV
-
Tension nominale d'isolement Ui1000 V
-
Tension assignée d'emploi Ue220 - 690 V
Fonctions
-
Unité de déclenchementLSI Sentinel
Puissance
-
Puissance dissipée totale sous IN129,6 W
-
Puissance dissipée par pôle à In1,8 W
Endurance
-
Endurance électrique en nombre de cycles4000
-
Endurance mécanique nombre de manœuvres20000
Equipement
-
Nombre de contacts auxiliaires comme contact inverseur0
-
Nombre de contacts auxiliaires à ouverture0
-
Nombre contact auxiliaire à fermeture0
Sécurité
-
Indice de protection IPIP20
Conditions d'utilisation
-
Température de service-25-70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Plastron, porte
-
CadenassableOui
Câble
-
Matériau du câbleCuivre, Aluminium
Dimensions
-
Hauteur330 mm
-
Largeur210 mm
-
Profondeur198 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Compatibilité
-
convient pour leRail DINNon
-
Compatible avec bloc différentielNon
Alimentation électrique
-
Sens d'alimentationBidirectionnel
Connectivité
-
Type de connection / priseRaccordement par boulon
Protection électrique
-
Protection long retard (ltd) : temporisation (tr)0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Protection court retard (std) : temporisation (tsd)50 ms, 100 ms, 200 ms, 400 ms, 600 ms
-
Protection instantanée (Ii) : coefficient de réglage du cadran1,5, 2, 3, 4, 6, 8, 10, 12, 15
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-

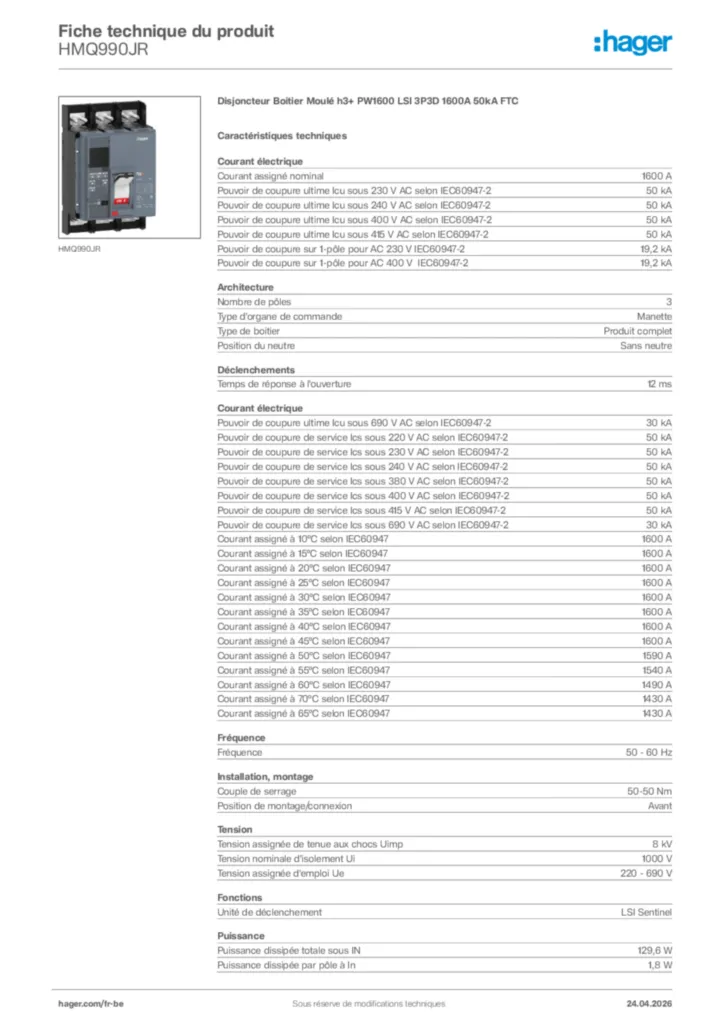

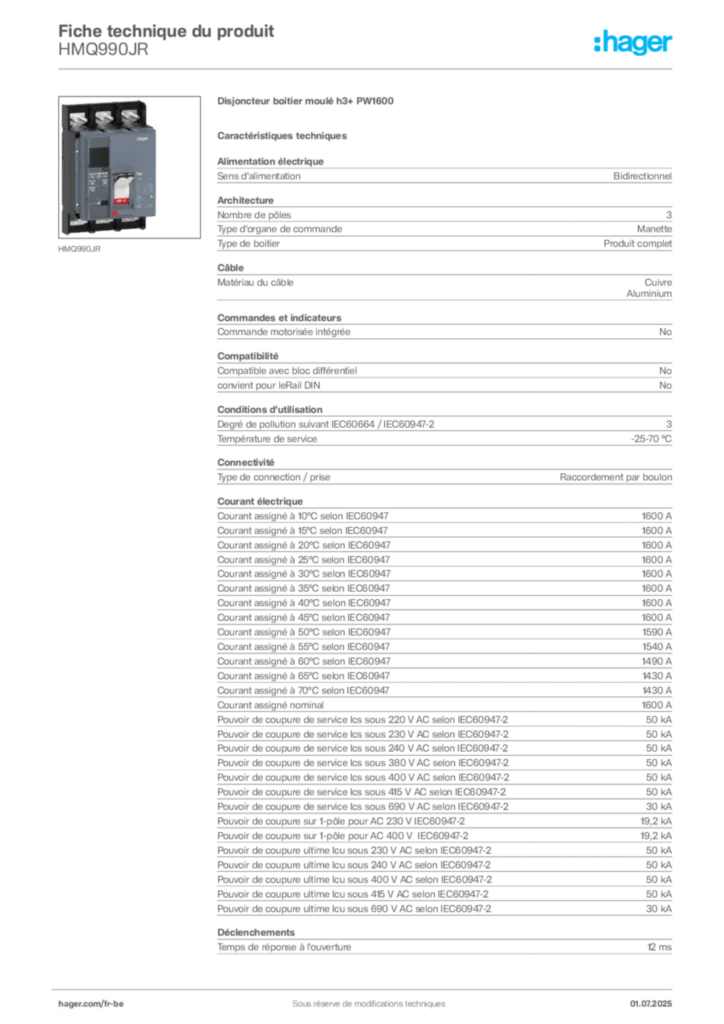

Product datasheet
