Coffret quadro5 h 1260mm l 700mm p 260mm FM205
EAN
3250612632053
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un revendeur
Sélectionnez votre revendeur pour accéder à vos tarifs professionnels et acheter en ligne
Choisissez vos accessoires dans la liste ci-contre
Accessoires
-
Porte/panneau de commande 2 produit(s) disponible(s) -
Bandeau 2 produit(s) disponible(s) -
Grille de ventilation 1 produit(s) disponible(s) -
Faisceau de câbles d'entrée et de sortie 9 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 33 produit(s) disponible(s) -
Système de verrouillage 6 produit(s) disponible(s)
Choisissez vos accessoires dans la liste ci-contre
-
KZ075
Câble de raccordement, 500mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ074Câble de raccordement, 500mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ052Câble de raccordement, 500mm, Noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ051Câble de raccordement, 500mm, bleu, 6mm², avec fiche, pour répartiteur multifiche
-
KZ007Fiche à sertir, 4²-10² , pour Répartiteur multifiche
-
KZ005Câble de raccordement, 120mm, noir, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ004Câble de raccordement, 120mm, bleu, 10mm², avec fiche, pour Répartiteur multifiche
-
KZ002Câble de raccordement, 120mm, noir, 6mm², avec fiche, pour Répartiteur multifiche
-
KZ001Câble de raccordement, 120mm, bleu, 6mm², avec fiche, pour Répartiteur multifiche
-
UC205Kit appareillage modulaire 24 modules h200mm l600mm
-
UC147HKit, quadro system, pour coffret métallique, MCCB, 630A, horizontal, 200x600mm
-
UC262PRkit 1xBM Quadro.system H3+P250, 600x200, horizontal, avec ou sans diff
-
UC263Pkit 2xBM Quadro.system H3+P250, 600x300, vertical
-
UC263PDkit 3x4P/3x3P BM Quadro.system H3+P250, 600x300, vertical
-
UC263PMkit 2xBM Quadro.system H3+P250, 600x300, vertical, motorisé
-
UC264PR
kit 2xBM Quadro.system H3+P250, 600x400, vertical, avec ou sans diff
-
UC001Kit interrupteur à coupure apparente HA160 commande directe débrochable 300x600
-
UC003Kit interrupteur à coupure apparente HA250-400 cde directe débrochable 300x600
-
UC005Kit interrupteur à coupure apparente HA630 commande directe débrochable 600x600
-
UC201Kit appareillage modulaire 24 modules h150mm l600mm
-
UC466PR
kit 2xBM Quadro.system H3+P630, 600x600, vertical, avec ou sans diff
-
UC209Kit bornier réglage 24 modules h150mm l600mm
-
UC330H
Kit d'échange, quadro system, pour coffret métallique, 250A, L350mm
-
UC441H
Kit, quadro system, pour coffret métallique, BM, vertical, 2x400/630A, L600mm
-
UC441HMKit, quadro system, pour coffret métallique, BM, vertical, 2x400/630A, L600mm
-
UC445H
Kit, quadro system, pour coffret métallique, BM, vertical, 2x400/630A, L600mm
-
UC447H
Kit, quadro system, pour coffret métallique, BM, horizontal, 400/630A, L600mm
-
UC463PR
kit 1xBM Quadro.system H3+P630, 600x300, horizontal, avec ou sans diff
-
UC464P
kit 2xBM Quadro.system H3+P630, 600x400, vertical
-
FZ597
Fermeture, univers, avec 2 clés, pour IP43
-
FZ453Serrure à clé n° 455 livrée avec 2 clés pour coffret et armoire Quadro4-5
-
FZ452Serrure à clé n° 405 livrée avec 2 clés pour coffret et armoire Quadro4-5
-
FZ451Serrure carré mâle de 7mm chromée avec 1 clé pour coffret et armoire Quadro4-5
-
FZ450Serrure triangle mâle 7mm chromée avec 1 clé pour coffret et armoire Quadro4-5
-
FZ449Serrure à double barre 3mm chromée avec 1 clé pour coffret et armoire Quadro4-5
-
FM635Kit d'association horizontale pour coffrets et armoires Quadro5
-
FM630Kit d'association verticale pour coffrets Quadro5
-
FM640Jeu de 2 pattes de fixation Quadro4 murale horizont. et vertic. livrées avec vis
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
-
UC992Entretoises, quadro system, M6 L80
-
UC856EVis, quadro system, seul-autotaraudeuse, pour coffret métallique, M6x10mm, 25pièces
-
UC321HMKit, quadro system, pour coffret métallique, MCCB, vertical, 2x250A, L350mm
-
UC321H
Kit, quadro system, pour coffret métallique, MCCB, vertical, 2x250A, L350mm
-
UC320HKit, quadro system, pour coffret métallique, MCCB, vertical, 250A, L350mm
-
UC313H
Kit d'équipement isolant pour BM sans dif h125-160 l500 h150 hor.
-
UC311HKit d'équipement isolant pour BM avec-sans dif h125-160 l500 h300 vertical
-
UC225Plastron plein h 400 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC233TPlastron plein 200x600
-
UC300Plastron 2 App mesure + 2 commut H200 L600
-
UC3014x 92x92 trou kit, quadro.sys. 600x200 mm
-
UC237Plastron, quadro.evo, pour coffret métallique, pleine, front, 800x600mm
-
UC220Plastron plein h 75 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC221Plastron plein h 50 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC222Plastron plein h 150 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC223Plastron plein h 200 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC224Plastron plein h 300 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC239Plastron plein h 100 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC226Plastron plein h 600 x l 350mm Quadro4 - Quadro5 - Quadro+
-
UC230Plastron plein h 75 x l 600mm quadro4 - quadro5 - quadro+
-
UC231Plastron plein h 50 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC232Plastron plein h 150 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC233Plastron plein h 200 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC234Plastron plein h 300 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC235Plastron plein h 400 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC236Plastron plein h 600 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UT88BEquerre simple fixation barres Cu 50X5mm quadro+
-
UT88AEquerre simple fixation barres Cu 25X5mm quadro+
-
UM30A5Barre Cu perforée M6 630A 30X10 longueur 880
-
UM30A4Barre Cu perforée M6 630A 30X10 longueur 430
-
UM30A3Barre Cu perforée M6 400A 30X5 longueur 280
-
UM30A2Barre Cu perforée M6 400A 30X5 longueur 880
-
UM30A1Barre Cu perforée M6 400A 30X5 longueur 430
-
KS72CBarre de cuivre, univers, 12x5x1000mm, avec 56 vis connecter, 5x8mm
-
UC875Connecteur boîtier moulé 160-250 horiz-JDB arrière
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
Caractéristiques techniques
Dimensions
-
Hauteur1260 mm
-
Largeur700 mm
-
Profondeur260 mm
-
Epaisseur de la paroi latérale2 mm
Sécurité
-
Indice de protection IPIP55
-
Type de verrouillageSerrure à clé
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large2
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées8
Installation, montage
-
Montage surPied
-
Adapté à un usage extérieurNon
Matières
-
CouleurBlanc pur
-
Code RAL9010
-
TraitementThermolaquage
-
MatièreAcier
Plastron, porte
-
Porte transparenteNon
Courant électrique
-
Courant assigné nominal630 A
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

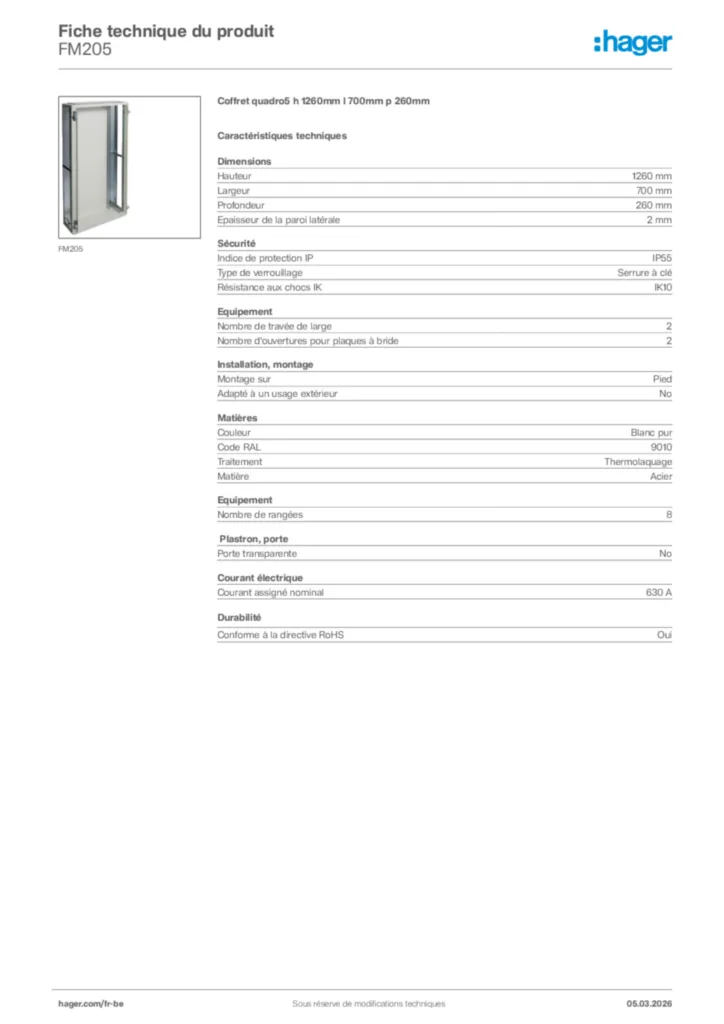

Hager Fiche technique du produit FM205
