Armoire Quadro5 h 1860mm l 700mm p 260mm FM208
EAN
3250612632084
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Plaque arrière pour goulotte de jonction 1 produit(s) disponible(s) -
Module de distribution pour appareils montés en série 35 produit(s) disponible(s) -
Module de distribution pour commutateurs 5 produit(s) disponible(s) -
Porte/panneau de commande 2 produit(s) disponible(s) -
Grille de ventilation 1 produit(s) disponible(s) -
Voir plus 68 autre(s) produit(s) disponible(s)
Complétez votre système
-
UC001
Kit interrupteur à coupure apparente HA160 commande directe débrochable 300x600
-
UC003Kit interrupteur à coupure apparente HA250-400 cde directe débrochable 300x600
-
UC005Kit interrupteur à coupure apparente HA630 commande directe débrochable 600x600
-
UC011HKit,quadro system,pour coffret métallique,MCCB,160A,horizontal,300x600mm
-
UC013HKit,quadro system,pour coffret métallique,MCCB,160A,horizontal,150x600mm
-
UC021H
Kit,quadro system,pour coffret métallique,MCCB,250A,vertical,300x600mm
-
UC023H
Kit,quadro system,pour coffret métallique,MCCB,250A,vertical,400x600mm
-
UC127HKit,quadro system,pour coffret métallique,MCCB,250A,horizontal,200x600mm
-
UC141HKit,quadro system,pour coffret métallique,MCCB,630A,horizontal,400x600mm
-
UC145H
Kit,quadro system,pour coffret métallique,MCCB,630A,vertical,600x600mm
-
UC147H
Kit,quadro system,pour coffret métallique,MCCB,630A,horizontal,200x600mm
-
UC162Pkit 1xBM Quadro.system H3+P160, 600x200, horizontal
-
UC163P
kit 2xBM Quadro.system H3+P160, 600x300, vertical
-
UC163PDkit 3x4P/3x3P BM Quadro.system H3+P160, 600x300, vertical
-
UC201Kit appareillage modulaire 24 modules h150mm l600mm
-
UC205Kit appareillage modulaire 24 modules h200mm l600mm
-
UC209Kit bornier réglage 24 modules h150mm l600mm
-
UC233EM3x 92x92 trou kit,quadro.sys. 600x200 mm
-
UC234EM2x 92x92 trou kit,quadro.sys. 600x200 mm
-
UC262PRkit 1xBM Quadro.system H3+P250, 600x200, horizontal, avec ou sans diff
-
UC311H
Kit d'équipement isolant pour BM avec-sans dif h125-160 l500 h300 vertical
-
UC313H
Kit d'équipement isolant pour BM sans dif h125-160 l500 h150 hor.
-
UC321H
Kit,quadro system,pour coffret métallique,MCCB,vertical,2x250A,L350mm
-
UC321HMKit,quadro system,pour coffret métallique,MCCB,vertical,2x250A,L350mm
-
UC323H
Kit,quadro system,pour coffret métallique,MCCB,vertical,2x250,L600mm
-
KZ001Câble de raccordement, 120mm, bleu, 6mm²,avec fiche, pour Répartiteur multifiche
-
KZ002Câble de raccordement, 120mm, noir, 6mm²,avec fiche, pour Répartiteur multifiche
-
KZ004Câble de raccordement, 120mm, bleu, 10mm²,avec fiche,pour Répartiteur multifiche
-
KZ005Câble de raccordement, 120mm,noir, 10mm²,avec fiche, pour Répartiteur multifiche
-
KZ007Fiche à sertir, 4²-10² , pour Répartiteur multifiche
-
KZ051Câble de raccordement, 500mm, bleu, 6mm²,avec fiche, pour répartiteur multifiche
-
KZ052Câble de raccordement, 500mm,Noir, 6mm²,avec fiche, pour Répartiteur multifiche
-
KZ074Câble de raccordement,500mm, bleu, 10mm²,avec fiche, pour Répartiteur multifiche
-
KZ075Câble de raccordement, 500mm,noir,10mm²,avec fiche, pour Répartiteur multifiche
-
UC230Plastron plein h 75 x l 600mm quadro4 - quadro5 - quadro+
-
UC231Plastron plein h 50 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC232Plastron plein h 150 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC233Plastron plein h 200 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC233TPlastron plein 200x600
-
UC234Plastron plein h 300 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC235Plastron plein h 400 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC236Plastron plein h 600 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC239Plastron plein h 100 x l 600mm Quadro4 - Quadro5 - Quadro+
-
UC820Support barre Quadro4-Quadro5-Quadro+ 4P 160-250-630A arr à plat
-
UC822Talon maintien Quadro4-Quadro5-Quadro+ 3P 630-1600A 1 ou 2 barres
-
UC823Support Quadro4-Quadro5-Quadro+ acces 3P 630-1600A 1 ou 2 barres sur chant
-
UC824Support Quadro4-Quadro5-Quadro+ acces 4P 630-1600A 1 ou 2 barres sur chant
-
UC825Talon maintien Quadro4-Quadro5-Quadro+ 4P 630-1600A 1 ou 2 barres
-
UC830Support pour jeu de barres étagé latéral quadro 250A pour barre 20x5mm
-
FM635Kit d'association horizontale pour coffrets et armoires Quadro5
-
UC821Equerres de montage Quadro se montent sur les supports UC824 et UC823
-
UC856EVis,quadro system,seul-autotaraudeuse,pour coffret métallique,M6x10mm,25pièces
-
UC969Ecrous-clips et vis M5 pour platine perforée (25 pièces) Quadro et Beha-set
-
UC992Entretoises,quadro system,M6 L80
-
KS72CBarre de cuivre, univers, 12x5x1000mm, avec 56 vis connecter, 5x8mm
-
UC832Barre Cu perforée M6 250A 20X5 longueur 1000
-
UC875Connecteur boîtier moulé 160-250 horiz-JDB arrière
-
UM30A1Barre Cu perforée M6 400A 30X5 longueur 430
-
UM30A2Barre Cu perforée M6 400A 30X5 longueur 880
-
UM30A3Barre Cu perforée M6 400A 30X5 longueur 280
-
UM30A4Barre Cu perforée M6 630A 30X10 longueur 430
-
UM30A5Barre Cu perforée M6 630A 30X10 longueur 880
-
UC812Traverse support barres Quadro4 - Quadro5 - Quadro+ jeux de barres 500 mm
-
UC816Kit écran de protection Quadro4 - Quadro5 - Quadro+
-
UC826Support barres 4P 400-600A incl + 4 fixations
-
UC827Ecran protection jdb 160-630A 1000x294
-
UC828Ecran protection jdb 400-630A 1000x212
-
UC834Ecran protection jdb latéral 250A 1000

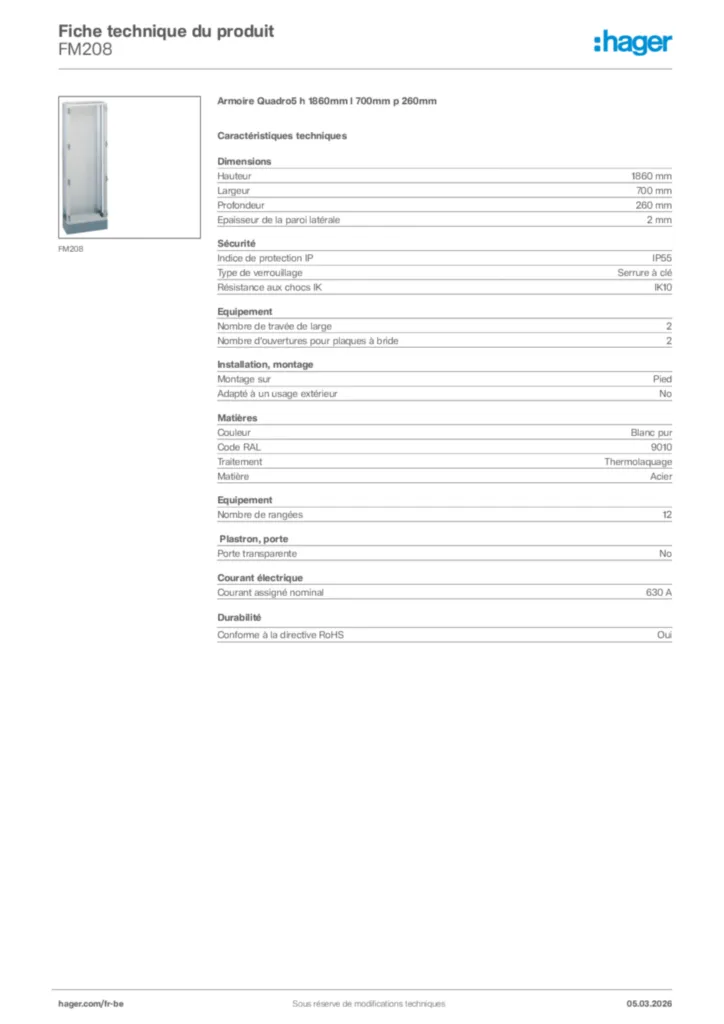

Caractéristiques techniques
Dimensions
-
Hauteur1860 mm
-
Largeur700 mm
-
Profondeur260 mm
-
Epaisseur de la paroi latérale2 mm
Sécurité
-
Indice de protection IPIP55
-
Type de verrouillageSerrure à clé
-
Résistance aux chocs IKIK10
Equipement
-
Nombre de travée de large2
-
Nombre d'ouvertures pour plaques à bride2
-
Nombre de rangées12
Installation, montage
-
Montage surPied
-
Adapté à un usage extérieurNon
Matières
-
CouleurBlanc pur
-
Code RAL9010
-
TraitementThermolaquage
-
MatièreAcier
Plastron, porte
-
Porte transparenteNon
Courant électrique
-
Courant assigné nominal630 A
