Caja de superf. estanca vector VE, exterior, IP65, 1 fila, 3M, puerta transp VE103SN
EAN
3250616450417
Cantidad
1 uni.
Precio de venta
29,90 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Prensaestopas 8 productos disponibles -
1 productos disponibles -
Kits de unión entre envolventes 2 productos disponibles -
Obturadores 2 productos disponibles
-
Borne push-in 2 productos disponibles -
Cerraduras 1 productos disponibles
Completa tu sistema
-
VZ016M
Prensaestopas, IP65 , M16
3,90 € / uni.* -
VZ020MPrensaestopas, IP65 , M20
3,90 € / uni.* -
VZ025MPrensaestopas, IP65 , M25
4,10 € / uni.* -
VZ032MPrensaestopas, IP65 , M32
5,10 € / uni.* -
VZ040MPrensaestopas, IP65 , M40
10,10 € / uni.* -
VZ020DPrensaestopas anticondensación, IP66, M20
40,60 € / uni.* -
VZ025DPrensaestopas anticondensación, IP66, M25
50,90 € / uni.* -
VZ032DPrensaestopas anticondensación, IP66, M32
75,60 € / uni.*
-
VZ025M
Prensaestopas, IP65 , M25
4,10 € / uni.* -
VZ011Soportes de pared, para fijación exterior de la caja Vector
23,50 € / uni.* -
VZ021VCierre, para prensaetopas anticondensación, M25/32
1,20 € / uni.* -
VZ013V
Cierre, para prensaetopas anticondensación, M20/25
1,00 € / uni.* -
VZ032D
Prensaestopas anticondensación, IP66, M32
75,60 € / uni.* -
VZ025D
Prensaestopas anticondensación, IP66, M25
50,90 € / uni.* -
VZ020D
Prensaestopas anticondensación, IP66, M20
40,60 € / uni.* -
VZ040M
Prensaestopas, IP65 , M40
10,10 € / uni.* -
VZ032M
Prensaestopas, IP65 , M32
5,10 € / uni.* -
P012
Obturador 12M con precortes cada 1/2M
8,20 € / uni.* -
VZ020M
Prensaestopas, IP65 , M20
3,90 € / uni.* -
VZ016M
Prensaestopas, IP65 , M16
3,90 € / uni.* -
VZ413Obturador 6M con precortes cada 1/2 M para cajas vector RAL7035
3,40 € / uni.* -
KN06ERegleta tierra quick connect 1x25 mm²+5x4 mm²
8,10 € / uni.* -
KN10E
Regleta tierra quick connect 2x25mm²+8x4mm²
10,10 € / uni.* -
VZ311
Cerradura con llave de sierra para cajas serie vector VE
35,80 € / uni.* -
VZ754Juego manguitos de unión para cajas estancas vector serie VE
13,30 € / uni.* -
VZ758Pasacables para cajas estancas vector, serie VE
12,30 € / uni.*
-
VZ013V
Cierre, para prensaetopas anticondensación, M20/25
1,00 € / uni.* -
VZ021V
Cierre, para prensaetopas anticondensación, M25/32
1,20 € / uni.*
-
P012
Obturador 12M con precortes cada 1/2M
8,20 € / uni.* -
VZ413
Obturador 6M con precortes cada 1/2 M para cajas vector RAL7035
3,40 € / uni.*
-
KN10E
Regleta tierra quick connect 2x25mm²+8x4mm²
10,10 € / uni.* -
KN06E
Regleta tierra quick connect 1x25 mm²+5x4 mm²
8,10 € / uni.*
-
VZ311
Cerradura con llave de sierra para cajas serie vector VE
35,80 € / uni.*
-
VZ758
Pasacables para cajas estancas vector, serie VE
12,30 € / uni.* -
VZ754
Juego manguitos de unión para cajas estancas vector serie VE
13,30 € / uni.*
Características técnicas
Conexión
-
Número de entradas de conductos de cables2
Tensión
-
Tensión nominal400 - 400 V
-
Tensión asignada de empleo en DC1000 - 1000 V
Instalación, montaje
-
Adecuado para uso en exterioresSí
-
Montaje enMontaje en superficie
Corriente eléctrica
-
Corriente nominal asignada63 A
Equipo
-
Número de perfiles DIN1
-
Número de filas1
-
Número de sección en anchura1
-
Con cierreNo
-
Tiene placa de montajeNo
Capacidad
-
Número de módulos3
Funciones
-
Con entradas de conductosSí
Dimensiones
-
Altura175 mm
-
Anchura111 mm
-
Profundidad93 mm
-
Número de unidades en ancho3
Tapa, puerta
-
Número de puertas de armario1
-
Número de bloqueos0
-
La puerta/cubierta es transparenteSí
Materiales
-
MaterialPolicarbonato (PC)
-
Código RAL7035
-
ColourGris claro
-
Resistente a los rayos ultravioletaSí
Seguridad
-
Clase de protecciónClase de aislamiento II
-
Resistencia al impacto IKIK07
-
Clase de protección de entrada (IP)IP65
-
Tipo de cerraduraCierre a presión, Sin bloqueo
-
Ensayo del hilo incandescente850 °C
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-

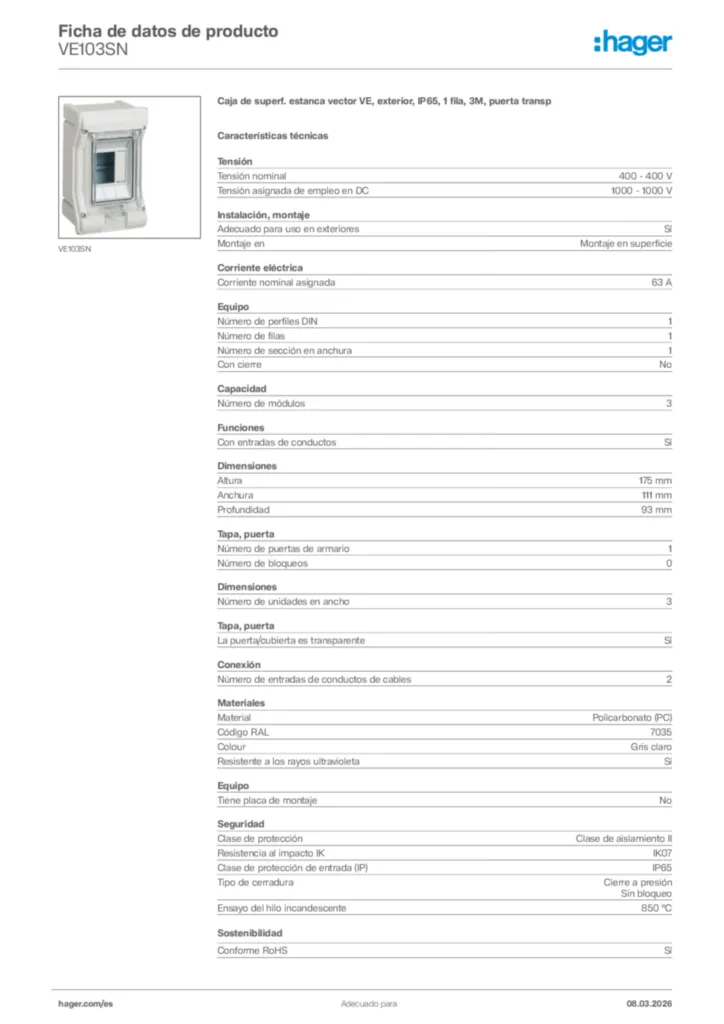

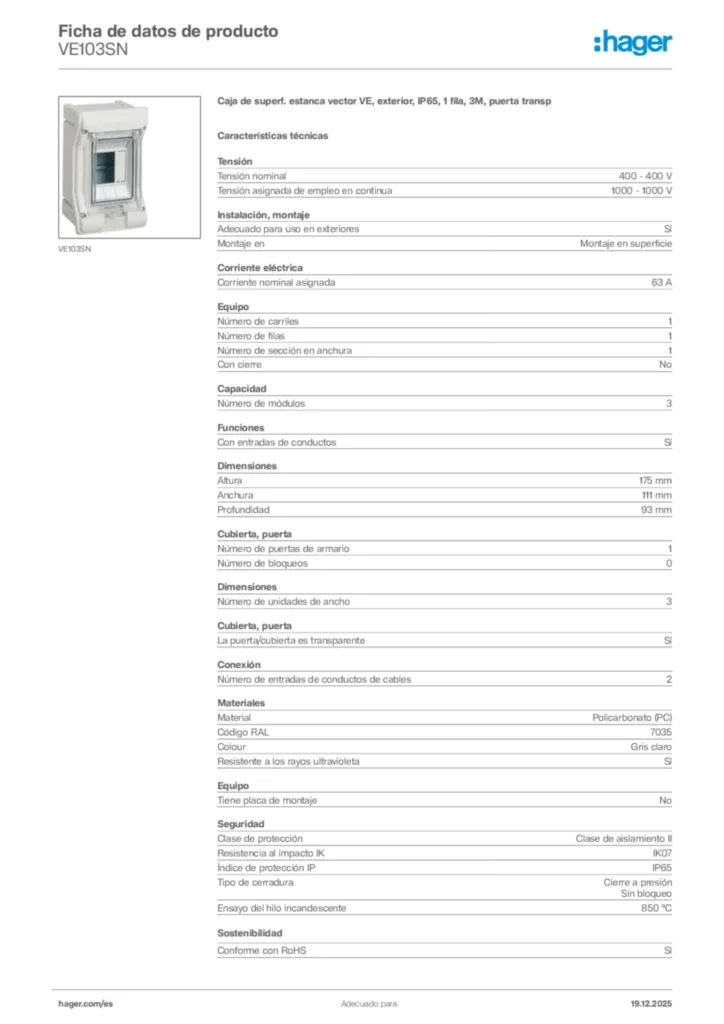

Product datasheet
