Interruptores automáticos en caja moldeada

Interruptor automático caja moldeada h3+ P160,4P4D N0-50-100%,40A,50kA,relé LSI HMS041JC

EAN

3250613145729

Cantidad

1 uni.

Precio de venta

2.264,30 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Bloqueo de las funciones de enclavamiento 5 productos disponibles
Disparador shunt 5 productos disponibles
Bobina de tensión mínima 8 productos disponibles
Adaptador de cable auxiliar 2 productos disponibles
Bloque de contactos auxiliares 3 productos disponibles
Maneta para interruptor de potencia 1 productos disponibles

Características técnicas

Corriente nominal asignada

40 A
Poder de corte último Icu a 230V AC (EN 60947-2)

65 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

65 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

50 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

50 kA
Poder de corte sobre 1 polo 230V (EN 60947-2)

2,50 kA
Poder de corte a 1 polo 400V AC (EN 60947-2)

2,50 kA
Poder de corte último Icu a 690V AC (EN 60947-2)

6 kA
Poder de corte de servicio Ics a 220 V AC según IEC 60947-2

65 kA
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

65 kA
Poder de corte de servicio Ics a 240 V AC según IEC 60947-2

65 kA
Poder de corte de servicio Ics a 380 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 400 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 415 V AC según IEC 60947-2

50 kA
Poder de corte de servicio Ics a 690 V AC según IEC 60947-2

6 kA
Corriente asignada a 10°C según IEC 60947

40 A
Corriente asignada a 15°C según IEC 60947

40 A
Corriente asignada a 20°C según IEC 60947

40 A
Corriente asignada a 25°C según IEC 60947

40 A
Corriente asignada a 30°C según IEC 60947

40 A
Corriente asignada a 35°C según IEC 60947

40 A
Corriente asignada a 40°C según IEC 60947

40 A
Corriente asignada a 45°C según IEC 60947

40 A
Corriente asignada a 50°C según IEC 60947

40 A
Corriente asignada a 55°C según IEC 60947

40 A
Corriente asignada a 60°C según IEC 60947

40 A
Corriente asignada a 70°C según IEC 60947

40 A
Corriente asignada a 65°C según IEC 60947

40 A

Número de polos

4
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Izquierda

Ir1 - ajuste de corriente por dial

16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
Rango de ajuste de disparo de corto retardo de cortocircuito

21,9 - 400,0 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

6 - 6 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Unidad de disparo

LSI

Potencia total disipada en condiciones de Intensidad nominal

1,68 W
Potencia disipada por polo en In

0,56 W

Endurancia eléctrica en número de ciclos

10000
Número de maniobras mecánicas

40000

Número de contactos auxiliares como contacto conmutado

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Clase de protección de entrada (IP)

IP4X

Temperatura de funcionamiento

-25 - 70 °C
Grado de polución / IEC 60664/IEC 60947-2

3

Sección transversal de conductor flexible

6 - 70 mm²
Sección transversal de conductor rígido

6 - 95 mm²

Interenclavable

Sí

Material de cable

Cobre

Altura

130 mm
Anchura

120 mm
Profundidad

97 mm

Accionamiento motorizado integrado

No

Adecuado para perfil DIN

No
Compatible con RDC AOB

No
Adecuado para cuadro de distribución

Sí

Posición fuente de alimentación

Bidireccional

Tipo de conexión

Borne de tornillo

Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protección de corto retardo (std): corriente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protección de corto retardo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protección instantánea (li): coeficiente de regulación del dial

3, 4, 5, 6, 7, 8, 10, 12, 15

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Certificaciones y documentos

PEP en-GB 2025-07-08

PDF

6,45 MB

Hager REACH declaration HMS041JC

PDF

Hager Informe RoHS HMS041JC

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HMS041JC

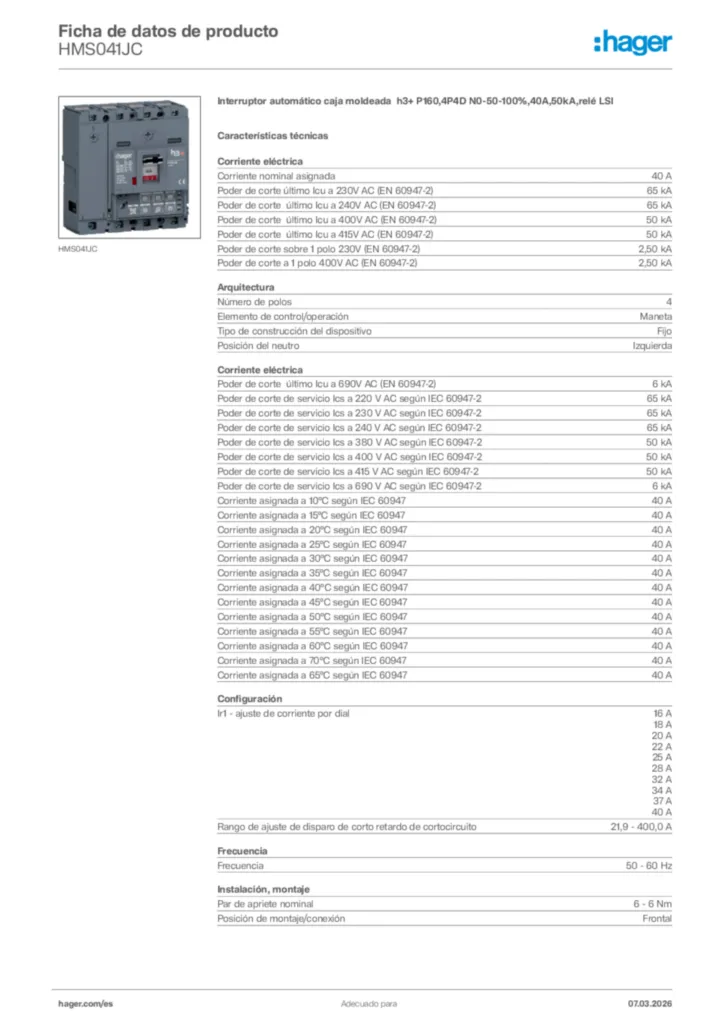

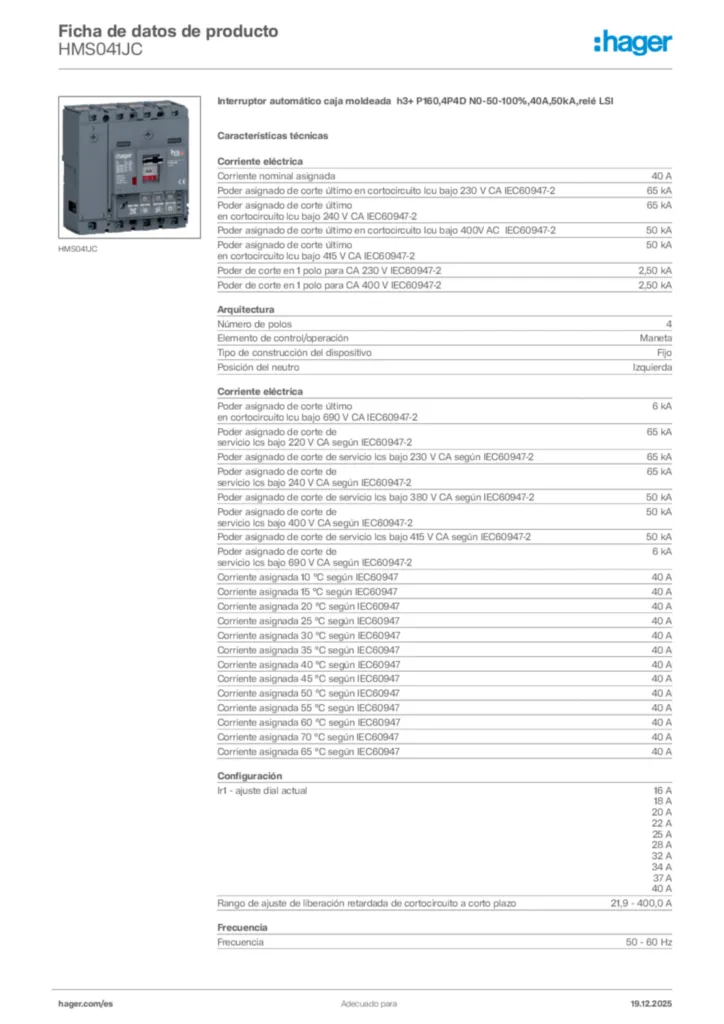

Product datasheet

Hager Ficha de datos de producto HMS041JC

Interruptor automático caja moldeada h3+ P160,4P4D N0-50-100%,40A,50kA,relé LSI

PDF
Manual de instrucciones

Manual for moulded case circuit breaker h3+ P160 (Date: 2020-03)

Manual de instrucciones International 2016-03-09

PDF

4,40 MB

Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)

Manual de instrucciones International 2023-03-08

PDF

7,44 MB
Manual de funcionamiento

Operating manual International 2020-09-21

Manual de funcionamiento International 2020-09-21

PDF

13,53 MB
Manual de instalación

Manual de instalación International 2018-06-04

PDF

2,86 MB
Folleto

Folleto Protección garantizada: Caja moldeada h3+

PDF

4,24 MB

Soluciones hager para terciario y residencial dirigido a instaladores

PDF

10,78 MB
Archivos STEP

CAD file for MCCB 160A 4P

Archivos STEP International 2023-09-04

STP

1014,02 kB
Manual

Technical catalogue

h3+ Moulded Case Circuit breakers up to 630A

PDF

48,86 MB
Declaración de conformidad

Declaration

Declaración de conformidad International 2022-02-01

PDF

300,00 kB
