Interruptor automático magnetotérmico serie HM 2P 125A curva C 10kA HMF299

Name: HMF299
Brand: Hager
SKU: HMF299
Price: 420.9 EUR

EAN

3250613231026

Cantidad

1 uni.

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

AOB 125 A tipo A-HI 1 productos disponibles
Bloqueo de las funciones de enclavamiento 1 productos disponibles
Funciones de separación de fases 1 productos disponibles
Cubrebornes 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Bobina de tensión mínima 1 productos disponibles

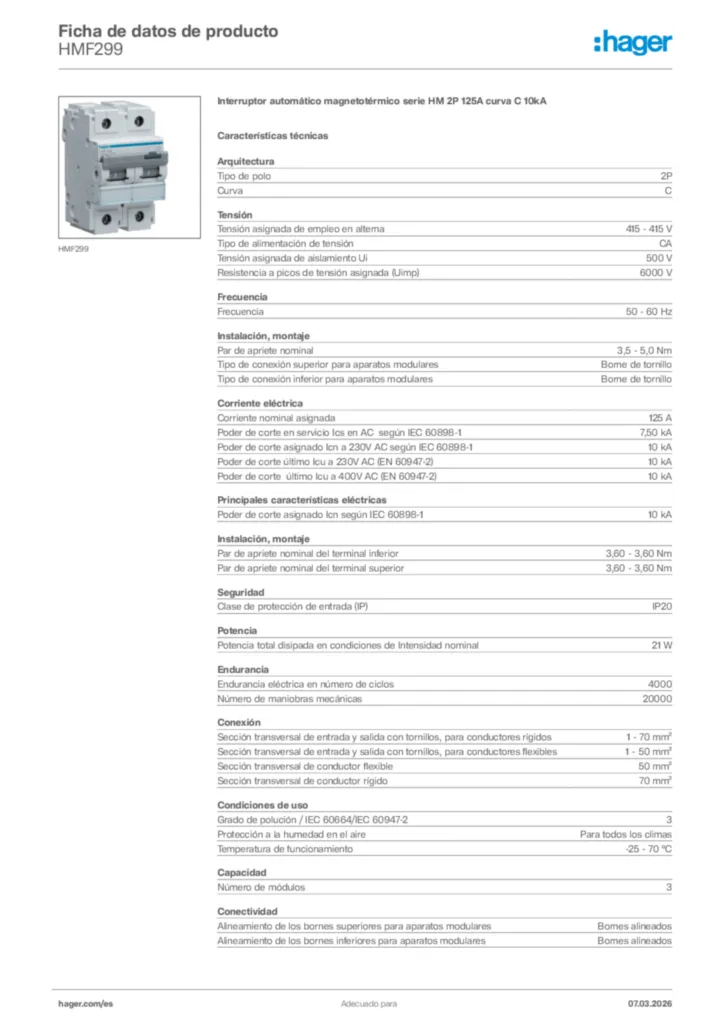

Características técnicas

Tipo de polo

2P
Curva

C

Tensión asignada de empleo en alterna

415 - 415 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Par de apriete nominal

3,5 - 5,0 Nm
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Tipo de conexión inferior para aparatos modulares

Borne a tornillo
Par de apriete nominal del terminal inferior

3,60 - 3,60 Nm
Par de apriete nominal del terminal superior

3,60 - 3,60 Nm

Corriente nominal asignada

125 A
Poder de corte en servicio Ics en AC según IEC 60898-1

7,50 kA
Poder de corte asignado Icn a 230V AC según IEC 60898-1

10 kA
Poder de corte último Icu a 230V AC (EN 60947-2)

10 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

10 kA

Poder de corte asignado Icn según IEC 60898-1

10 kA

Clase de protección de entrada (IP)

IP20

Potencia total disipada en condiciones de Intensidad nominal

21 W

Endurancia eléctrica en número de ciclos

4000
Número de maniobras mecánicas

20000

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 70 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 50 mm²
Sección transversal de conductor flexible

50 mm²
Sección transversal de conductor rígido

70 mm²

Grado de polución / IEC 60664/IEC 60947-2

3
Protección a la humedad en el aire

Para todos los climas
Temperatura de funcionamiento

-25 - 70 °C

Número de módulos

3

Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

90 mm
Anchura

53 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

REACh – libre de SVHC Sí
