Interruptor automático magnetotérmico serie HM 2P 80A curva C 15kA HMC280

Name: HMC280
Brand: Hager
SKU: HMC280
Price: 372.31 EUR

EAN

3250613230166

Cantidad

1 uni.

Precio de venta

372,31 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

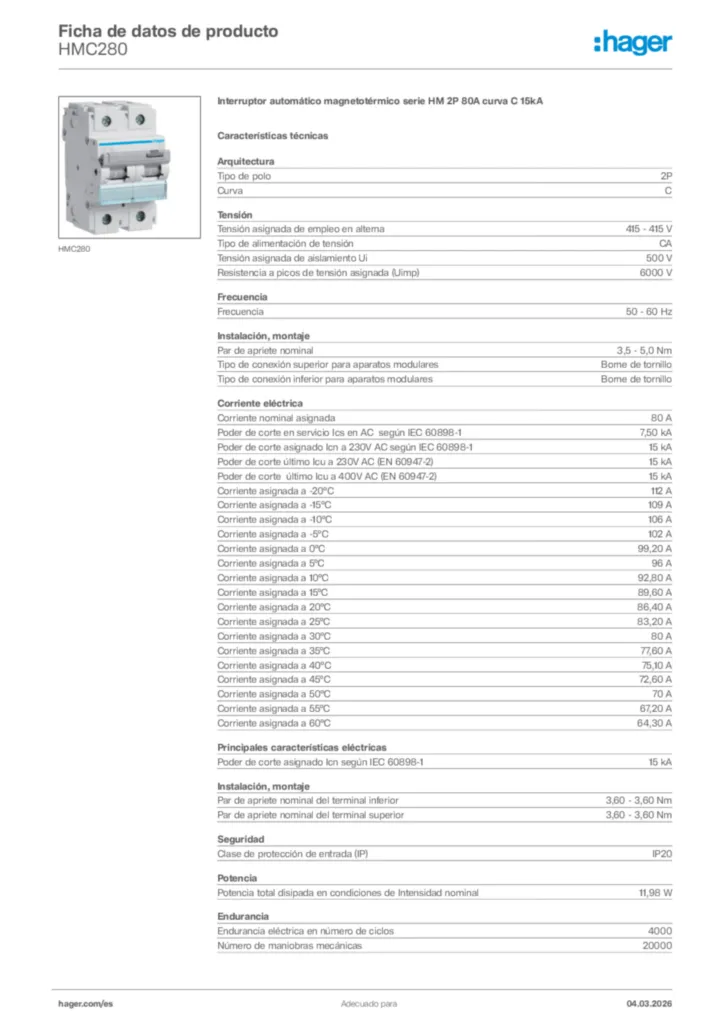

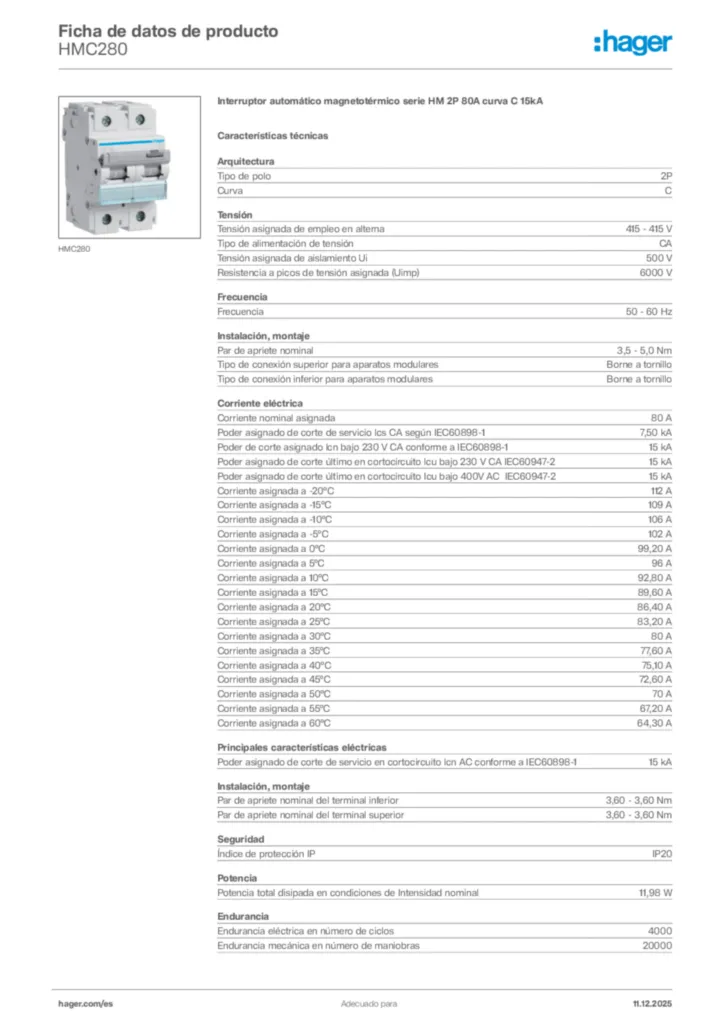

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

AOB 125 A tipo AC 2 productos disponibles
AOB 125 A tipo A-HI 2 productos disponibles
Adaptador de carril DIN 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Ver más 8 otros productos disponibles

Características técnicas

Tipo de polo

2P
Curva

C

Tensión asignada de empleo en alterna

415 - 415 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Resistencia a picos de tensión asignada (Uimp)

6000 V

Frecuencia

50 - 60 Hz

Par de apriete nominal

3,5 - 5,0 Nm
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Tipo de conexión inferior para aparatos modulares

Borne a tornillo

Corriente nominal asignada

80 A
Poder asignado de corte de servicio lcs CA según IEC60898-1

7,50 kA
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-1

15 kA
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2

15 kA
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-2

15 kA
Corriente asignada a -20°C

112 A
Corriente asignada a -15°C

109 A
Corriente asignada a -10°C

106 A
Corriente asignada a -5°C

102 A
Corriente asignada a 0°C

99,20 A
Corriente asignada a 5°C

96 A
Corriente asignada a 10°C

92,80 A
Corriente asignada a 15°C

89,60 A
Corriente asignada a 20°C

86,40 A
Corriente asignada a 25°C

83,20 A
Corriente asignada a 30°C

80 A
Corriente asignada a 35°C

77,60 A
Corriente asignada a 40°C

75,10 A
Corriente asignada a 45°C

72,60 A
Corriente asignada a 50°C

70 A
Corriente asignada a 55°C

67,20 A
Corriente asignada a 60°C

64,30 A

Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-1

15 kA
Par de apriete nominal del terminal inferior

3,60 - 3,60 Nm
Par de apriete nominal del terminal superior

3,60 - 3,60 Nm

Potencia total disipada en condiciones de Intensidad nominal

11,98 W

Endurancia eléctrica en número de ciclos

4000
Endurancia mecánica en número de maniobras

20000

Sección transversal de entrada y salida con tornillos, para conductores rígidos

1 - 70 mm²
Sección transversal de entrada y salida con tornillos, para conductores flexibles

1 - 50 mm²

Grado de contaminación según IEC60664 / IEC60947-2

3
Protección a la humedad en el aire

Para todos los climas

Número de módulos

3

Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

90 mm
Anchura

53 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí

Conformidad con REACH Sí
