Interruptor automático magnetotérmico serie HM 3P 80A curva B 15kA HMB380
EAN
3250613230074
Cantidad
1 uni.
Precio de venta
627,76 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
AOB 125 A tipo AC 2 productos disponibles -
AOB 125 A tipo A-HI 2 productos disponibles -
Adaptador de carril DIN 1 productos disponibles -
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Ver más 8 otros productos disponibles
Completa tu sistema
-
BDC380E
Bloque diferencial para serie HM 3P 30mA 80-100-125A tipo AC
744,32 € / uni.* -
BTC380EBloque diferencial para serie HM 3P regulable 80-100-125A tipo AC
1.230,88 € / uni.*
-
BDH380E
Bloque diferencial para serie HM 3P 30mA 80-100-125A tipo A HI
1.191,74 € / uni.* -
BTH380E
Bloque diferencial para serie HM 3P regul. 80-100-125A tipo A HI
1.371,61 € / uni.*
-
LZ060
Separador disipador
6,65 € / uni.*
-
MZ212Bobina de protección contra las sobretensiones, 230V AC
130,00 € / uni.*
-
MZN130Tapa precinto para bornes de interruptores serie HM
14,83 € / uni.*

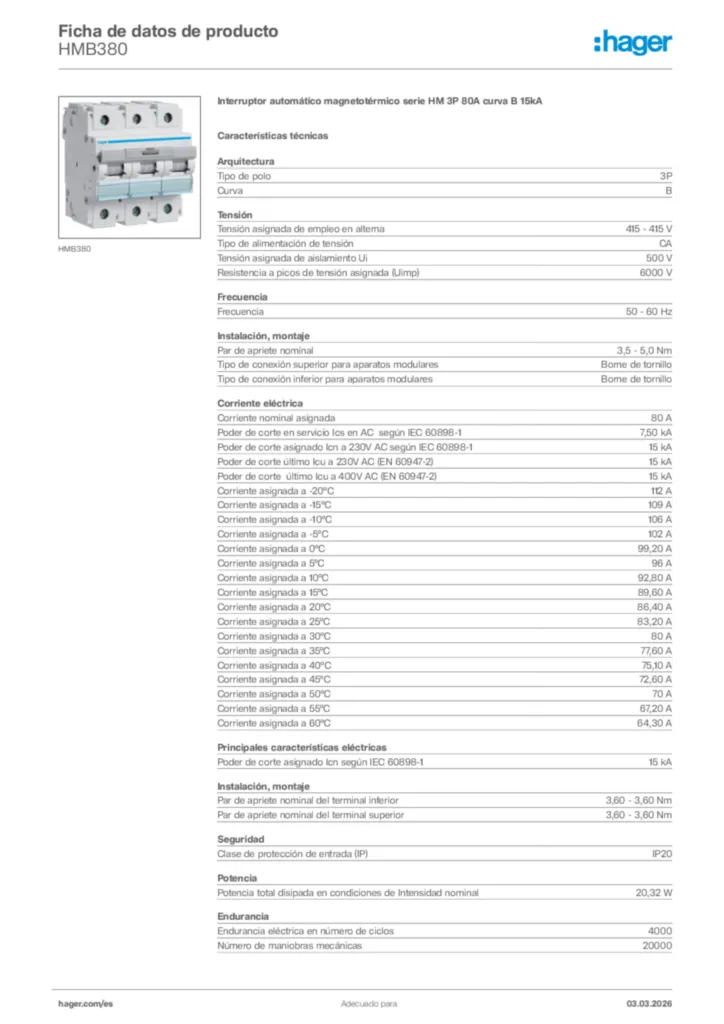

Características técnicas
Arquitectura
-
Tipo de polo3P
-
CurvaB
Tensión
-
Tensión asignada de empleo en alterna415 - 415 V
-
Tipo de alimentación de tensiónCA
-
Tensión asignada de aislamiento Ui500 V
-
Resistencia a picos de tensión asignada (Uimp)6000 V
Frecuencia
-
Frecuencia50 - 60 Hz
Corriente eléctrica
-
Corriente nominal asignada80 A
-
Poder asignado de corte de servicio lcs CA según IEC60898-17,50 kA
-
Poder de corte asignado lcn bajo 230 V CA conforme a IEC60898-115 kA
-
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-215 kA
-
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-215 kA
-
Corriente asignada a -20°C112 A
-
Corriente asignada a -15°C109 A
-
Corriente asignada a -10°C106 A
-
Corriente asignada a -5°C102 A
-
Corriente asignada a 0°C99,20 A
-
Corriente asignada a 5°C96 A
-
Corriente asignada a 10°C92,80 A
-
Corriente asignada a 15°C89,60 A
-
Corriente asignada a 20°C86,40 A
-
Corriente asignada a 25°C83,20 A
-
Corriente asignada a 30°C80 A
-
Corriente asignada a 35°C77,60 A
-
Corriente asignada a 40°C75,10 A
-
Corriente asignada a 45°C72,60 A
-
Corriente asignada a 50°C70 A
-
Corriente asignada a 55°C67,20 A
-
Corriente asignada a 60°C64,30 A
Instalación, montaje
-
Par de apriete nominal3,5 - 5,0 Nm
-
Tipo de conexión superior para aparatos modularesBorne a tornillo
-
Tipo de conexión inferior para aparatos modularesBorne a tornillo
-
Par de apriete nominal del terminal inferior3,60 - 3,60 Nm
-
Par de apriete nominal del terminal superior3,60 - 3,60 Nm
Principales características eléctricas
-
Poder asignado de corte de servicio en cortocircuito lcn AC conforme a IEC60898-115 kA
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal20,32 W
Endurancia
-
Endurancia eléctrica en número de ciclos4000
-
Endurancia mecánica en número de maniobras20000
Conexión
-
Sección transversal de entrada y salida con tornillos, para conductores rígidos1 - 70 mm²
-
Sección transversal de entrada y salida con tornillos, para conductores flexibles1 - 50 mm²
-
Sección transversal de conductor flexible50 mm²
-
Sección transversal de conductor rígido70 mm²
Condiciones de uso
-
Grado de contaminación según IEC60664 / IEC60947-23
-
Protección a la humedad en el airePara todos los climas
-
Temperatura de funcionamiento-25 - 70 °C
Capacidad
-
Número de módulos4,50
Conectividad
-
Alineamiento de los bornes superiores para aparatos modularesBornes alineados
-
Alineamiento de los bornes inferiores para aparatos modularesBornes alineados
Dimensiones
-
Altura90 mm
-
Anchura80 mm
-
Profundidad70 mm
