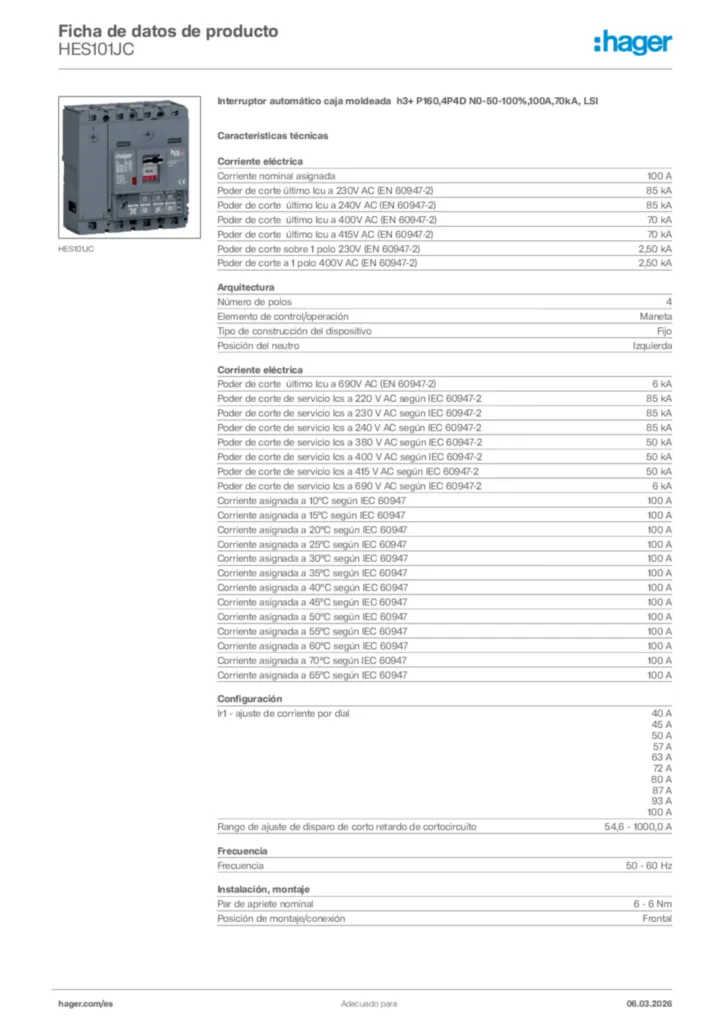

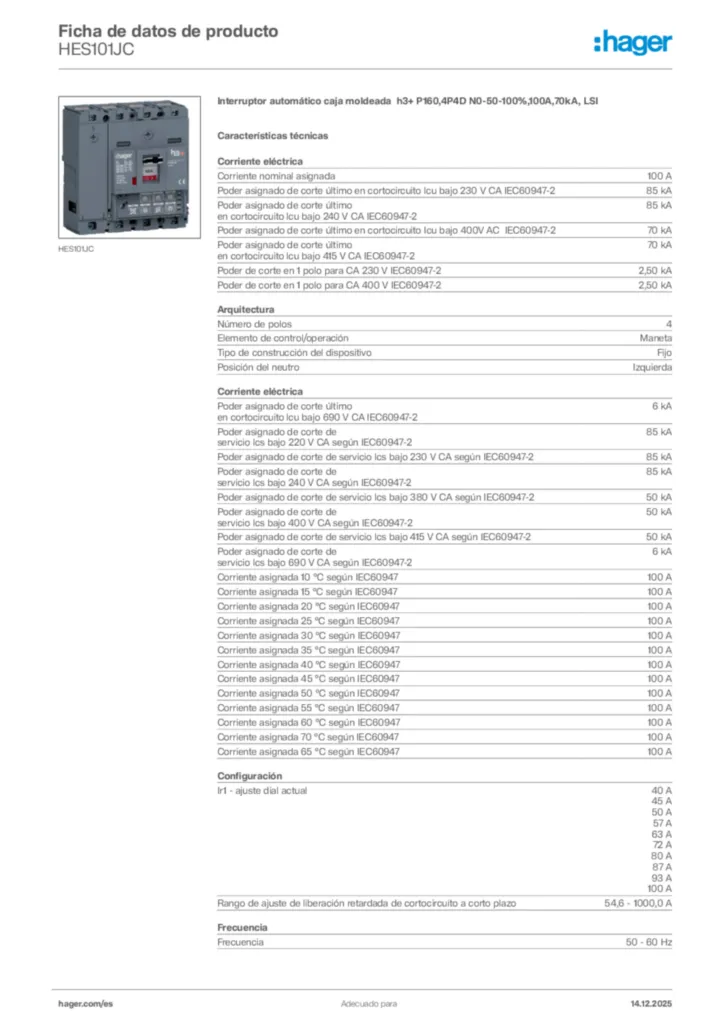

Interruptor automático caja moldeada h3+ P160,4P4D N0-50-100%,100A,70kA, LSI HES101JC

EAN
3250613145644
Cantidad
1 uni.
Precio de venta
2.862,20 €
/ uni. *

Completa tu sistema

Accesorios Opcionales

  • Ver más (41)
    • Bloqueo de las funciones de enclava­miento 5 productos disponibles
    • Dispa­rador shunt 5 productos disponibles
    • Bobina de tensión mínima 8 productos disponibles
    • Adap­tador de cable auxi­liar 2 productos disponibles
    • Funciones de cone­xión 6 productos disponibles
    • Bloque de contactos auxi­liares 3 productos disponibles

    Características técnicas

    Corriente eléc­trica
    • Corriente nominal asig­nada
      100 A
    • Poder de corte último Icu a 230V AC (EN 60947-2)
      85 kA
    • Poder de corte último Icu a 240V AC (EN 60947-2)
      85 kA
    • Poder de corte último Icu a 400V AC (EN 60947-2)
      70 kA
    • Poder de corte último Icu a 415V AC (EN 60947-2)
      70 kA
    • Poder de corte sobre 1 polo 230V (EN 60947-2)
      2,50 kA
    • Poder de corte a 1 polo 400V AC (EN 60947-2)
      2,50 kA
    • Poder de corte último Icu a 690V AC (EN 60947-2)
      6 kA
    • Poder de corte de servicio Ics a 220 V AC según IEC 60947-2
      85 kA
    • Poder de corte de servicio Ics a 230 V AC según IEC 60947-2
      85 kA
    • Poder de corte de servicio Ics a 240 V AC según IEC 60947-2
      85 kA
    • Poder de corte de servicio Ics a 380 V AC según IEC 60947-2
      50 kA
    • Poder de corte de servicio Ics a 400 V AC según IEC 60947-2
      50 kA
    • Poder de corte de servicio Ics a 415 V AC según IEC 60947-2
      50 kA
    • Poder de corte de servicio Ics a 690 V AC según IEC 60947-2
      6 kA
    • Corriente asig­nada a 10°C según IEC 60947
      100 A
    • Corriente asig­nada a 15°C según IEC 60947
      100 A
    • Corriente asig­nada a 20°C según IEC 60947
      100 A
    • Corriente asig­nada a 25°C según IEC 60947
      100 A
    • Corriente asig­nada a 30°C según IEC 60947
      100 A
    • Corriente asig­nada a 35°C según IEC 60947
      100 A
    • Corriente asig­nada a 40°C según IEC 60947
      100 A
    • Corriente asig­nada a 45°C según IEC 60947
      100 A
    • Corriente asig­nada a 50°C según IEC 60947
      100 A
    • Corriente asig­nada a 55°C según IEC 60947
      100 A
    • Corriente asig­nada a 60°C según IEC 60947
      100 A
    • Corriente asig­nada a 70°C según IEC 60947
      100 A
    • Corriente asig­nada a 65°C según IEC 60947
      100 A
    Arquitec­tura
    • Número de polos
      4
    • Elemento de contro­l/o­pe­ra­ción
      Maneta
    • Tipo de cons­truc­ción del dispo­sitivo
      Fijo
    • Posi­ción del neutro
      Izquierda
    Configura­ción
    • Ir1 - ajuste de corriente por dial
      40 A, 45 A, 50 A, 57 A, 63 A, 72 A, 80 A, 87 A, 93 A, 100 A
    • Rango de ajuste de disparo de corto retardo de cortocir­cuito
      54,6 - 1000,0 A
    Frecuencia
    • Frecuencia
      50 - 60 Hz
    Insta­la­ción, montaje
    • Par de apriete nominal
      6 - 6 Nm
    • Posi­ción de montaje/co­ne­xión
      Frontal
    Tensión
    • Resis­tencia a picos de tensión asig­nada (Uimp)
      8000 V
    • Tensión asig­nada de aisla­miento Ui
      800 V
    • Tensión asig­nada de empleo en alterna
      220 - 690 V
    Funciones
    • Unidad de disparo
      LSI
    Potencia
    • Potencia total disipada en condi­ciones de Inten­sidad nominal
      10,50 W
    • Potencia disipada por polo en In
      3,50 W
    Endu­rancia
    • Endu­rancia eléc­trica en número de ciclos
      10000
    • Número de manio­bras mecá­nicas
      40000
    Equipo
    • Número de contactos auxi­liares como contacto conmutado
      0
    • Número de contactos auxi­liares normal­mente cerrados
      0
    • Número de contactos auxi­liares normal­mente abiertos
      0
    Seguridad
    • Clase de protec­ción de entrada (IP)
      IP4X
    Condi­ciones de uso
    • Tempe­ra­tura de funcio­na­miento
      -25 - 70 °C
    • Grado de polución / IEC 60664/IEC 60947-2
      3
    Cone­xión
    • Sección trans­versal de conductor flexible
      6 - 70 mm²
    • Sección trans­versal de conductor rígido
      6 - 95 mm²
    Tapa, puerta
    • Inte­ren­clavable
      Sí
    Cable
    • Mate­rial de cable
      Cobre
    Dimen­siones
    • Altura
      130 mm
    • Anchura
      120 mm
    • Profun­didad
      97 mm
    Controles e indi­ca­dores
    • Accio­na­miento motorizado inte­grado
      No
    Compa­tibi­lidad
    • Adecuado para perfil DIN
      No
    • Compa­tible con RDC AOB
      No
    • Adecuado para cuadro de distribución
      Sí
    Fuente de alimen­ta­ción
    • Posi­ción fuente de alimen­ta­ción
      Bidi­rec­cional
    Conec­ti­vidad
    • Tipo de cone­xión
      Borne de tornillo
    Protec­ción eléc­trica
    • Protec­ción contra sobre­carga de largo retardo (ltd): Retraso (tr)
      0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
    • Protec­ción de corto retardo (std): corriente (lsd)
      1,5, 2, 3, 4, 5, 6, 7, 8, 10
    • Protec­ción de corto retardo (std): retardo (tsd)
      50 ms, 100 ms, 200 ms, 300 ms, 400 ms
    • Protec­ción instan­tánea (li): coefi­ciente de regula­ción del dial
      3, 4, 5, 6, 7, 8, 10, 12, 15

    Valor medioambiental

    Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

    Conforme RoHS Sí
