Aparamenta modular

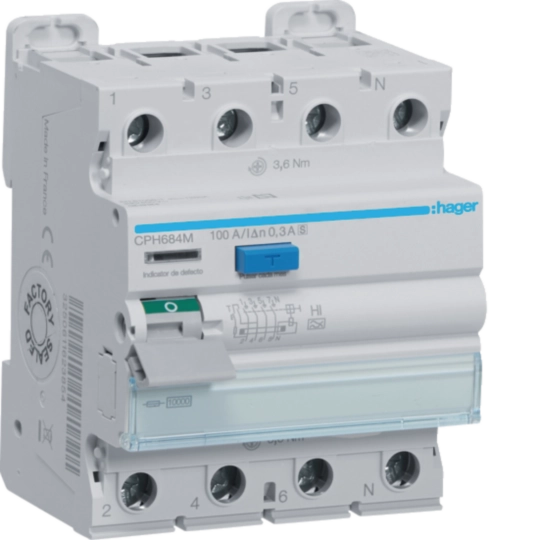

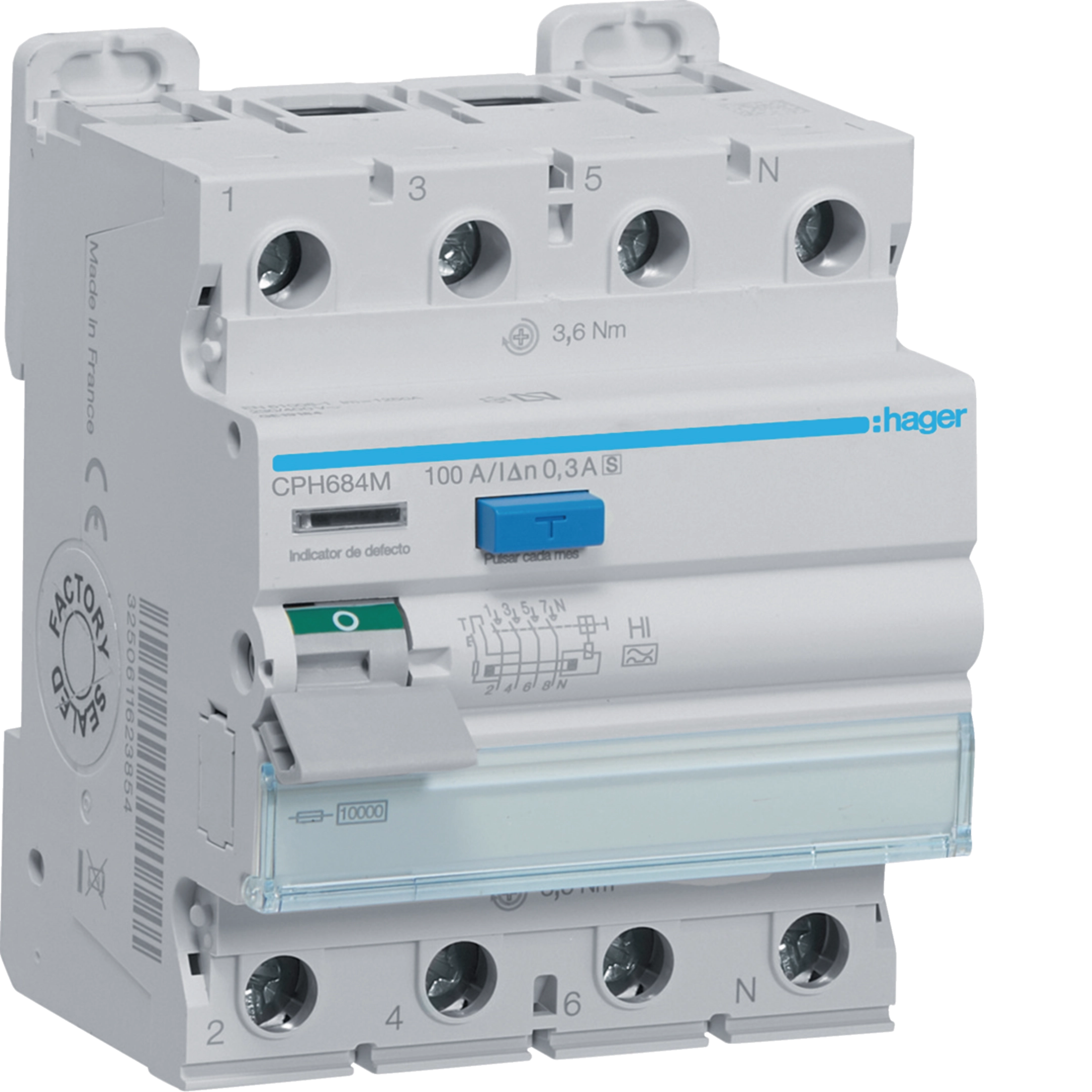

Interruptor diferencial 4P 100A 300mA tipo A HI selectivo CPH684M

Name: CPH684M
Brand: Hager
SKU: CPH684M3
Price: 1734.62 EUR

EAN

3250611623861

Cantidad

1 uni.

Precio de venta

1.734,62 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

Adaptador de carril DIN 1 productos disponibles
Accesorios mecánicos para componentes de baja tensión 1 productos disponibles
Bloque de contactos auxiliares 2 productos disponibles
Disparador shunt 2 productos disponibles
Bobina de tensión mínima 2 productos disponibles
Ver más 3 otros productos disponibles

Características técnicas

Tipo de polo

3P+N

Corriente nominal asignada

100 A
Corriente diferencial asignada ldn

300 mA
Poder de cierre y de corte ldm

1,25 kA
Corriente asignada condicional de cortocircuito Inc según EN61008-1

10 kA
Corriente asignada a -25°C

100 A
Corriente asignada a -20°C

100 A
Corriente asignada a -15°C

100 A
Corriente asignada a -10°C

100 A
Corriente asignada a -5°C

100 A
Corriente asignada a 0°C

100 A
Corriente asignada a 5°C

100 A
Corriente asignada a 10°C

100 A
Corriente asignada a 15°C

100 A
Corriente asignada a 20°C

100 A
Corriente asignada a 25°C

100 A
Corriente asignada a 30°C

100 A
Corriente asignada a 35°C

100 A
Corriente asignada a 40°C

100 A
Corriente asignada a 45°C

100 A
Corriente asignada a 50°C

100 A
Corriente asignada a 55°C

100 A
Corriente asignada a 60°C

100 A
Corriente asignada a 65°C

95 A
Corriente asignada a 70°C

90 A

Par de apriete nominal del terminal superior

3,60 - 3,60 Nm
Par de apriete nominal del terminal inferior

3,60 - 3,60 Nm
Tipo de conexión superior para aparatos modulares

Borne a tornillo
Tipo de conexión inferior para aparatos modulares

biconnect

Tensión asignada de empleo en alterna

230 - 400 V
Tipo de alimentación de tensión

CA
Tensión asignada de aislamiento Ui

500 V
Constante dieléctrica

2 kV
Resistencia a picos de tensión asignada (Uimp)

4000 V
Tensión asignada soportada al impulso
Uimp IEC60947-3

6000 V
Tensión máx. de servicio

440 V

Frecuencia

50 - 50 Hz

Número de módulos

4

Adecuado para carril DIN

Sí

Tipo de corriente residual

A HI SEL
Índice de protección IP

IP20

Sección transversal de salida con tornillos, para conductores rígidos

1 - 50 mm²
Sección transversal de salida con tornillos, para conductores flexibles

1 - 35 mm²

Potencia total disipada en condiciones de Intensidad nominal

21,48 W

Altitud

2000 m
Temperatura de funcionamiento

-25 - 60 °C

Endurancia eléctrica en número de ciclos

10000
Endurancia mecánica en número de maniobras

20000

Tipo de conector/enchufe

Borne de tornillo
Alineamiento de los bornes superiores para aparatos modulares

Bornes alineados
Alineamiento de los bornes inferiores para aparatos modulares

Bornes alineados

Altura

85 mm
Anchura

72 mm
Profundidad

70 mm

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
